Transportsteuerung HS-50 1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50
Ausgabe 08/2000
7
1.4 Teile
Die zur Nachrüstung benötigten Teile sind: 1
1
1
1
1
1
1
1
1
1
1
1
Artikelnummer Stück
entweder
NRS TSP200 Doppeltransp. 00349886S02 1
oder
NRS TSP200 Einzeltransp. 00349885S02 1
Abstandsbolzen M4x8 a/a 00353452-01 4(8*)
Abstandsbolzen M4x35 i/i 00353742-01 4(8)
Zylinderschraube M4x8 00845024-01 4(8)
Unterlagscheibe 4(8)
Inbusschraube M5x10 00845042-01 1
Abdeckung für Umsetzplatine links 00351962-01 1
Abdeckung für Umsetzplatine rechts 00351961-01 1**
Motorleitung M7 Transport 1 00351931-01 1
Motorleitung M7 Transport 2 00353230-01 1
Sensorleitung M6 Transport 1 00351932-01 1
Sensorleitung M6 Transport 2 00353231-01 1
Sensorleitung M5 Transport 1 1
Sensorleitung M5 Transport 2 1
Kleinteile 2 Klebestützpunkte /Kabelbinder
Nachr. Umrüstsatz Steuerung TSP200 D+E 00192267-01 1
Nachrüstanleitung Alt - Neu SOKO 1
1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Transportsteuerung HS-50
Ausgabe 08/2000
8
1.5 Vorbereitende Arbeiten
: Entfernen Sie die BE-Wagen (bei Doppeltransport am besten beide Seiten).
: Schalten Sie den Bestückautomaten am Hauptschalter ab.
: Entfernen Sie die Pipettenwechsler und die Schneidgeräte.
: Bauen Sie den Anbau auf der Eingabeseite ab (wenn möglich, um Kabel einzuziehen).
: Entfernen Sie die Abdeckungen vor Sektor 1 und 4.
: Zerlegen Sie die Nachrüstversion der TSP200.
Lösen Sie die Flachbandkabel und die Umsetzplatinen.
1

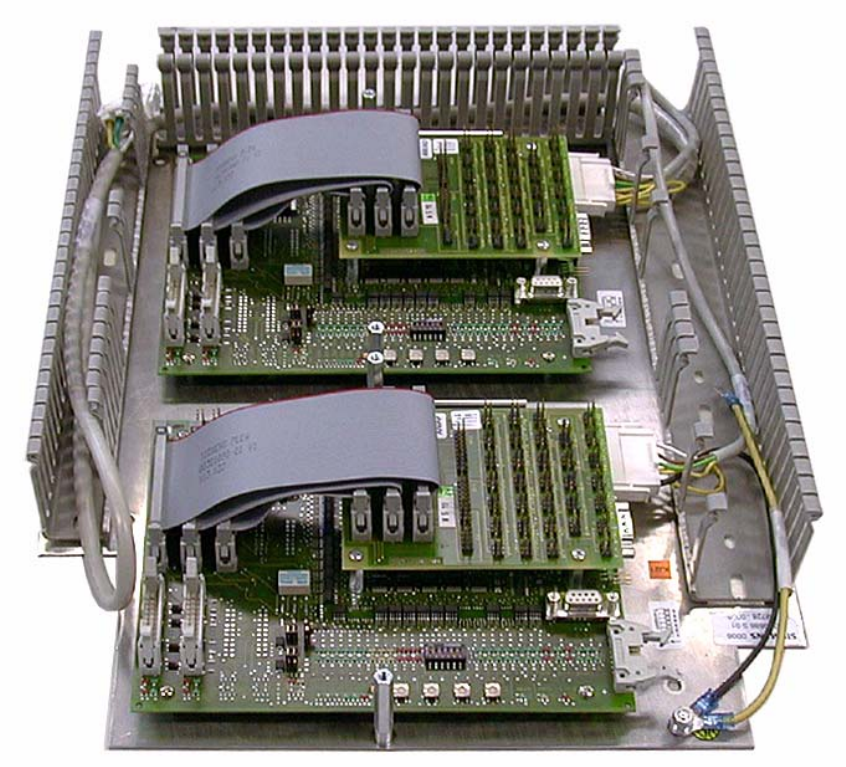

Abb. 1.5 - 1 Nachrüstsatz komplett
