Transportsteuerung HS-50 1 Nachrüstanleitung intern Trans portsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Ausgabe 08/2000 9 1 Abb. 1.5.2 TSP ohne Umsetzplatine Abb. 1.5 - 3 Umsetzplatine
1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Transportsteuerung HS-50
Ausgabe 08/2000
8
1.5 Vorbereitende Arbeiten
: Entfernen Sie die BE-Wagen (bei Doppeltransport am besten beide Seiten).
: Schalten Sie den Bestückautomaten am Hauptschalter ab.
: Entfernen Sie die Pipettenwechsler und die Schneidgeräte.
: Bauen Sie den Anbau auf der Eingabeseite ab (wenn möglich, um Kabel einzuziehen).
: Entfernen Sie die Abdeckungen vor Sektor 1 und 4.
: Zerlegen Sie die Nachrüstversion der TSP200.
Lösen Sie die Flachbandkabel und die Umsetzplatinen.
1
Abb. 1.5 - 1 Nachrüstsatz komplett
1
Transportsteuerung HS-50 1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50
Ausgabe 08/2000
9
1

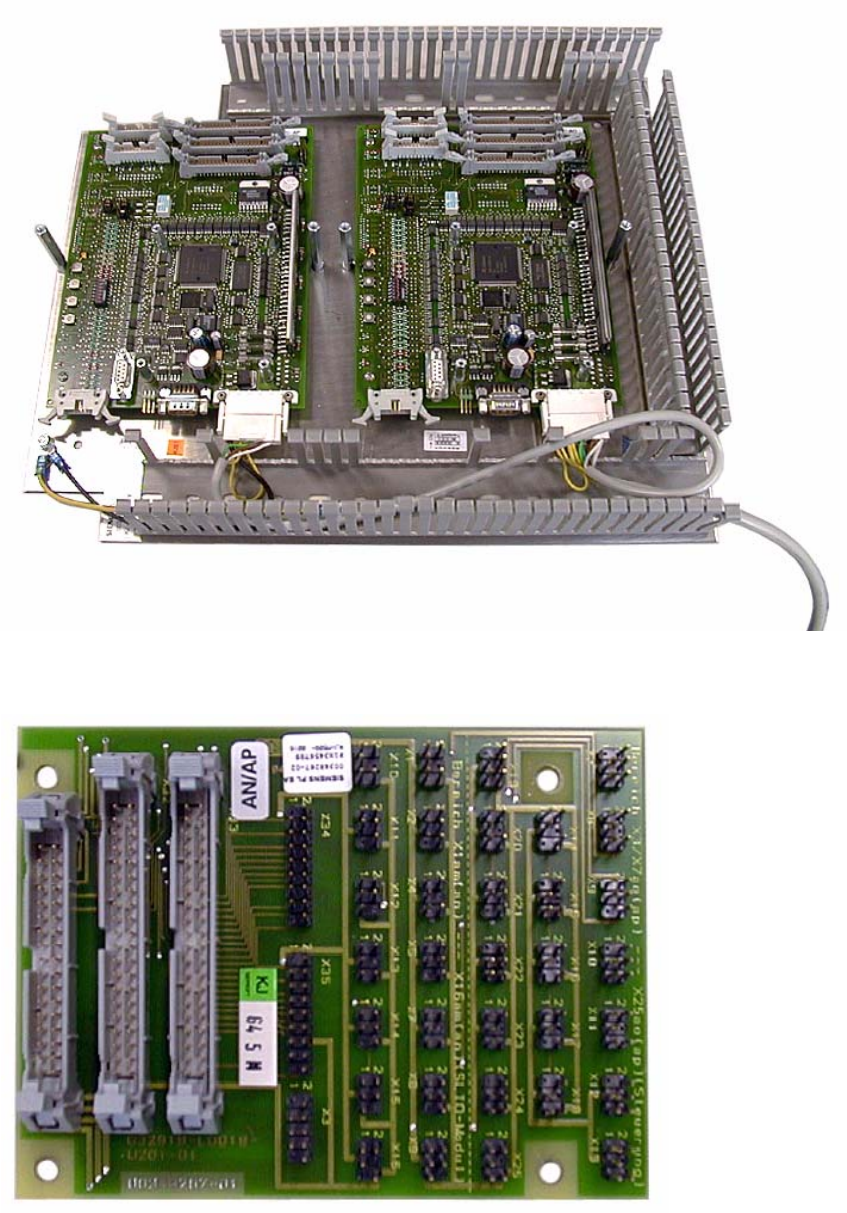

Abb. 1.5.2 TSP ohne Umsetzplatine
Abb. 1.5 - 3 Umsetzplatine
1 Nachrüstanleitung intern Transportsteuerung TSP200 in Maschine Nr.: 1-20 SIPLACE HS-50 Transportsteuerung HS-50
Ausgabe 08/2000
10

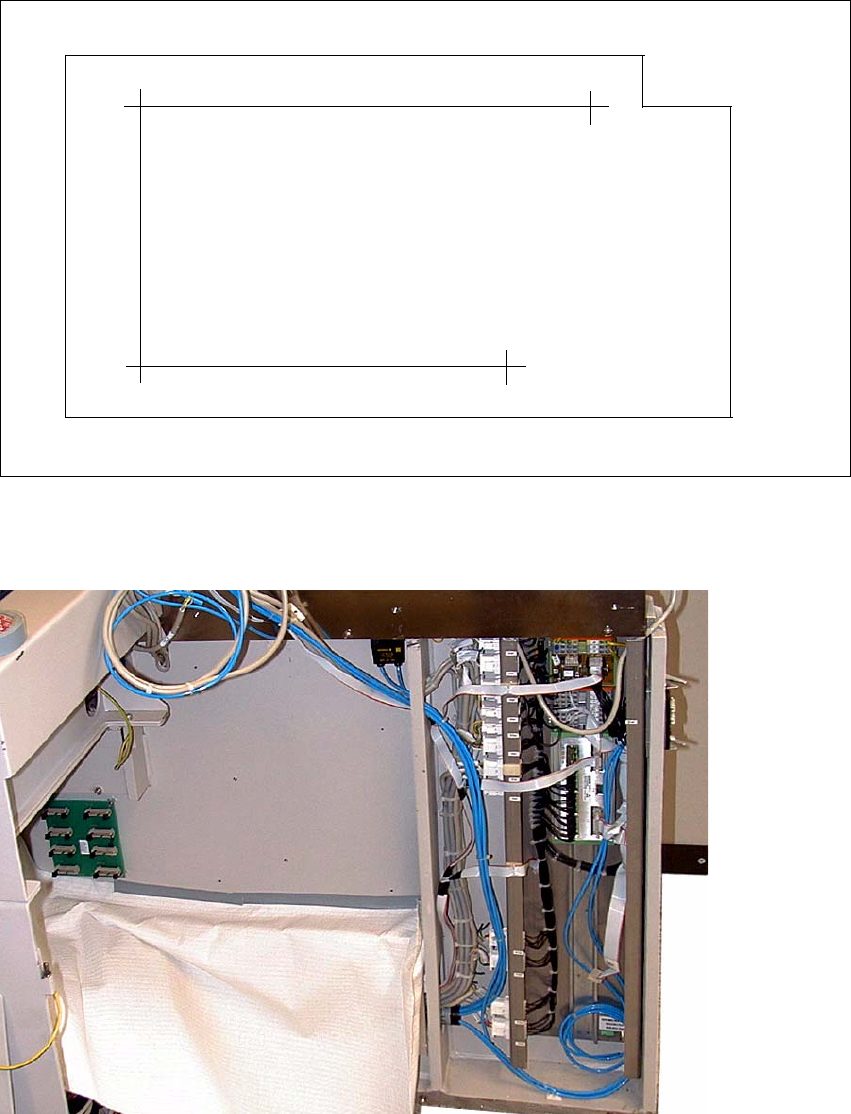

1.6 Anbringen der TSP im Sektor 1
: Nehmen Sie die Grundplatte als Bohrschablone und markieren Sie die Bohrpositionen.
1
: Decken Sie den Bereich um den Sektor gut ab, damit keine Stahlspäne in den Kabelkanal
kommen.
1
240 mm
340 mm
250 mm
