NPM-DX 2018.0601
- 95 -

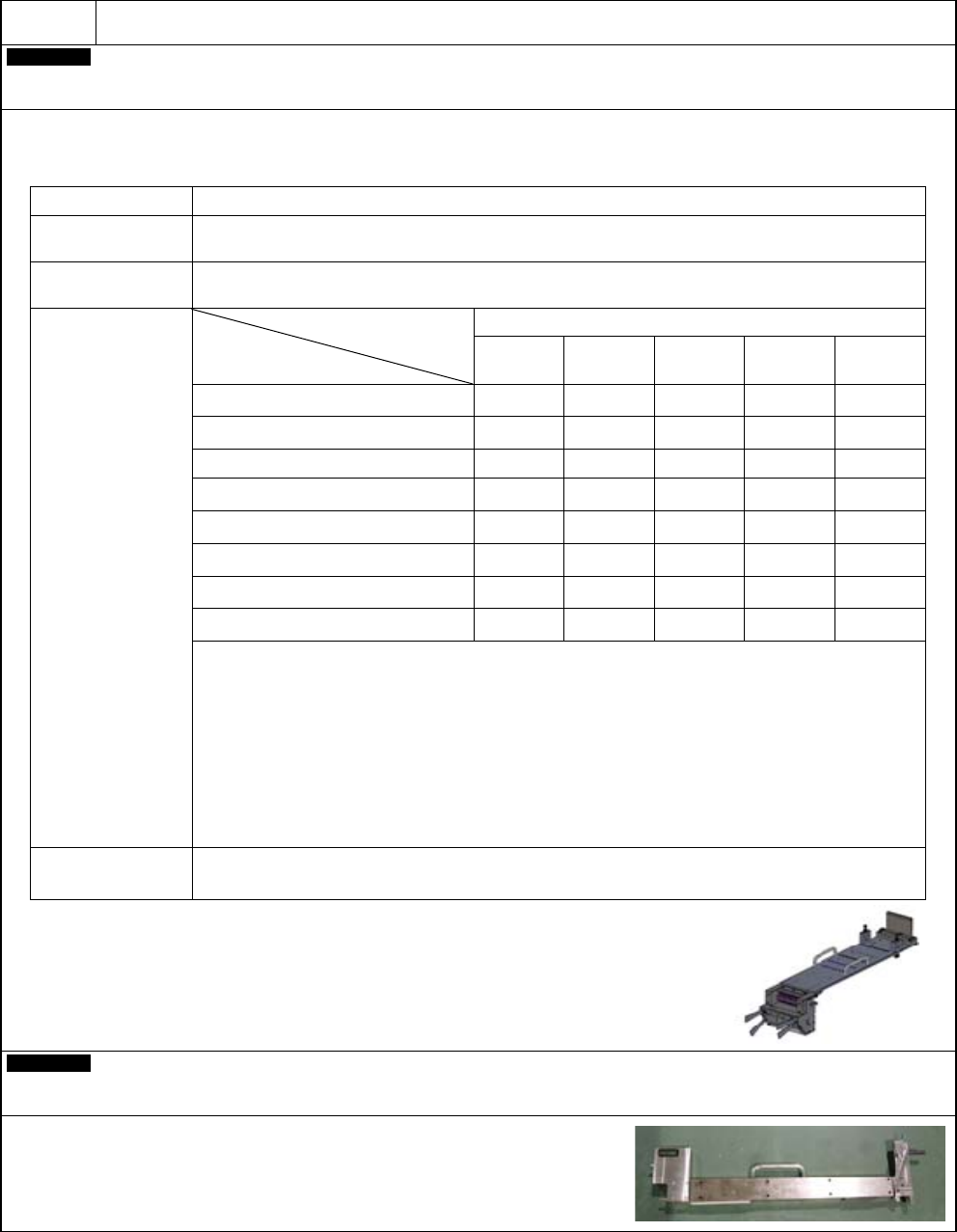

D-6
希望将供料器维护作业自动化。
Customer
薄型单式编带供料器用附件
对应薄型单式供料器、自动供料器时需要。
1. 规格
项目 规格
对象供料器
选择薄型单式编带供料器对应的选购件时 ：
8/4 ㎜薄型单式编带供料器、ALF(自动供料器)
搭载数量
薄型单式编带供料器：最大 8 / (16) 个 ※附件ト 1 / (2) 个搭载时
※ 可以不同种类混载。
功能
供料器 编带宽度(mm)
项目
8mm
薄型
4mm
薄型
ALF
电机扭矩检查
※1
○
○
○
测量送带精度
(X
・
Y
）
※2
○
○
○
检测编带按压盖高度
※3
○ ○ ○
维护计数清零
※4
○
○
○
保存检查结果
※5
○
○
○
X 方向吸着位置调整支援
※6
○
○
○
按键、
I/O
的检查
※7
○
○
－
更新供料器固件
※8
○
○
○
※1 通过确认电机扭矩判断优劣的功能。
薄型单式编带供料器是、通过电流值进行优劣判定。
※2 检查链轮销 XY 精度，记录第一原点偏移量的功能。
※3 检测编带按压盖浮起量的功能。
※4 将维护计数清零的功能。
※5 能将综合评价及详细结果保存至供料器内的储存装置或
PC
硬盘内的功能。
※6 支援Ｘ方向吸着位置调整的功能。调整为使用工具的人工调整。
※7 检查传感器
・操作按键・
LED
等的功能。传感器及操作按键需要手动操作。
NG
时，保存至供料器内的储存装置或
PC
的硬盘内。
※8 更新供料器固件的功能。
运作时间
最快 60 秒/1 个 （8 mm 薄型单式编带供料器、ALF）
最快 90 秒/1 个 （4 mm 薄型单式编带供料器）
・已经持有、薄型单式供料器对应前的、
IFMU
(供料器维护单元)的时候、
为了对应薄型单式供料器、以及自动供料器、
有必要进行改造、详细请咨询。
Customer
薄型单式供料器用标准治具
校准薄型单式供料器用附件(定期调整原点偏移量) 的治具。
薄型单式编带供料器（
8 mm
薄型、
4 mm
薄型 以及
ALF
）用标准治具(附带盒)
的购买品号为、
MTKA015403AA
。
NPM-DX 2018.0601
- 96 -
D-6
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目 规 格 数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No. 信号名称
1
未使用
2 RXD
3 TXD
4
未使用
5 GND
6
未使用
7 RTS
8 CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线 输入型
1 根
2. 电脑（硬件/OS）要求规格
项 目 规 格
主机 IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD 80 GB 以上
光驱 DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标 OS 标准支持产品
显示器 SXGA 对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C 端口
1
个以上
※
RS232C
卡是推荐，但如果没有，、
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
7 Professional
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
NPM-DX 2018.0601
- 97 -

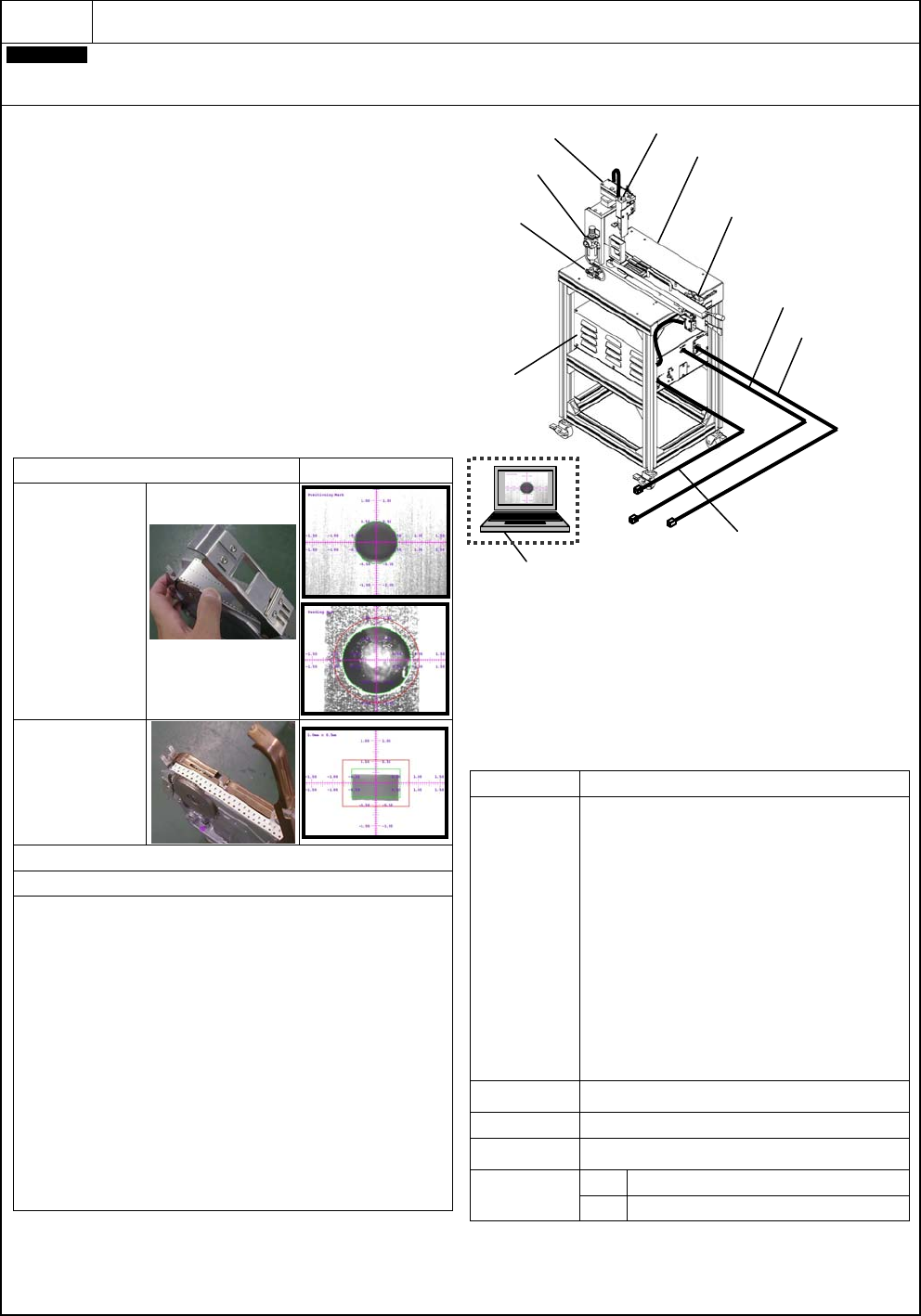

D-7
希望进行智能供料器的维护作业。
Customer
智能供料器检查装置
(
机种名
: IFCU
型号
: NM-EJW2A)
1.
概要
智能供料器检查装置是，为了使客户对智能供料器进行维护作
业的装置。
・ 一定运转次数动作后能够进行定期检查。
・ 不良品的供料器在元件交换后，客户能够调整元件传送位
置。(限定元件)
・ 管理电脑侧的供料器维护履历。
※ 为了能够使用，供料器内藏软件的版本需要在 Ver. 4.00 以上。
(
参照注１)
2. 特长
照相机的图像从电脑画面上显示，通过目视判断和电脑操作，
调整供料器进给方向的位置。
另外，调整时的目标基准框也能从电脑画面上的下拉一览中选
择。客户也能够进行独自的基准框设定。
3.
规格
・供料器基准位置 位置确认
电脑画面
通过治具用编带确
认
上: 吸附位置
下: 链轮齿
位置
※ 通过标准治具的比
较能够检查和调整
吸附位置，链轮齿
位置。
通过元件纸编带确
认元件吸附位置
・供料器软件 版本升级功能（参照注１）
・供料器维护计数器复位功能
(
次数至「
0
」
)
・供料器维护履历管理功能
(1)
内容表示
供料器制造序列编号和版本等，能够追踪履历，显示作业内
容。而且，可以追加注释。
(2) CSV
文件导出
将履历一览表表示的内容，都能够以 CSV 文件导出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升，下降顺序排列
来表示履历。
(4)
检索功能
作为检索功能，有日期检索和各项目缩小检索功能。
(5)
履历文件压缩功能
能够将检点・调整文件以 LZH 形式压缩。
(6)
过期失效功能
显示能够选择删除期间的画面，按执行键，在指定日期内所
有文件都可被删除。
（注１） 请通过贴装机本体对薄型供料器的软件进行升级。
■
选择设置处
1.
将机器安置水平处。
2.
条件
(
无结露
)
・温度
: 10 °C ~ 35 °C
・湿度
:
不会结露的环境
3.
配置空间
确保宽
0.5 m ×
长
1.5 m ×
高
1.5 m
以上的空间，
为了维护作业充分确保空间。
项
目
内 容
对象供料器
智能编带供料器
4/ 8 mm
薄型单式编带供料器
・ 8 mm
双式编带供料器
・ 8 mm
单式编带供料器
・ 12/ 16 mm
编带供料器
・ 24/ 32 mm
编带供料器
・
空气驱动式 8 mm 单式编带供料器
※ 只限标准类型。
※ 如需检查薄型编带供料器，请另行联络。(现开发中)
※ 44/ 56 mm ~ 104 mm 宽编带供料器，32 mm 纸粘着
供料器，散装供料器，杆式供料器无法检查。
通过供料器侧的开关操作只有进给动作成为可能。
※
空气驱动式
8 mm
单式编带供料器，不可确认链轮齿
的位置由于是空气驱动式，吸附位置调整，
XY
方向都是机械调整。（参照注２、３）
尺寸
400 mm (宽) × 745 mm (长) × 1 155 mm (高)
重量
60 kg
(包括标准治具，标准治具盒)
使用电源
单相, AC 100 V ~ 240 V ±5 % 50/ 60 Hz 60 VA
空气
压力 0.29 MPa ~ 0.34 MPa
流量 8 L/min (A.N.R.)
（注２） 使用
IFCU
对薄型供料器进行检查，基准位置，位置确认，
需要「薄型供料器用标准附件
(
选购件
)
」。
（注３）
4 mm
薄型单式编带供料器为不搭载接头检测传感器的型号。
映像信号用电缆
电源电缆
(AC 100 V ~ 240 V)
电脑
:
请客户准备。
标准治具
调压阀
阀
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
