NPM-DX 2018.0601
- 5 -
通过远程操作、导向来实现省人化
远程操作
对于需要人为判断的错误，能够进行设备的远程操作。由此，免去操作员的注意和运转时间损失，
同时缩短错误恢复时间，同时实现了省人化和运转率的提高。
导向功能
１） 供料器准备导向
这是有效率的对准备步骤进行导向的准备支援工具。包括准备作业时间对生产时间进行估算以及对操作
员发出准备作业的指示。
由此，实现准备时间的可视化和效率化。
２） 元件供给导向
这是有效率的对元件供给步骤进行元件供给的支援工具。
估算元件用完为止的时间、设定损失少的移动路径，对操作员的元件供给进行指示。
由此实现元件供给的效率化。
NPM-DX 2018.0601
- 6 -
通用性
与 NPM 系列的兼容性
NPM-DX，继承使用在 NPM 系列的实绩丰富的供料器、吸嘴等，确保兼容性。
另外，在生产数据中，也与 NPM 系列的程序库有兼容性，与 NPM 系列也可以组成混载生产线。
供料器的通用性
与 NPM 系列、AM100 系列有兼容性的供料器，对应纸、塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※
8 mm 双式编带供料器
12/ 16 mm
编带供料器
24/ 32 mm
编带供料器
44/ 56 mm
编带供料器
72 mm
编带供料器
88 mm
编带供料器
104 mm
编带供料器
※
薄型编带供料器，在 CM 系列无法使用。
贴装头交换功能
NPM-DX 能够以每个工作台为单元任意选择各种贴装头(轻量 16 吸嘴贴装头 V2、轻量 8 吸嘴贴装头、4 吸嘴贴装
头)。
※1
※1 贴装头以工作台为单位进行选择。各工作台能够设定不同类型的贴装头。
编带供料器自由配置
※
如果在同一工作台内，可以自由配置编带供料器。
生产中可以交替进行元件配置、在空供料器槽可以配置下一机种的供料器。
※ 需要通过「支援站: 元件校对类型」对编带供料器事先写入信息。
同时需要「元件校对(许可证)」。
NPM-DX 2018.0601
- 7 -

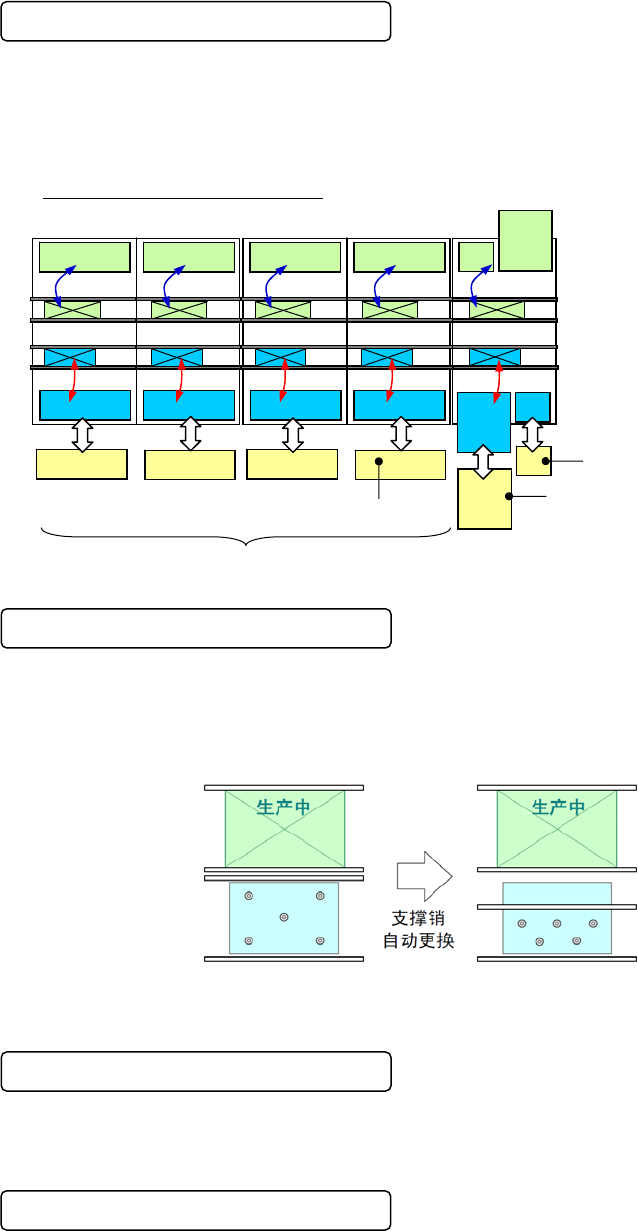

独立机种切换
与 NPM 系列相同，独立实装模式时，在一侧轨道生产的同时，在另一侧轨道可以以每个基台为单位进行机种切换
(切换生产数据、更换台车)。
※
※ 不可进行打开安全盖的操作(手动更换支撑销等)。
独立实装模式的异机种生产例子
支撑销自动更换
在贴装头自动配置支撑销的功能。
操作员无需进入设备内，为机种切换作业的省员工化和减少操作错误做贡献。
另外，在双轨模式生产时，实现了无需停机即可切换机种。
支撑销、吸嘴与 NPM 系列有兼容性。
自动切换机种
支援切换作业(生产数据的切换、轨道宽度的切换)，切换机种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的 3 种类中进行选择。
多种工件生产
在 NPM-DX，1 台可以设置 136 品种(8 mm 编带换算)的元件。即使在设备运转中，生产其他机种时可以将贴装的
编带元件事先设置在空槽，是提高机种切换性的生产方式。
数据编制系统 NPM-DGS，是具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
A
B
A
B
C C
A
A
B
B
C
C
A
B
A
B
C C
编带供料器
托盘箱或者交换台车
交换台车
NPM-DX NPM-TT2
后侧轨道:
生产中
前侧轨道:
切换机种
