NPM-DX 2018.0601 - 15 - 4. 设备构成在各工作台内，在 3 种类贴装头中可以选择 1 种，单每个工作台的组合自由。（上表是一例） ■ 贴装规格交换台车规格 ( 供给部只有交换台车规格 ) ※ 1 左侧 & 前侧的工作台称为 AF ，左侧 & 后侧的工作台称为 AR ，右侧 & 前侧的工作台称为 BF ，右侧 & 后侧的工作台称为 BR 。 ■ 数据编制所有数据编制是在…

NPM-DX 2018.0601

- 14 -

■ 无需停机的机种切换生产线

独立实装模式

・在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种

切换。

※

(独立机种切换)

※ 不可进行打开安全盖的操作(手动更换支撑销等)。

■ 高速、高效率实装生产线

独立实装模式＋交替实装模式

・这是利用独立实装和交替实装的优点而组成的生产线构成。

・

方形芯片元件可以进行更高速实装、异型元件和托盘元件可

以进行更高效率的实装。

■ 不平衡的基板实装生产线

独立实装模式＋交替(前/后)实装模式

・前侧轨道和后侧轨道的生产不能保持平衡的情况时、可以按

照左图进行对应。

例) 基板 A: 实装点数 300 点(只有方形芯片元件)

基板 B: 实装点数 600 点(方形芯片元件＋异型元件)

C C

独立实装交替实装

独立实装交替(前)实装

编带供料器

托盘箱或者交换台车

交换台车

NPM-TT2

A/B

パス

NPM-DX 2018.0601

- 15 -

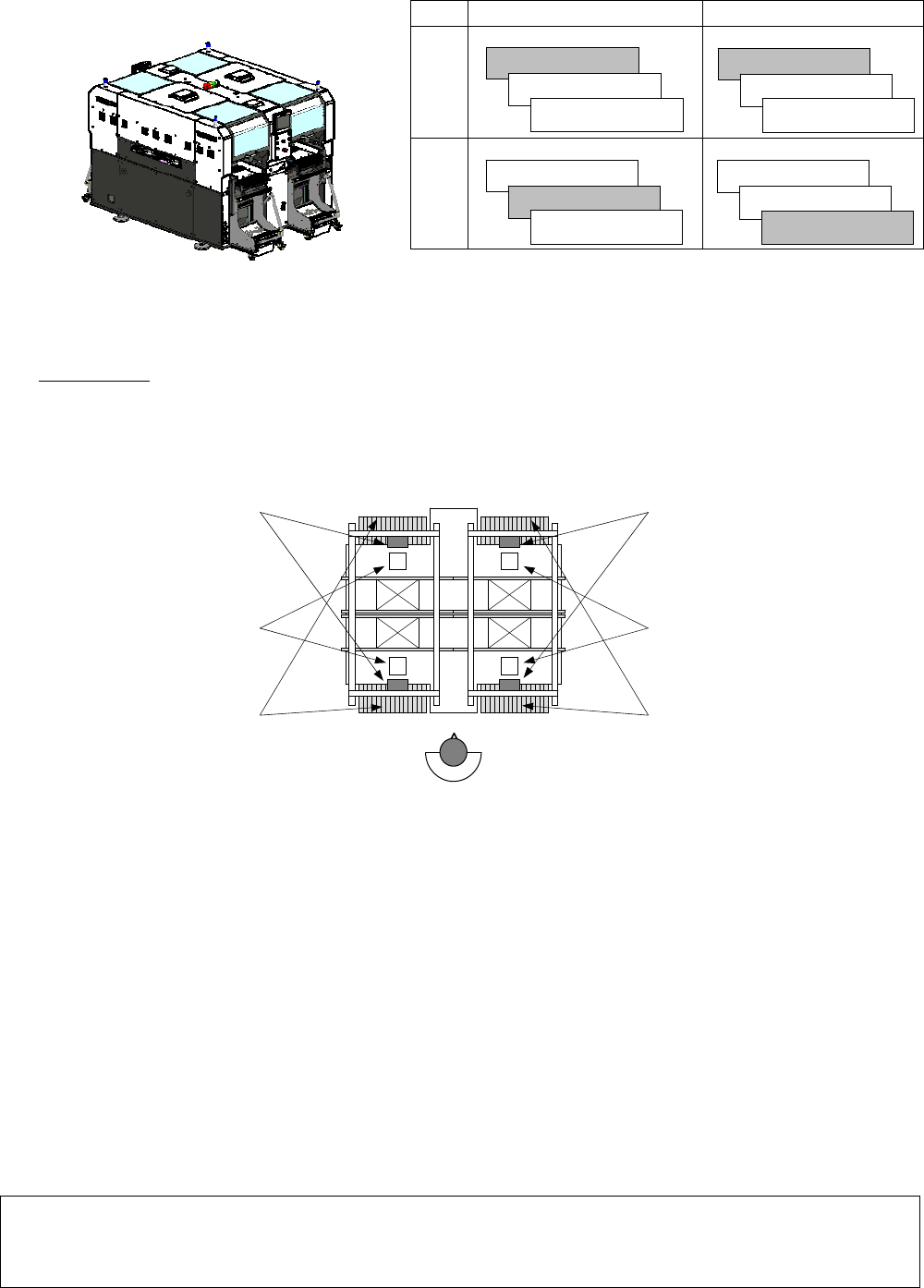

4. 设备构成

在各工作台内，在 3 种类贴装头中可以选择 1 种，

单每个工作台的组合自由。（上表是一例）

■ 贴装规格

交换台车规格

(供给部只有交换台车规格)

※1 左侧&前侧的工作台称为 AF，左侧&后侧的工作台称为 AR，

右侧&前侧的工作台称为 BF，右侧&后侧的工作台称为 BR。

■ 数据编制

所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)

NPM-DGS 用的硬件，请客户准备。

 Remarks 

 在特殊规格时，有时会出现不适合 CE 标记规格的情况。

 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。

地面倾斜度超过此范围时，不可搬移交换台车。

A（左侧） B（右侧）

后侧

AR BR

前侧

AF BF

贴装头

: AF/ AR

・轻量

吸嘴贴装头

・轻量

吸嘴贴装头

・

吸嘴贴装头

贴装头

: BF/ BR

・轻量

吸嘴贴装头

・轻量

吸嘴贴装头

・

吸嘴贴装头

元件供给部

: BF/ BR

・交换台车

元件供给部

: AF/ AR

・交换台车

※

多功能识别照相机

轻

量 16

吸嘴贴

装

头

轻量 8 吸嘴贴装头

4 吸嘴贴装头

轻

量 16

吸

嘴

贴

装

头

轻量 8 吸嘴贴装头

4 吸嘴贴装头

轻

量 16

吸嘴贴

装

头

轻量 8 吸嘴贴装头

4 吸嘴贴装头

轻

量 16

吸

嘴

贴

装

头

轻量 8 吸嘴贴装头

4 吸嘴贴装头

NPM-DX 2018.0601

- 16 -

4.1 工作头构成

■ 贴装头

轻量 16 吸嘴贴装头 V2

※1

上下用马达

轴

)

(

外罩内部

)

旋转用马达

(θ

轴

)

附属品

吸嘴交换器

(16/ 12 吸嘴贴装头用

※2

)

轻量 8 吸嘴贴装头

※3

4吸嘴贴装头

上下用马达

轴

)

(

外罩内部

)

旋转用马达

(θ

轴

)

上下用马达

轴

)

(

外罩内部

)

旋转用马达

(θ

轴

)

附属品

・

吸嘴交换器

吸嘴贴装头用

※2

)

・

侧面照明

附属品

・

吸嘴交换器(2 吸嘴贴装头用

※2

)

・

侧面照明

※1 NPM-D3/ W2 也可搭载轻量 16 吸嘴贴装头 V2。

※2 吸嘴交换器与

NPM 系列的各贴装头都有兼容性。

※3 轻量

8 吸嘴贴装头用的吸嘴座是专用的。

 Remarks 

 以上附属品中，不包括预备工作头。

选择预备工作头时，请同时选择各工作头对应的选购件。

详细内容请参照「9. 选购件」。
