NPM-DX 2018.0601
- 18 -
■ 轻量 16 吸嘴贴装头 V2 的吸嘴配置
轻量 16 吸嘴贴装头 V2 的吸嘴配置和最多安装数量
(
上图是俯视图)
※ 轻量 16 吸嘴贴装头 V2 的吸嘴，上述 9 种类是标准规格，也可使用 CM 系列的 12 吸嘴贴装头的吸嘴。
※ 不可使用轻量 8 吸嘴贴装头的吸嘴。
※ 不可使用 AM100 的吸嘴。
■ 能够吸附的元件尺寸和吸嘴配置
轻量 16 吸嘴贴装头 V2 能够吸附的元件尺寸如下。(●: 能够吸附，○: 不能吸附)
6 × 6 mm 以下的元件
1 2 3 4 5 6
9 10 11 12 13 14
7 8
15 16
头部
相机
12 34
9
10 11
56
1413 12
78
1615
NPM-DX 2018.0601
- 19 -

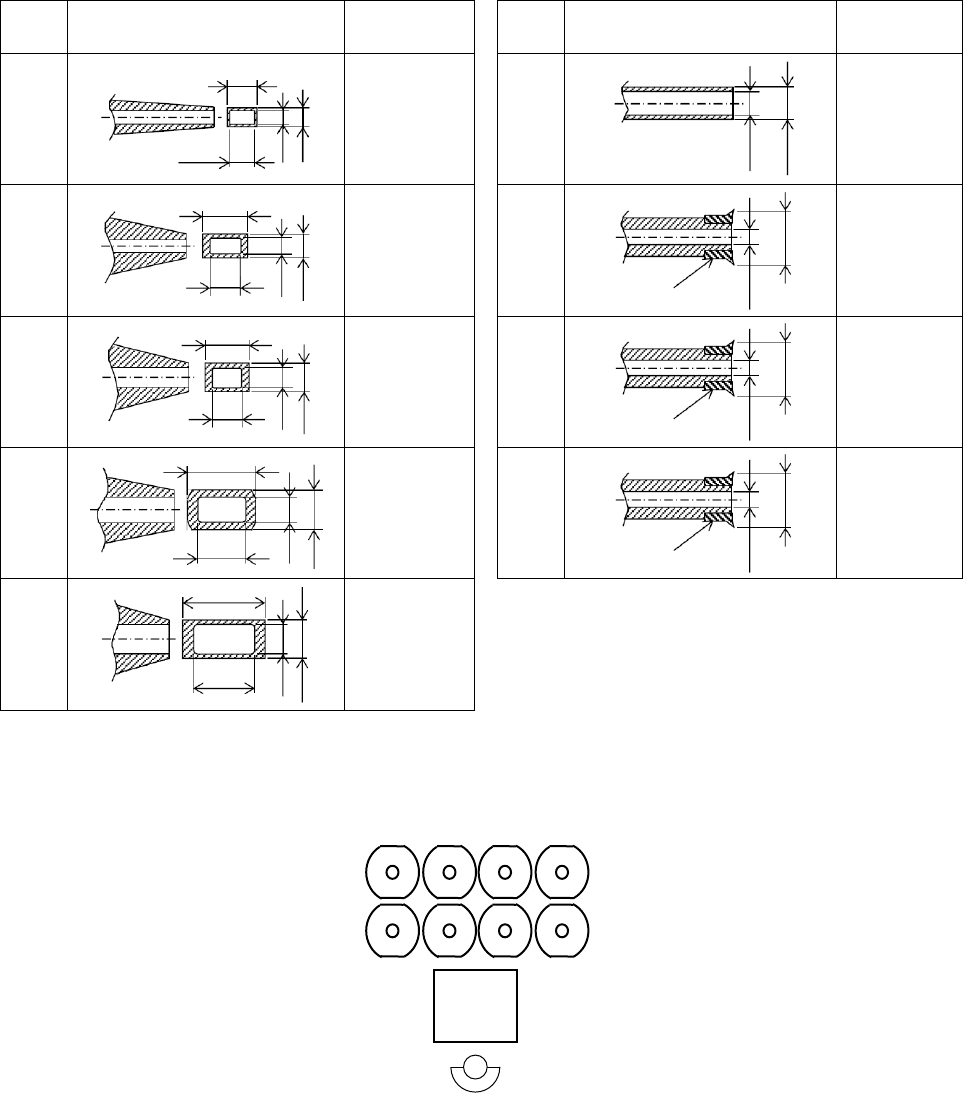

■ 轻量 8 吸嘴贴装头用吸嘴
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
256C
256CN
0.39
0.17
0.3
0.3
0402R/C
240C
240CN
φ1.8
φ2.4
3216R/C
4532R/C
TAN-X/B/C/D
Al 电解-A/B/C
225C
225CN
0.6
0.27
0.4
0.35
0603R/C
140
140N
φ1.5
φ4
垫
TAN-D
Al 电解-D
SOP, SOJ
PLCC, CSP
226C
226CN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
185
185N
φ1.5
φ6
垫
SOP, QFP
PLCC, BGA
～
18 × 18 mm
230C
230CN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
199
199N
φ2.4
φ10
垫
SOP, QFP
PLCC, BGA
～
32 × 32 mm
235C
235CN
1.6
0.6
1.2
0.8
1608R/C
2012R/C
3216R/C
SS-MiniTr/Di
S-Mini Tr/Di
■ 轻量 8 吸嘴贴装头的吸嘴配置
对角 12 mm 以下的元件所对应的小吸嘴(上表所述的所有吸嘴)，可以安装在所有位置。
轻量 8 吸嘴贴装头的吸嘴配置和最多安装数量
(
上图是俯视图)
※ 轻量 8 吸嘴贴装头的吸嘴，上述 9 种类是标准规格，也可使用 CM 系列的 8 吸嘴贴装头的吸嘴。
(
不可使用 450 吸嘴和 460 吸嘴。)
※ 不可使用轻量 16 吸嘴贴装头的吸嘴。
※ 不可使用 AM100 的吸嘴。
头部
相机
12 34
56 78
NPM-DX 2018.0601
- 20 -
■ 能够吸附的元件尺寸和吸嘴配置

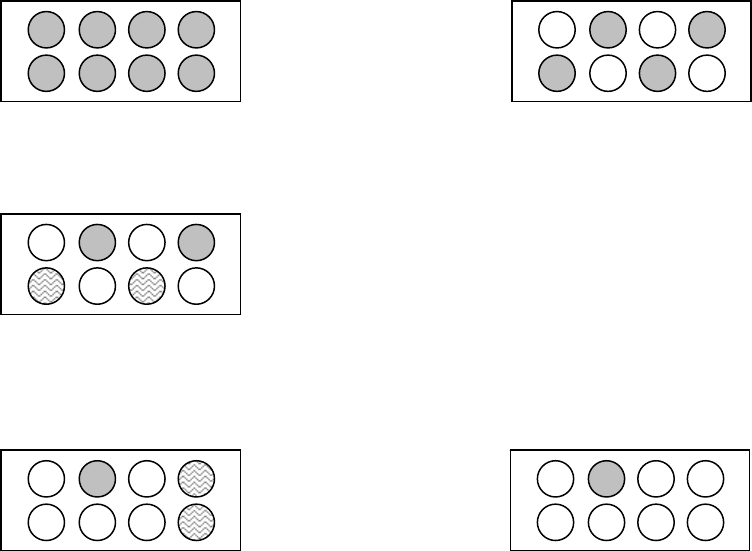

轻量 8 吸嘴贴装头能够吸附的元件尺寸如下。(●: 能够吸附，○: 不能吸附)
透过识别时能够吸附的元件尺寸是，12 × 12 mm 以下。
12 × 12 mm 以下的元件 超过 12 × 12 mm ~ 18 × 18 mm
(A × A ≦12 × 12) (12 × 12 ＜ A × A ≦ 18 × 18)
超过 18 × 18 mm ~ 24 × 24 mm
(18 × 18 ＜ A × A ≦ 24 × 24)
⑤, ⑦可以吸附 12 × 12 mm 以下的元件
超过 24 × 24 mm ~ 28 × 28 mm 超过 28 × 28 mm ~ 45 × 45 mm or 100 × 40 mm
(24 × 24 ＜ A × A ≦ 28 × 28) (28 × 28 ＜ A × A ≦ 45 × 45)
④, ⑧可以吸附 12 × 12 mm 以下的元件
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
