NPM-DX 2018.0601
- 30 -
■ 生产线构成例子
NPM-DX 的生产线构成以及延长传送带的配置如下。
为了确保传送开口部的安全，在生产线左端以及右端的 NPM-DX 必须需要延长传送带。
1. 只有 NPM-DX，或者与 NPM-D3/ D2/ D,NPM-TT2/ TT 混合连接时
（连接台数 15 台以下并且连接基台 30 台以下）
1.1 只有 NPM-DX 时
1.2 与 NPM-D3/ D2/ D,NPM-TT 混合连接时
2. 有 NPM-DX,NPM-D3/ D2/ D,NPM-TT2/ TT 以外的设备时的生产线构成
※
在与 NPM-DX、NPM-D3/ D2/ D、NPM-TT2/ TT 以外的设备邻接部位，
请必须选择延长传送带或者传送带(N-CONL, R)。
※ 上述生产线构成只是一个例子。根据客户的生产线构成不同而异。详细情况请咨询本公司。
※ 与 NPM-W2/ W 连接时,请另行商洽。与 NPM (NM-EJM9B 系列) 不可连接。
※1 传送带(N-CONL, R)也可对应。详细情况请咨询本公司。
NPM
-DX
#1
NPM
-DX
#2
NPM
-DX
#14
NPM
-DX
#15
延长
传送带
※
1
延长
传送带
※
1
NPM
-DX
#1
NPM
-DX
#2
NPM
-DX
#14
NPM
-D3
#15
延长
传送带
※
1
N-CONR
NPM
-DX
#1
NPM
-DX
#13
延长
传送带
※
1
延长
传送带
※
1
NPM-DX
以外
NPM
-DX
#14
NPM
-DX
#15
延长
传送带
※
1
延长
传送带
※
1
NPM-DX 2018.0601
- 31 -

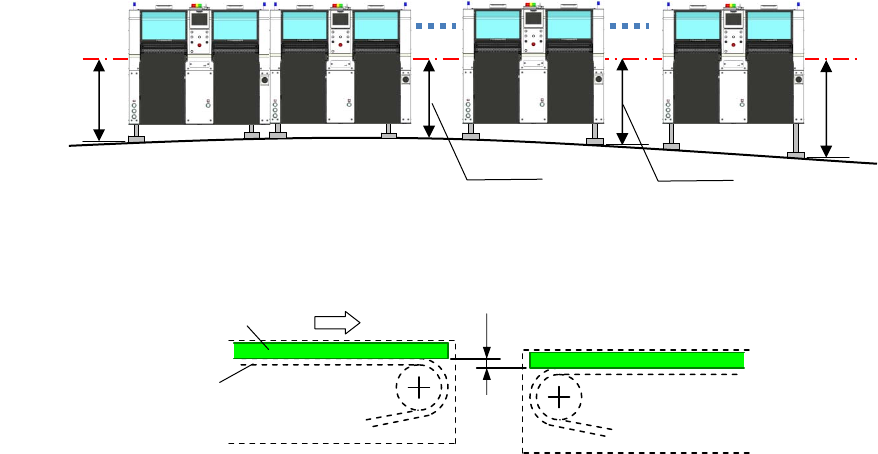

■ 有关基板传送高度
NPM-DX 的标准基板传送高度是 900 mm ~ 920 mm。
根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化。
下图#3, #18，交换台车会有不能正常连接的可能性。
一条生产线中所有的 NPM-DX 的基板传送高度如果有不是 900 mm ~ 920 mm 的情况，请事先联络。
■ 有关基板传送段差
设备间的基板传送段差，请设置在
0.5 mm
以下。
基板
0.5 mm 以下
传送皮带
基板传送
高度
地面
不可连接
900 mm
#1
#2
885 mm
不可连接
OK
#10
可连接
920 mm
#15
940 mm
NPM-DX 2018.0601
- 32 -
4.5 识别单元构成
■ 头部相机
视野 10.24 × 10.24 mm
(基板识别标记尺寸请参照「7. 印刷基板设计基准」。)
■ 多功能识别照相机: 类型 1
进行元件吸附时的位置和角度的偏移补正。
另外，使用侧面照明(选购件)能够检测 BGA/ CSP 的焊锡球(有、无)
※1
。
识别方法 识别速度 对象工件
整体识别 高速
0201
※2
以上的方形芯片的一般电子元件
BGA, CSP, QFP, SOP, 连接器等
※
2
选择「
0201
贴装对应」时。
※1 能够检测焊锡球的元件有限制。请参照 BGA/ CSP 识别条件的项目。
※NPM-DX, NPM-D3, NPM-W2, NPM-TT2 以后搭载的多功能识别照相机，与常规线性照相机的元件程序库一部分无兼容性。(使用识别
选购件的亮度检测等功能时)
QFP 识别条件 (类型 1)
能够贴装 QFP 的条件如下所示。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装 QFP。)
轻量 8 吸嘴贴装头 4吸嘴贴装头
外形尺寸
2 × 2 mm ~ 45 × 45 mm
2 × 2 mm ~ 80 × 80 mm
※1
厚度
1.0 mm ~ 12 mm 1.0 mm ~ 30 mm
引线间距
0.5 mm, 0.65 mm, 1.0 mm,
1.27 mm, 1.5 mm
0.4 mm, 0.5 mm, 0.65 mm,
1.0 mm, 1.27 mm, 1.5 mm
引脚宽度 0.2 mm 以上
引脚形状 从铸型突出的引脚必须在 1 mm 以上。
·供给形态: 编带
※ 有关以上规格以外的元件，请与本公司联络。
※1 元件外形超过 45 x 45 mm 时，进行分割识别。
