NPM-DX 2018.0601 - 36 - BGA/ CSP 识别条件 ( 类型 3) 能够贴装 BGA/ CSP 的条件如下所示。 ( 但是，基本上，首先在获得样品后 ，再经过研讨和实验，才能 判断是否能够贴装 BGA/ CSP 。 ) 轻量 8 吸嘴贴装 头 4 吸嘴贴装头 外形尺寸 2 × 2 mm ~ 45 × 45 mm 2 × 2 mm ~ 90 × 90 mm ※ 厚度 0.3 mm ~ 12 mm 0.3 mm ~ …
NPM-DX 2018.0601
- 35 -
■ 3D 传感器(多功能识别照相机: 类型 3)
在类型 2 的功能之上，类型 3
·能够高速检测
QFP/ SOP
等所有引脚的平坦度和
XY
方向的位置。
·可以检测出
BGA/ CSP
等所有焊锡球的有无和脱落。
识别方法 识别速度 对象元件例子
最小引脚/
最小焊锡球间距
最小引脚宽度/
最小焊锡球直径
最小焊锡球高度
整体识别
3D
高速
QFP, SOP
0.4 mm
※1
0.12 mm
―
BGA, CSP
0.5 mm
※2
0.3 mm 0.25 mm
※NPM-DX, NPM-D3, NPM-W2, NPM-TT2 以后搭载的多功能识别照相机，与常规线性照相机的元件程序库一部分没有兼容性。(使用识别
选购件的亮度检测等功能时
)
※1 有关引脚间距不满 0.4 mm 的 QFP/ SOP，请另行商洽。
※2 有关焊锡球间距不满 0.5 mm 的 CSP，请另行商洽。

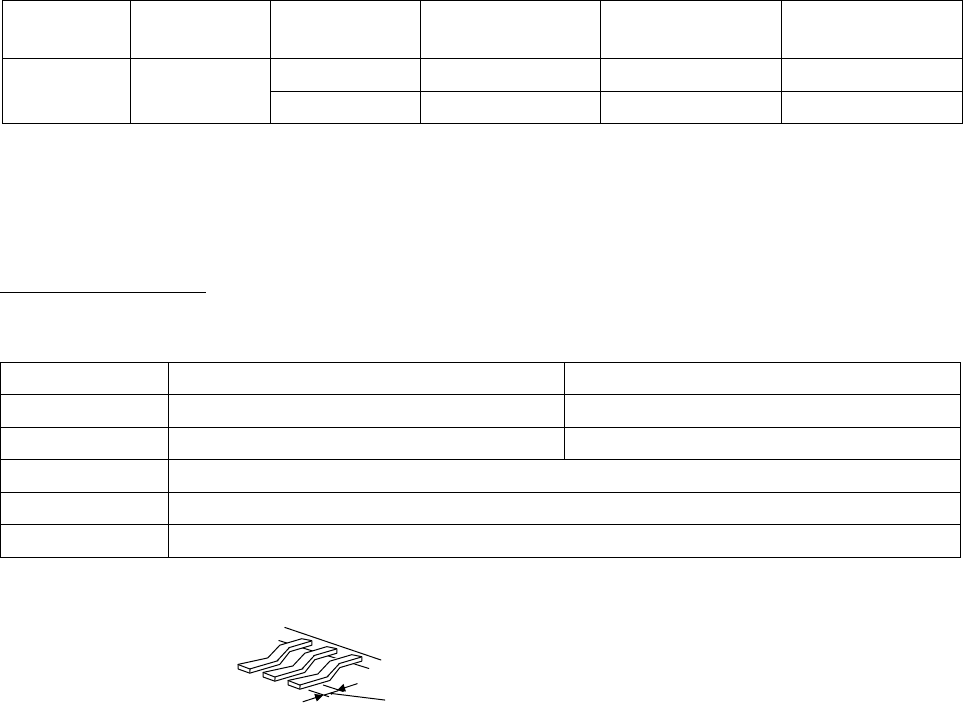

QFP 识别条件 (类型 3)
能够贴装 QFP 的条件如下所示。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装 QFP。)
轻量 8 吸嘴贴装头 4吸嘴贴装头
外形尺寸
2 × 2 mm ~ 45 × 45 mm
2 × 2 mm ~ 80 × 80 mm
※
厚度
1.0 mm ~ 12 mm 1.0 mm ~ 30 mm
引脚间距
0.4 mm, 0.5 mm, 0.65 mm, 1.0 mm, 1.27 mm, 1.5 mm
引脚宽度 0.2 mm 以上
引脚形状 从铸型突出的引脚必须在 1 mm 以上。
·引脚平坦度的计测范围是±0.5 mm 以内。
·引脚下面的平面部需要在 0.2 mm 以上。
·识别速度，随引脚数量，在贴装时会发生识别处理的等待时间。
详细情况请与本公司联络。
·供给形态: 编带
※元件外形超过 45 x 45 mm 时，进行分割识别。(识别范围：80 x 80 mm)
下面平面部在
0.2 mm
以上
NPM-DX 2018.0601
- 36 -

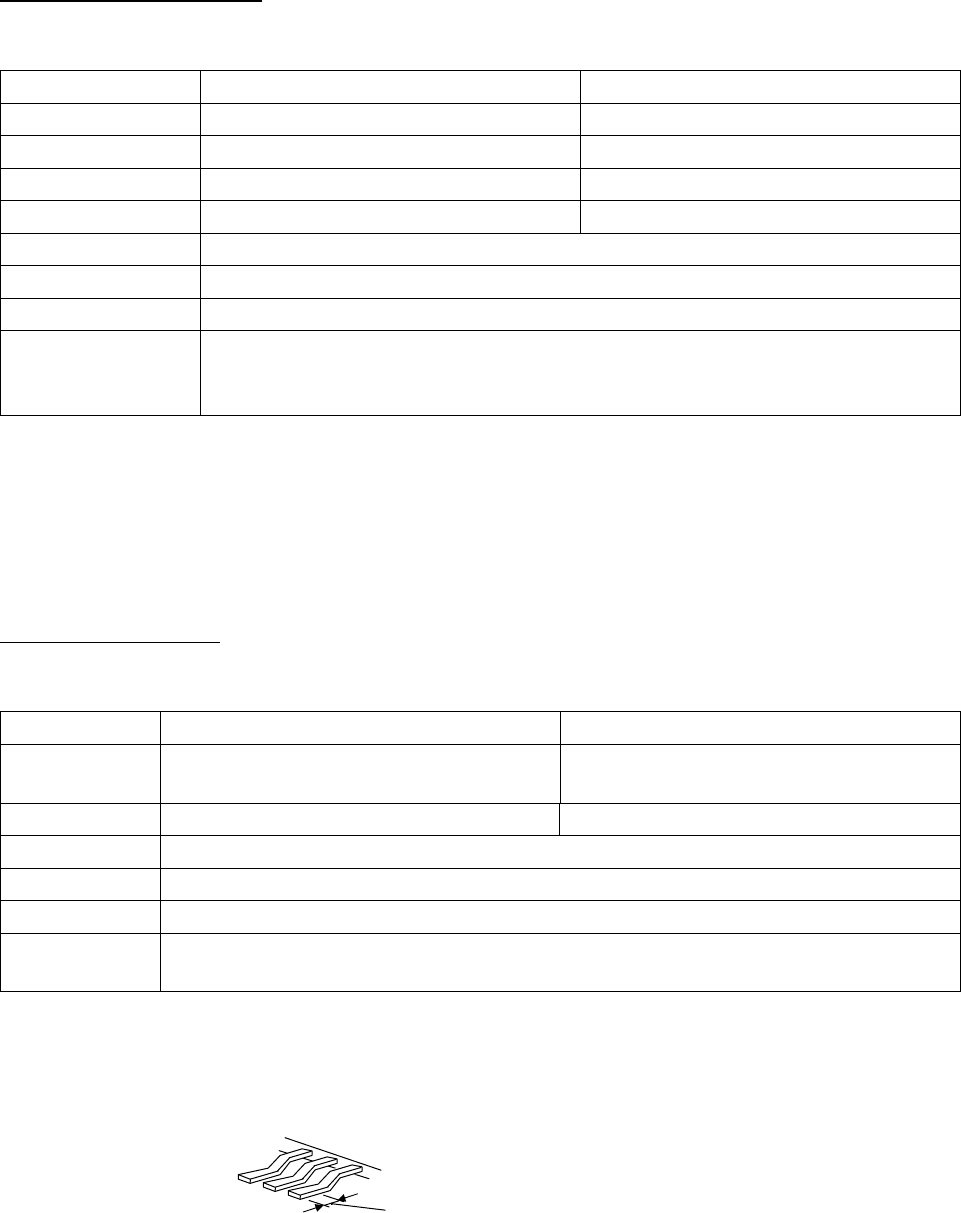

BGA/ CSP 识别条件 (类型 3)
能够贴装 BGA/ CSP 的条件如下所示。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装 BGA/ CSP。)
轻量 8 吸嘴贴装头 4吸嘴贴装头
外形尺寸
2 × 2 mm ~ 45 × 45 mm
2 × 2 mm ~ 90 × 90 mm
※
厚度
0.3 mm ~ 12 mm 0.3 mm ~ 30 mm
最小焊锡球间距
0.5 mm 0.4 mm
最小焊锡球直径 φ0.3 mm φ0.25 mm
焊锡球形状 球状
焊锡球材质 高温锡膏，共晶锡膏
焊锡球数量 2 × 2 个 ~ 64 × 64 个
焊锡球排列
焊锡球的间距和尺寸必须保持一致。
(关于缺焊锡球，交错孔图形与有关 BGA/ CSP 的
JEDEC，EIAJ 规定的内容必须相同。)
·有时因焊锡球的表面状态而无法进行识别。
·供给形态是下侧的焊锡球成为端子为对象。
·识别速度，随焊锡球数量，在贴装时会发生识别处理的等待时间。
详细情况请与本公司联络。
·供给形态: 编带
※元件外形超过 45 x 45 mm 时，进行分割识别。(识别范围：80 x 80 mm)
连接器识别条件 (类型 3)
能够贴装连接器的一般条件如下所述。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装连接器。)
轻量 8 吸嘴贴装头 4吸嘴贴装头
外形尺寸 L 100 x W 40 mm 以下
※1
L 120 × W 90 mm 以下
※1※2
L 150 × W 25 mm 以下
※1
厚度
1.0 mm ~ 12 mm 1.0 mm ~ 30 mm
引脚间距 0.5 mm 以上
引脚宽度 0.2 mm 以上
引脚形状 从主体部突出出的引脚必须在 1 mm 以上。
其他形状
在垂直方向，接触销周围不允许存在通孔。
接触销不允许在下面伸出。
※1 贴装大型连接器时，由于其他吸附位置和识别范围，对尺寸可能会有限制。
详细情况请与本公司联络。
※2 识别范围超过 45 mm，且在 80 mm 以下时，进行分割识别。
·引脚平坦度的计测范围是±0.5 mm 以内。
·引脚下面的平面部需要在 0.2 mm 以上。
·有时因引脚下面的表面状态而无法进行识别。
·供给形态: 编带、杆
下面平面部在
0.2 mm
以上
NPM-DX 2018.0601
- 37 -
■ 高度传感器(基板弯曲补正功能)
通过测定基板高度(弯曲)，控制贴装时的吸嘴高度。
测定结果超过容许值时，在贴装开始前发出警告，防止发生品质不良的情况。

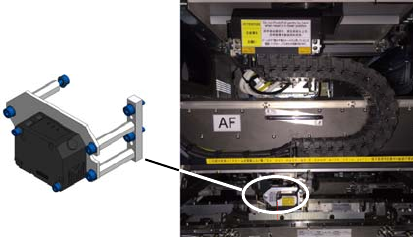

高度传感器
