NPM-DX 2018.0601 - 64 - 其他可以对应的例子 ) ・ 基板识别标记是 4 个时的情况 ※ ( ) 内的数値 : 短型规格传送带时 ・ 基板识别标记是 3 个时的情况 ※ ( ) 内的数値 : 短型规格传送带时 ※ 基 板识别标记位置是例子。根据客户的 基板规格不同，对应有异。 详细情况请与本公司联络。 基板识别标记 ( 在分割实装①使用 ) 基板识别标记 ( 在分割实装②使用 ) 基板识别标记 ( 在分割实装①使用…
NPM-DX 2018.0601
- 63 -
7.2 识别标记
基板识别标记，需要基板的 2 个对角位置。
■ 基板识别标记规格
标准标记形状和尺寸 标记形状 尺 寸
○
φ0.5 mm ~ φ1.6 mm
△(正三角形)
一边长度是 0.5 mm ~ 1.6 mm
□
纵横 0.5 mm ~ 1.6 mm
纵横 0.5 mm ~ 1.6 mm
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形(导电体图形)的位置关系而定。
因此，对补正精度来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要具有一
定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰光大变
化，需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
■ 有关分割实装时的基板识别标记
基板识别标记，需要基板的 2 个对角位置。
传送方向尺寸(L)超过 350 mm
※
的基板，通过分割实装进行对应。
分割实装中也需要对角 2 点有基板识别标记，推荐下图所示的位置有基板识别标记。
※ 短型规格传送带时: 超过 L 275 mm 的基板以分割实装来对应。
推荐例)
※ ( )内的数値: 短型规格传送带时
350 mm
＜
L
≦
510 mm (460 mm
※
)
基板识别标记必要范围
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
350 mm (275 mm
※
)
进行分割实装①的范围
350 mm (275 mm
※
)
进行分割实装②的范围
流向
不干涉区域
a
≧
0.2 mm
以上
标记不一定必须为黑色
标记
a
a
a
a
NPM-DX 2018.0601
- 64 -
其他可以对应的例子)
・基板识别标记是 4 个时的情况
※ ( )内的数値: 短型规格传送带时
・基板识别标记是 3 个时的情况
※ ( )内的数値: 短型规格传送带时
※ 基板识别标记位置是例子。根据客户的基板规格不同，对应有异。
详细情况请与本公司联络。
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
流向
流向
350 mm
＜
L
≦
510 mm (460 mm
※
)
350 mm (275 mm
※
)
进行分割实装①的范围
350 mm (275 mm
※
)
进行分割实装②的范围
基板识别标记必要范围
350 mm
＜
L
≦
510 mm (460 mm
※
)
350 mm (275 mm
※
)
进行分割实装①的范围
350 mm (275 mm
※
)
进行分割实装②的范围
NPM-DX 2018.0601
- 65 -

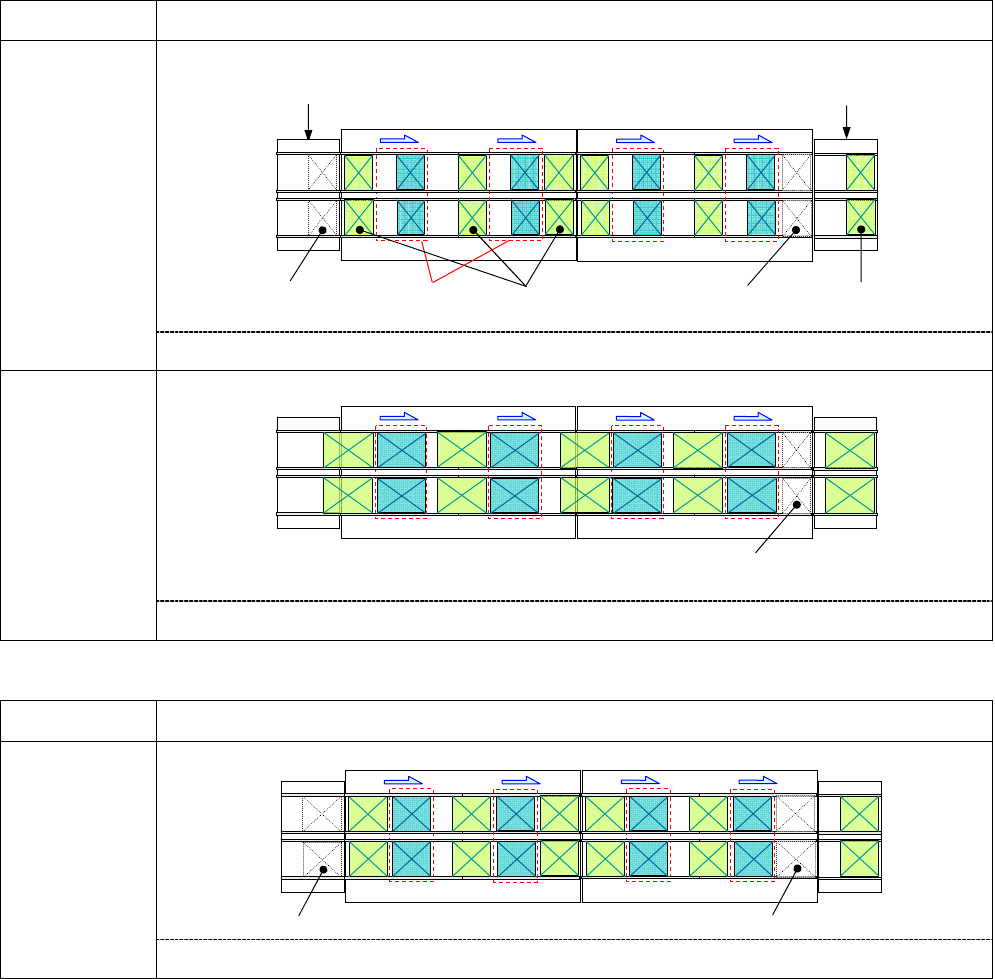

7.3 基板待机条件
NPM-DX 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。
■ 长型规格传送带
基板长度: L 内 容
50 mm ≦ L
≦ 200 mm
NPM-DX NPM-DX
设备内可以单独待机。
200 mm ＜ L
≦ 350 mm
相隔于设备和设备之间进行待机。
■ 短型规格传送带
基板长度: L 内 容
50 mm ≦ L
≦ 275 mm
设备内可以单独待机。
※1 在延长传送带(下游侧)以及与 N-CONR 邻接位置基板无法待机。
※2 基板长度 L 超过长型规格 350 mm，短型规格 275 mm 时的待机规格，请另行联络。
延长传送带(上游侧)
或者 N-CONL
延长传送带(下游侧)
或者 N-CONL
贴装位置 待机基板
待机基板
基板待机不可
基板待机不可
※1
基板待机不可
※1
基板待机不可
※1
基板待机不可
※1
