NPM-DX 2018.0601 - 66 - 8. 标准主体构成 项 目 内 容 数 量 主 体 1 套 附属品 系统磁盘 ・ 设备系统/识别系统/ LNB 系统 (DVD-ROM) ・ 机器参数 SD 卡 ・ 密码变更用 SD 卡 各 1 套 使用说明书 零件一览表 电气配线图 1 套/生产线
NPM-DX 2018.0601
- 65 -
7.3 基板待机条件
NPM-DX 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。
■ 长型规格传送带
基板长度: L 内 容
50 mm ≦ L
≦ 200 mm
NPM-DX NPM-DX
设备内可以单独待机。
200 mm ＜ L
≦ 350 mm
相隔于设备和设备之间进行待机。
■ 短型规格传送带
基板长度: L 内 容
50 mm ≦ L
≦ 275 mm
设备内可以单独待机。
※1 在延长传送带(下游侧)以及与 N-CONR 邻接位置基板无法待机。
※2 基板长度 L 超过长型规格 350 mm，短型规格 275 mm 时的待机规格，请另行联络。
延长传送带(上游侧)
或者 N-CONL
延长传送带(下游侧)
或者 N-CONL
贴装位置 待机基板
待机基板
基板待机不可
基板待机不可
※1
基板待机不可
※1
基板待机不可
※1
基板待机不可
※1
NPM-DX 2018.0601
- 66 -

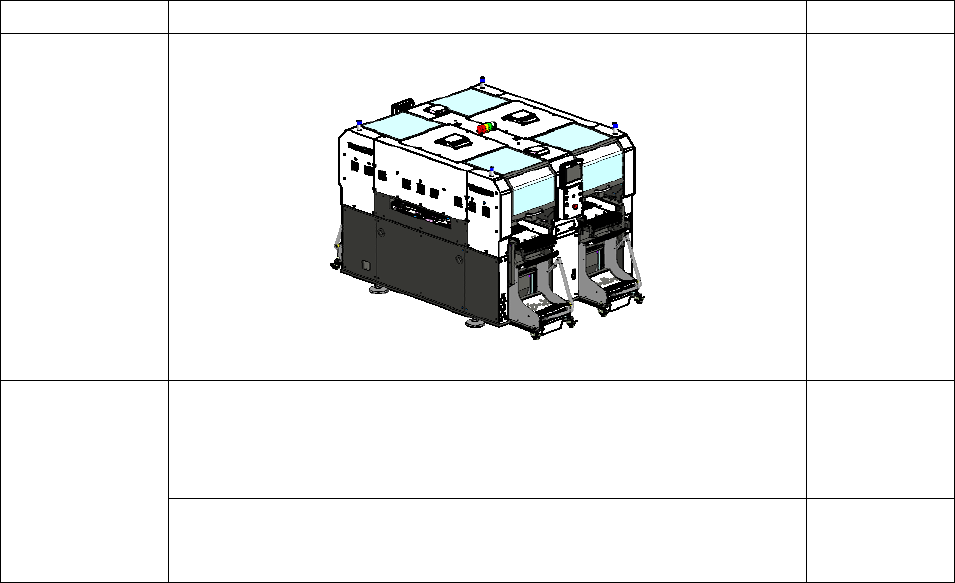

8. 标准主体构成
项 目 内 容 数 量
主 体
1 套
附属品
系统磁盘
・
设备系统/识别系统/LNB 系统 (DVD-ROM)
・
机器参数 SD 卡
・
密码变更用 SD 卡
各 1 套
使用说明书
零件一览表
电气配线图
1 套/生产线
NPM-DX 2018.0601
- 67 -
9.
选购件
选购件的分类如下所示。
对应分类
内
容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
对应分类
工作台 设备整体
能够对应各工作台。
设备整体的对应。
※ 根据客户的设备的规格、制造
No.
等，有可能会出现以上内容以外的情况。详细情况请在购买前与本公司联络。
请客户根据用途，选择所需的选购件。
No. 目的/功能
选购件名称
对应分类
A
1
选择必须的选购件。
・ FA
电脑
・ HUB
On-site -
・ 上游延长传送带(L=300 mm)
・
下游延长传送带(L=300 mm)
Factory -
2 希望根据生产形态选择基板传送规格。
・ 基板搬送传送带: 长型规格
・
基板搬送传送带: 短型规格
Factory
设备整体
3 希望根据用途选择元件识别单元。
・ 多功能识别照相机 V2: 类型 1/ 2/ 3
・
侧面照明
On-site
工作台
4 使基板传送高度高于地面 930 mm/ 950 mm。
・
传送生产线 930 mm 对应
・
传送生产线 950 mm 对应
Factory
-
B
1
希望根据生产形态选择吸嘴。
・
吸嘴
・
保管用吸嘴盒
Customer -
2 希望根据生产形态选择编带供料器。 ・ 编带供料器
Customer -
3 希望使用薄型编带供料器。
・ 4 mm
薄型单式编带供料器
・ 8 mm
薄型单式编带供料器
・
薄型供料器用附件
・
薄型供料器用电源连接器
・
4 mm
薄型供料器用提手
・ 4 mm 薄型供料器用卷盘支架
Customer
-
4 希望根据生产形态选择杆式供料器。
・
单式杆状供料器
・ 芯片槽区块
（单式杆状供料器用）
・ 3 站杆状供料器
・ 芯片槽区块
（3 站杆状供料器用）
Customer -
5 希望在离线状态下准备支撑销的更换。
・
整体交换用基板支撑销套组
On-site
设备整体
・ 追加基板支撑块
・
支撑销安装治具
・
追加支撑销
Customer -
6 希望自动准备支撑销。
・
支撑销自动更换
On-site
设备整体
・ 支撑销配置用吸嘴
・
支撑销(自动更换用)
Customer
-
7 希望进行供料器的事先准备和整体交换。 ・ 交换台车
Customer
-
8
希望管理和保管编带供料器。 ・ 编带供料器台
Customer
-
9
希望提高编带拼接的作业性。
・
编带拼接台车
・
元件供给导向(许可证)
Customer -
