NPM-DX 2018.0601 - 69 - A-1 选择必须的选购件。 On-site FA 电脑 HUB ・ NPM-DX 生产线必须选择此选购件。 (1 套 / 生产线 ) ・ 有关详细内容请参照「 4.4 生产线构成」。 Factory 上游延长传送带 (L=300 mm): 双轨传送带 ・ 为了确保传送开口部的安全性，生产线前端的 NPM-DX 必须选择此选购件。 ・ L200 mm 以上的基板可以在设备内待机。 ( 长型规…
NPM-DX 2018.0601
- 68 -
No. 目的/功能
选购件名称
对应分类
C
1
希望更换贴装头。
・
预备贴装头
・
预备吸嘴交换器
Customer
工作台
・ 预备多功能识别照相机 V2: 类型 1/ 2/ 3
・
预备侧面照明
On-site
工作台
2 希望补正基板高度(弯曲)，提高贴装品质。
・
高度传感器
On-site
工作台
・ 高度传感器的示教治具
Customer
-
3
希望提高轻量 16 吸嘴贴装头 V2 的性能 ・ 0201 元件贴装对应
On-site
设备整体
4 希望在传送带上整列排出 NG 元件。 ・ 元件排出传送带
Customer 工作台
5 管理和保管拆卸下的贴装头。 ・ 贴装头台(可放 2 个贴装头)
Customer -
6 希望缩短机种切换时间。
・
支援站
On-site
-
・ 供料器安装治具
・
薄型供料器用附件
・
薄型供料器用电源连接器
Customer -
7 希望使用 PanaCIM-EE 的各种功能。 ・ PanaCIM-EE 对应(许可证)
On-site
-
8 希望进行高效率切换作业。 ・ 自动切换机种(许可证)
On-site
-
9 希望防止交换时的错误安装。 ・ 元件校对(许可证)
On-site
-
10 希望机种切换时的准备作业效率化。 ・ 供料器准备导向(许可证)
On-site
-
11
希望有效使用现在使用中的用户系统。 ・ 上位通信(许可证)
Customer -
12
希望运用编带供料器自由配置功能。
・
元件校对(许可证)
・ 支援站: 元件校对类型
On-site -
13
通过检查头(锡膏检查)的计测数据可以控制工程，从而
提高实装品质。
・ APC
系统对应(许可证)
Customer
-
14 希望使用已有的印刷后检查机实现 APC 系统。
・
其他厂家检查机界面软件(许可证)
On-site
-
・ APC 系统对应(许可证)
Customer
-
15
希望进行转印实装。
・
通用型转印装置
・
膜厚计量规
Customer -
・ 供料器用空气供给单元
On-site
工作台
16
自动分析生产中的吸附状态等倾向，防止设备停止错
误。
・
自动恢复选购件
On-site
17 希望远程操作车间设备。 ・ 远程操作选购件
On-site
D
1
通过定期维修保养，保持设备状态。
・
添加润滑脂组件
・
维护治具
・
吸嘴座清扫治具
Customer
-
2 根据需要进行校准作业。
・
精度验证用成套治具
・
标准校准成套治具
・
主体调整用成套治具
・
面补正治具
Customer
-
3 希望卸下和交换贴装头。 ・ 单元交换工具
Customer
-
4 希望将贴装头维护作业自动化。
・
贴装头维护单元
・ 空气供给连接工具包
・ 侧面过滤器
・ 底部过滤器
・ 追加吸嘴座板
Customer
5 希望将编带拼接作业自动化。
・
自动编带拼接单元
・
拼接编带
・
电池盒(包括电缆)
・
充电终端
・
垃圾盒
・
胶带剪切夹具
Customer
・ 电池、充电器
Customer
6
希望将供料器维护作业自动化。
・
供料器维护单元
・ 标准治具
・ 薄型单式编带供料器用附件
Customer
-
7 希望进行智能供料器的维护作业。 ・ 智能供料器检查装置
Customer -
8
希望使用
IFMU
对
(4mm,8mm)
薄型单式编带供料器
进行维护
・
薄型供料器用标准附件
Customer
NPM-DX 2018.0601
- 69 -
A-1
选择必须的选购件。
On-site
FA
电脑
HUB
・ NPM-DX 生产线必须选择此选购件。(1 套/生产线)
・ 有关详细内容请参照「4.4 生产线构成」。
Factory
上游延长传送带
(L=300 mm):
双轨传送带
・ 为了确保传送开口部的安全性，生产线前端的 NPM-DX 必须选择此选购件。
・
L200 mm
以上的基板可以在设备内待机。
(
长型规格时
Max. L 500 mm
，短型规格时
Max. L 460 mm)
Factory
下游延长传送带
(L=300 mm):
双轨传送带
・ 为了确保传送开口部的安全性，生产线最后端的 NPM-DX 必须选择此选购件。
・
L200 mm
以上的基板可以在设备内待机。
(
长型规格时
Max. L 500 mm
，短型规格时
Max. L 460 mm)
A-2
希望根据生产形态选择基板传送规格。
Factory
设备整体
基板搬送传送带
:
长型规格
基板搬送传送带
:
短型规格
・ 长型规格在
L 350 mm
以下，短型规格在
L 275mm
以下的基板可以整体贴装。
・ 待机规格等详细内容请参照「7. 印刷基板设计基准」。
NPM-DX 2018.0601
- 70 -
A-3
希望根据用途选择元件识别单元。
On-site
工作台

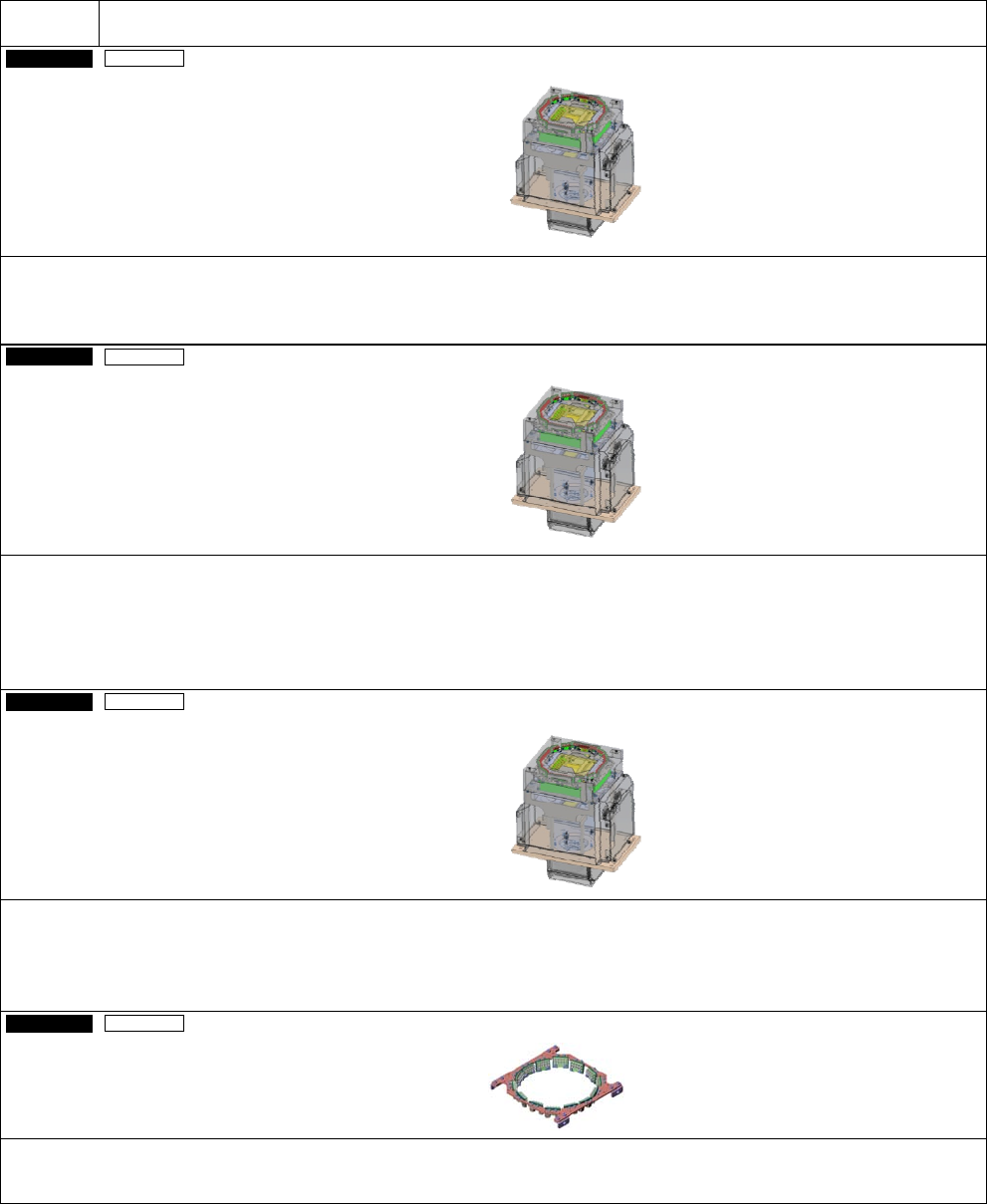

多功能识别照相机
V2:
类型
1
・ 进行元件吸附时的位置和角度的偏移补正。
・ 请必须在贴装头选择的工作台选择。
・ 详细内容请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
V2:
类型
2
(
类型
1 +
元件厚度测定功能
)
・ 在「类型 1」附加元件厚度测定功能。
・ 测定元件厚度(登记元件数据、反馈于贴装高度)，检测出立碑和倾斜立吸，检测出 Tr/ Di 的翻转吸附，对吸嘴尖端
进行检查。
・ 各吸嘴贴装头可以对应。
・ 详细内容请参照「4.7 识别单元构成」。
On-site
工作台
多功能识别照相机
V2:
类型
3
(
类型
2 + 3D
测定功能
)
・ 在「类型 2」附加 3D 测定功能。
・ 检测出 QFP/ SOP 所有引脚的平坦度、XY 方向位置、BGA/ CSP 所有焊锡球的有无和脱落。
・ 各吸嘴贴装头可以对应。(侧面照明: 必须)
・ 详细内容请参照「4.7 识别单元构成」。
On-site
工作台
侧面照明
・ BGA/ CSP 的焊锡球识别时，是必须照明。(多功能识别照相机专用)
・ 选用「多功能识别照相机 V2: 类型 3」时需要使用。
※
多功能识别照相机
V2
是
NPM-DX
专用单元。
