NPM-DX 2018.0601 - 2 - 2. 特征 基本性能的进化 生产率、贴装精度的提高 通过新高刚性 XY 平台方式，高速低振 动控制等，同时实现了生产率和贴装精度。 轻量 16 吸嘴贴装头 V2 ，实现了贴装速度 184 ,800CPH （最佳条件时）、 贴装精度 ±0.025 mm: Cpk ≧ 1 。 另外，通过采用新的轻量 8 吸嘴贴装头、 4 吸嘴贴装头，也提高了大型元件的生产率、贴装 精度。 对应元件范围的扩大 扩…
NPM-DX 2018.0601
- 1 -
1.
概要
■ 基本性能的进化
① 生产率、贴装精度的提高
通过新高刚性 XY 平台方式，高速低振动控制等，同时实现了生产率和贴装精度。
② 对应元件范围的扩大
采用轻量 16 吸嘴贴装头 V2、轻量 8 吸嘴贴装头、4 吸嘴贴装头，扩大对应元件的范围，能够进行更有
效率的生产。
■ 通过自动恢复、无需停止设备的数据修改，实现实际生产量的最大化
① 自动恢复
发生设备错误时，设备不会停止即可自动恢复。
另外，自动分析设备运转中的吸附状态等倾向并采取对策，防止错误发生。
由此，实现稳定运转和生产量的最大化。
② 无需停止设备的数据修改
无需停止设备，即可参照或修改生产数据，无需停止生产线的生产，即可进行自动反映。由此，实现高
运转。
■ 通过远程操作、导向来实现省人化
① 远程操作
对于需要人为判断的错误，能够进行设备的远程操作。由此，免去操作员的注意和运转时间损失，
同时缩短错误恢复时间，同时实现了省人化和运转率的提高。
② 导向功能
为了高效率切换机种、进行生产中的元件供给等操作员作业，而进行导向。由此缩短作业时间，实现省
人化和运转率的提高。
■ 通用性
继承 NPM 系列的各种单元、功能等。
NPM-DX 2018.0601
- 2 -
2. 特征
基本性能的进化
生产率、贴装精度的提高
通过新高刚性 XY 平台方式，高速低振动控制等，同时实现了生产率和贴装精度。
轻量 16 吸嘴贴装头 V2，实现了贴装速度 184 ,800CPH（最佳条件时）、贴装精度 ±0.025 mm: Cpk≧1。
另外，通过采用新的轻量 8 吸嘴贴装头、4 吸嘴贴装头，也提高了大型元件的生产率、贴装精度。
对应元件范围的扩大
扩大各贴装头的对应元件范围，能够进行更高效率的生产。
4 吸嘴贴装头不仅对应对象元件尺寸，也可对应元件重量 50ｇ、贴装负荷 100N 以内的元件。
Remarks
最佳条件是指本公司独自规定的贴装条件。

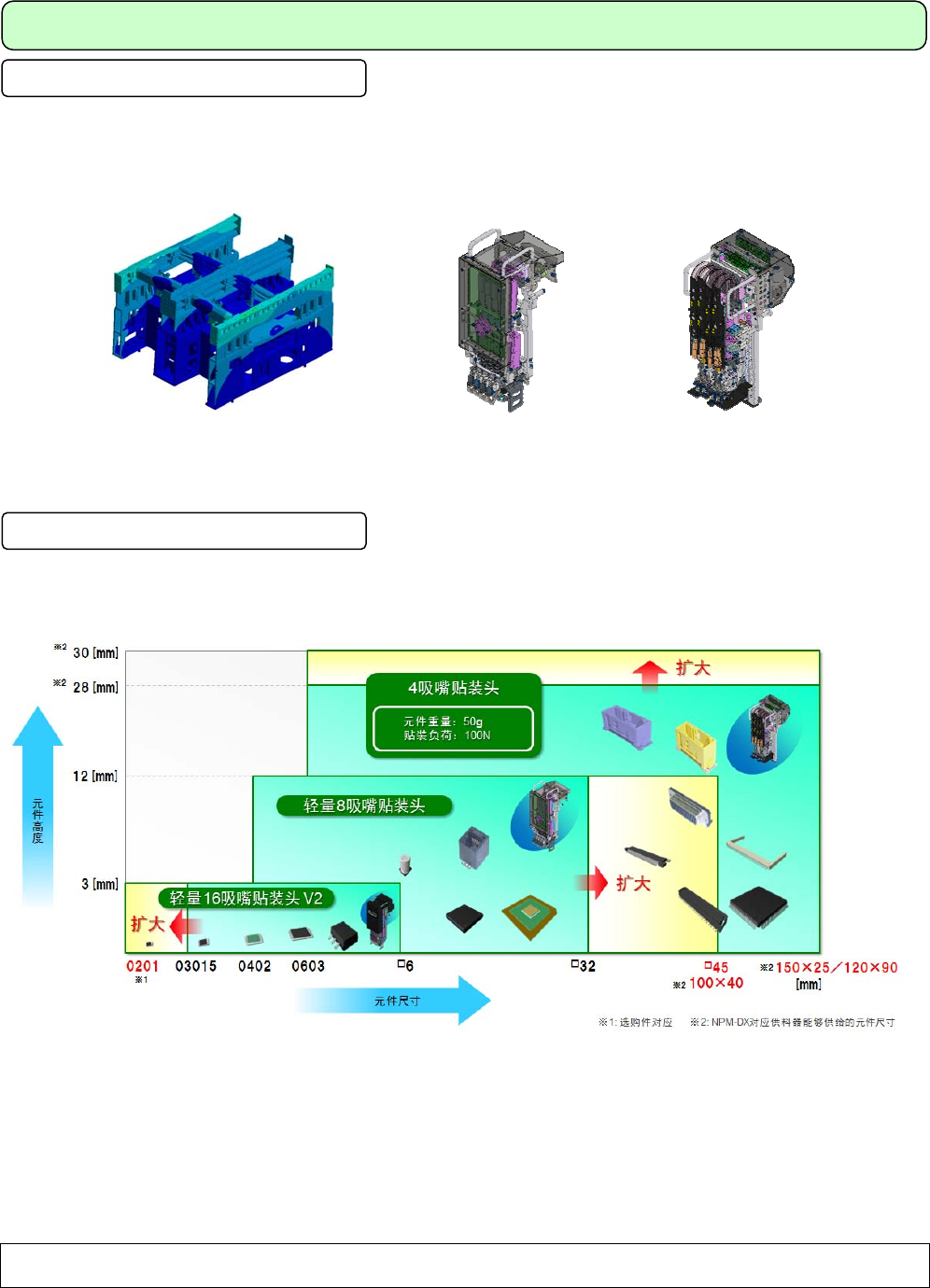

高刚性 XY 平台方式 轻量 8 吸嘴贴装头 4 吸嘴贴装头
NPM-DX 2018.0601
- 3 -
基板替换时间的缩短
设备内的各轨道最多可以使 5 枚基板待机，通过重新考虑基板的传送时机，缩短了基板替换时间。
(下图是短型规格传送带的基板待机例子)
短型规格传送带时，L275mm 以下基板时，需要 2.1s
※
1
替换基板。
（是无需贴装背面，不使用支撑销时的情况。其他根据本公司测定条件而异）
※1 基板替换时间，根据基板尺寸、背面元件的高度等条件而异。
详细情况请联络本公司。
短型规格传送带
实装位置
待机基板(L 275 mm 以下)
