NPM-DX 2018.0601 - 75 - B-6 希望自动准备支撑销。 进行支撑销的自动更换时，有以下限 制条件。 限制条件 项 目 内 容 可配置支撑销的 最小基板尺寸 L 50 × W 50 mm 销的配置间距 16 mm 以上 (X, Y 方向 ) 销的配置区域 ( 左 → 右流向 ) ※ 1 ※ 1 右 → 左流向时，上述尺寸为左右对称 。 ※ 2 可配置销 ( 中心 ) 的范围，包括图中外形线部分。 ※ 3 ( ) 内的…

100%1 / 115
NPM-DX 2018.0601
- 74 -

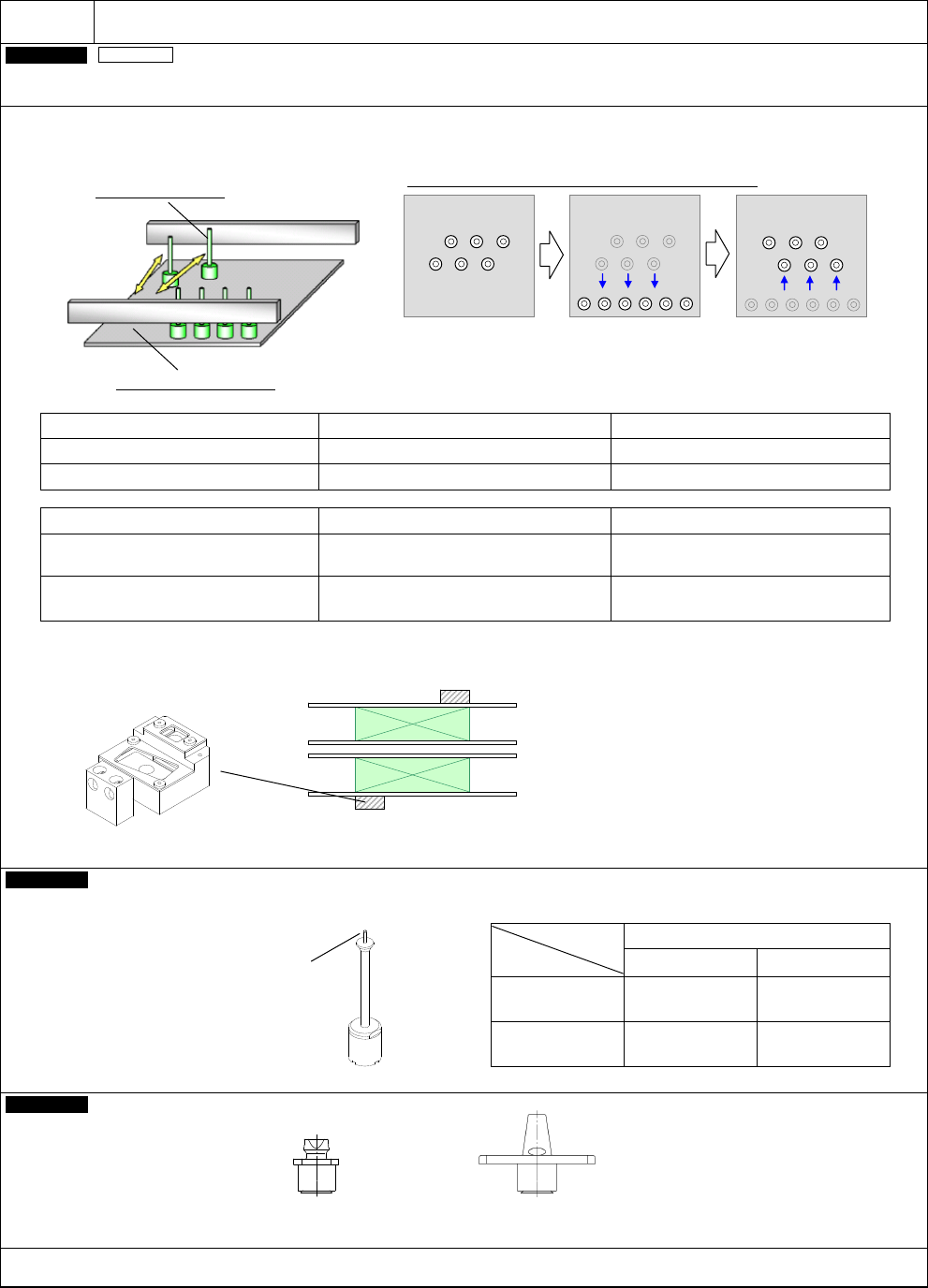

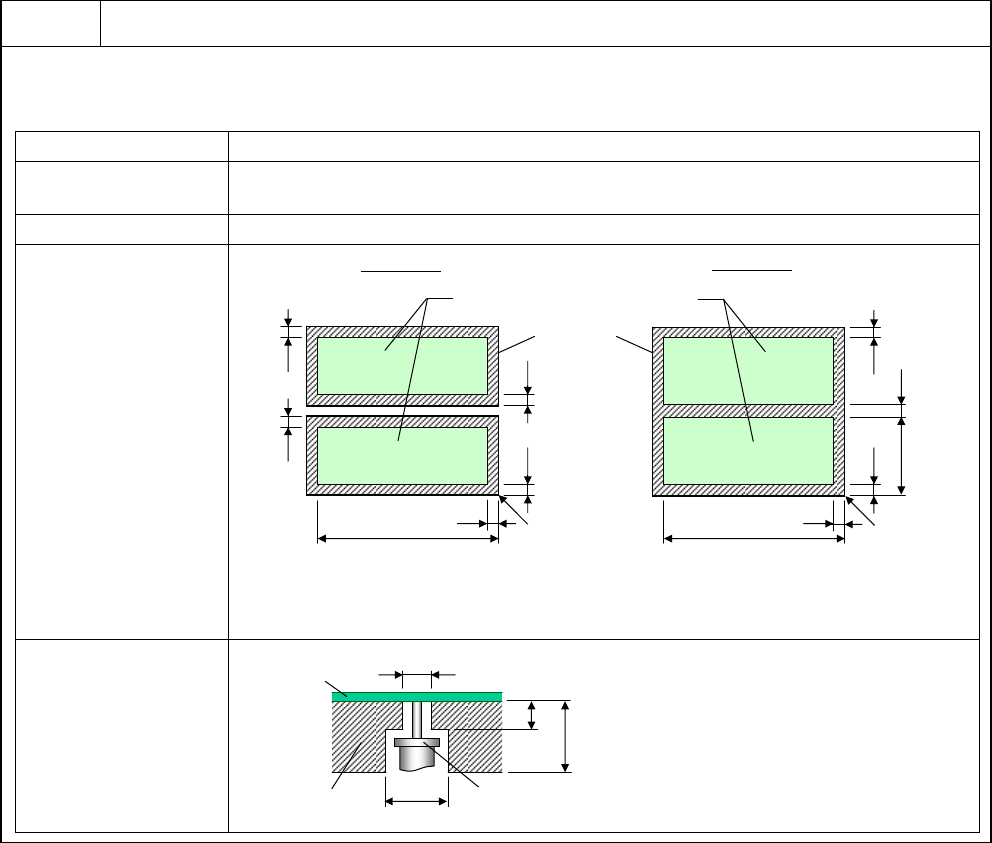

B-6
希望自动准备支撑销。
On-site
设备整体
支撑销自动更换
在贴装头自动配置支撑销的功能。
(
不可使用标准规格的支撑销。
)
支撑销配置数据在
NPM-DGS
编制而成。可以在
PC
画面确认销的配置位置。
附属品 内 容 备 注
基板支撑块(自动更换用)
1
式
(AF, AR, BF, BR
各
1
个
) NPM-DX
专用
支撑销专用更换器
1
式
(AF, AR, BF, BR
各
1
个
)
与
NPM-D3/ D2/ D/ TT2/ TT/ W2/ W
可通用
选 项 内 容 备 注
支撑销(自动更换用)
与
NPM-D3/ D2/ D/ TT2/ TT/ W2/ W, AM100
可通用
支撑销配置用吸嘴
100
吸嘴: 轻量 16V2/ 8 吸嘴贴装头用
1100
吸嘴
:4
吸嘴贴装头用
与
NPM-D3/ D2/ D/ TT2/ TT/ W2/ W
可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳
#100
吸嘴和
#1100
吸嘴各
1
个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
支撑销配置数量
双轨模式 单轨模式
长型规格传送带
Max. 80
个
(20
个
/
基板
)
Max. 40
个
短型规格传送带
Max. 64
个
(16
个
/
基板
)
Max. 32
个
Customer
支撑销配置用吸嘴
・ 请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
支撑销(自动更换用)
基板支撑块(自动更换用)
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※1
(机种 A →机种 B)
支撑销专用更换器
※1 350 × 300 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
尖端直径: φ1.5 mm
100 吸嘴
(
轻量 16V2/ 轻量 8 吸嘴贴装头用)
1100
吸嘴
(4
吸嘴贴装头用)
NPM-DX 2018.0601
- 75 -
B-6
希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
※
1
右
→
左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围，包括图中外形线部分。
※
3
( )
内的数値
:
短型规格传送带时
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
单轨模式时
双轨模式时
基板外形
350(275)
※
3
21
296 19
21
21 21
21 21
6
后侧轨道
基准轨道侧
6
350(275)
※
3
前侧轨道
基准
基准
可配置销(中心)的范围
※2
NPM-DX 2018.0601
- 76 -

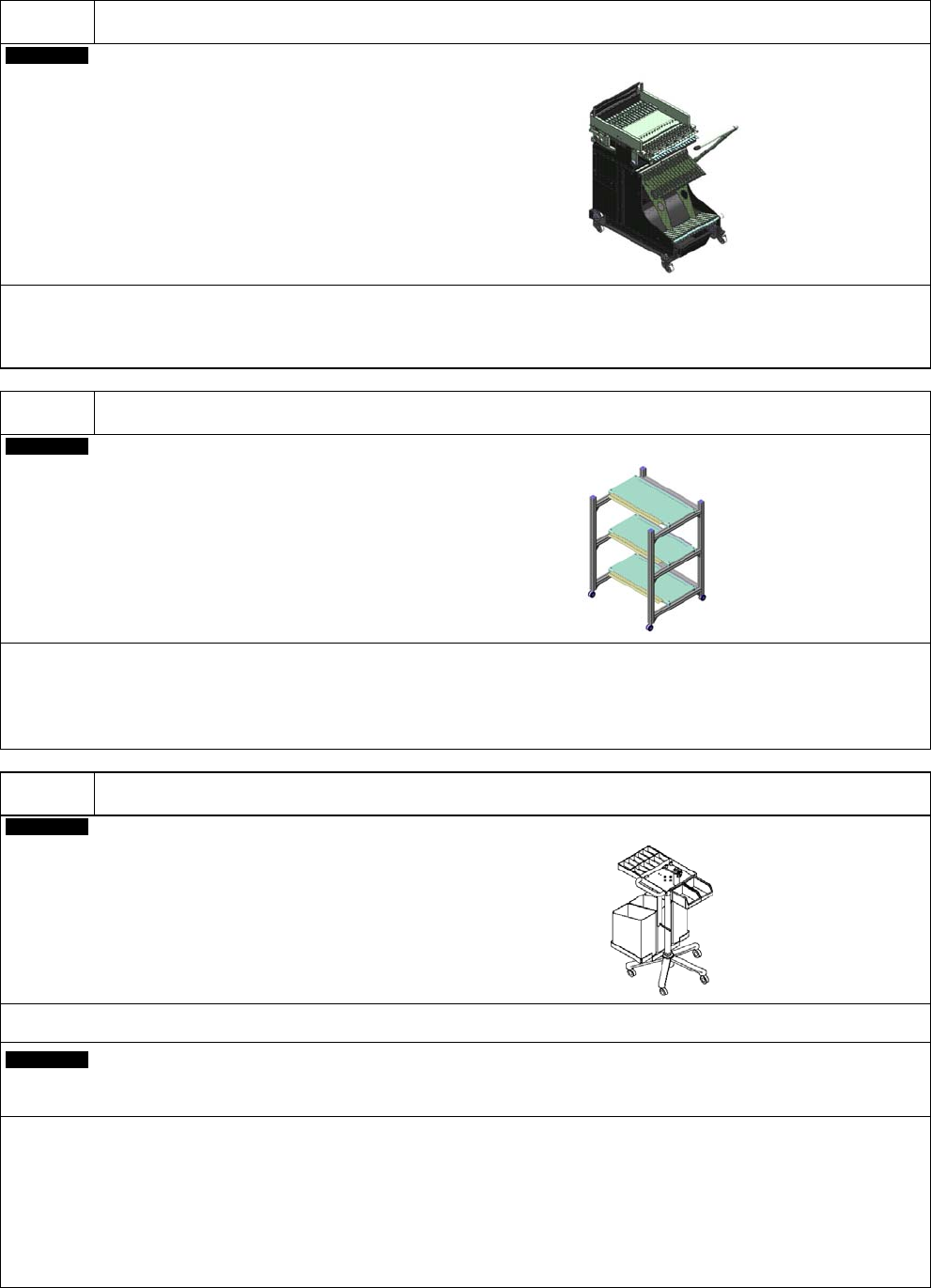

B-7
希望进行供料器的事先准备和整体交换。
Customer
交换台车
・ 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。地面倾斜度超过此范围时，
不可搬移交换台车。
・ 与 NPM-D3/ D2/ D/ TT2/ TT 以及 NPM 可以通用。
B-8
希望管理和保管编带供料器。
Customer
编带供料器台
・ 这是智能编带供料器台。
・ 比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。
(
如果是安装在「薄型供料器附件」上的状态，可以存储。)
B-9
希望提高编带拼接的作业性。
Customer
编带拼接台车
・ 是为了提高编带拼接作业性的台车。
(
智能编带供料器用
)
Customer
元件供给导向
(
许可证
)
・ 防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
・ 避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
・ 对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
・ 托盘元件也可以优化供给顺序。
・ 推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
・ 此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
・ 详细内容请参照「5.5 元件供给导向」。
