NPM-DX 2018.0601 - 77 - C-1 希望更换贴装头。 Customer 工作台 预备 轻量 16 吸嘴贴装头 V2 预备 轻量 8 吸嘴贴装头 预备 4 吸嘴贴装头 ・ 预备贴装头附属贴装头盒 ※ 1 。 ・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。 ・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。 ・ 是 NPM-DX 专用。 ( 轻量 16 吸嘴贴装头 V2 可以搭载在 NPM-D3,W2) ※ 1…
NPM-DX 2018.0601
- 76 -
B-7
希望进行供料器的事先准备和整体交换。
Customer
交换台车
・ 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。地面倾斜度超过此范围时，
不可搬移交换台车。
・ 与 NPM-D3/ D2/ D/ TT2/ TT 以及 NPM 可以通用。
B-8
希望管理和保管编带供料器。
Customer
编带供料器台
・ 这是智能编带供料器台。
・ 比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。
(
如果是安装在「薄型供料器附件」上的状态，可以存储。)
B-9
希望提高编带拼接的作业性。
Customer
编带拼接台车
・ 是为了提高编带拼接作业性的台车。
(
智能编带供料器用
)
Customer
元件供给导向
(
许可证
)
・ 防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
・ 避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
・ 对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
・ 托盘元件也可以优化供给顺序。
・ 推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
・ 此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
・ 详细内容请参照「5.5 元件供给导向」。
NPM-DX 2018.0601
- 77 -

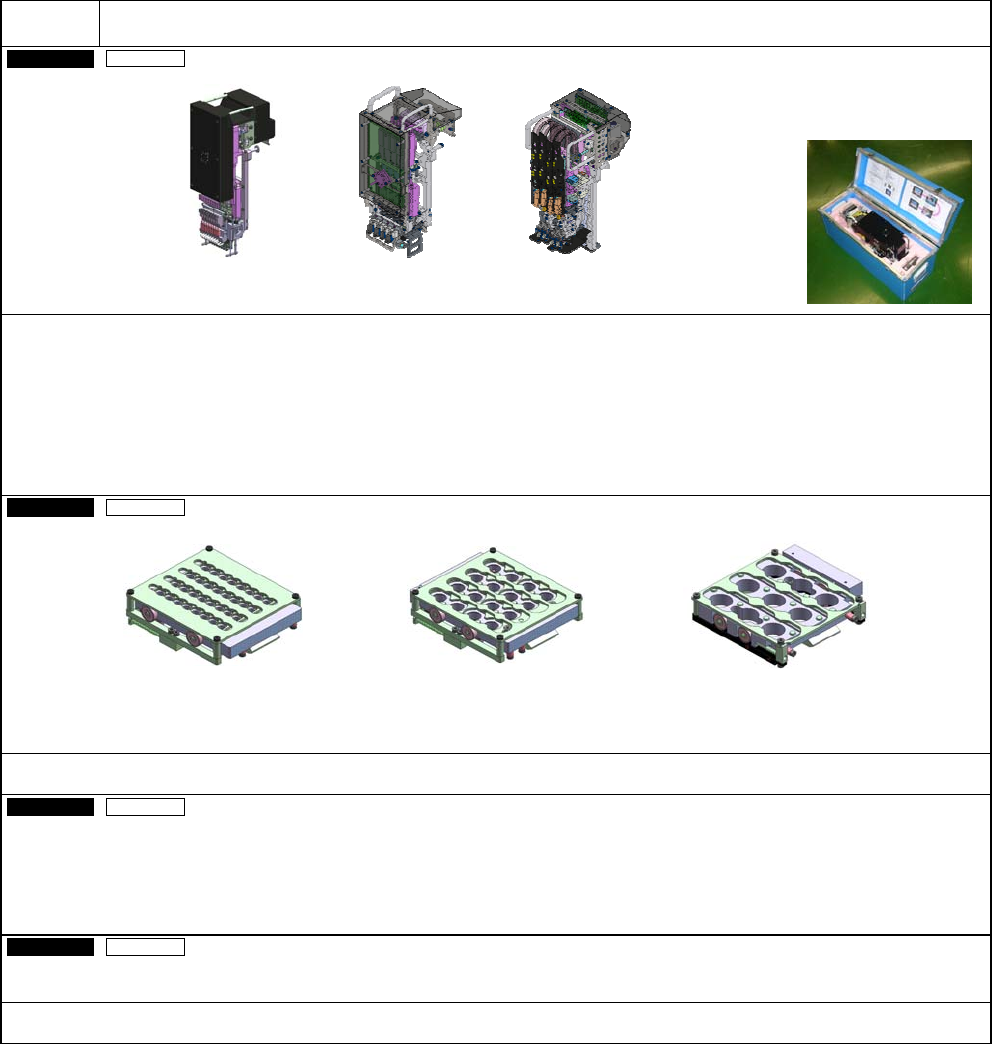

C-1
希望更换贴装头。
Customer
工作台
预备
轻量
16
吸嘴贴装头
V2
预备
轻量 8 吸嘴贴装头
预备
4
吸嘴贴装头
・ 预备贴装头附属贴装头盒
※1
。
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。
・ 是 NPM-DX 专用。(轻量 16 吸嘴贴装头 V2 可以搭载在 NPM-D3,W2)
※1 也对应 NPM-D X 系列的贴装头（轻量 8 吸嘴贴装头、4 吸嘴贴装头）的收纳盒。
NPM
系列的贴装头盒（2016 年 4 月以前）不对应 NPM-DX 系列的贴装头收纳。
详细情况请联络本公司。
Customer
工作台
预备吸嘴更换器
(
轻量
16
吸嘴贴装头
V2
用
)
※
与
16/12
吸嘴贴装头用有兼容性
预备吸嘴更换器
(
轻量
8
吸嘴贴装头用
)
※ 与
8
吸嘴贴装头用有兼容性
预备吸嘴更换器
(4
吸嘴贴装头用
)
※
2
吸嘴贴装头用有兼容性
・ 与
NPM
系列通用。
(NPM-W2/ W, NPM-TT2/TT
不可对应
4
吸嘴贴装头
)
On-site
工作台
预备多功能识别照相机
V2:
类型
1
预备多功能识别照相机
V2:
类型
2
预备多功能识别照相机
V2:
类型
3(
附带侧面照明
)
※多功能识别照相机
V2
是
NPM-DX
专用。
On-site
工作台
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必须照明。(多功能识别照相机专用)
贴装头盒
NPM-DX 2018.0601
- 78 -

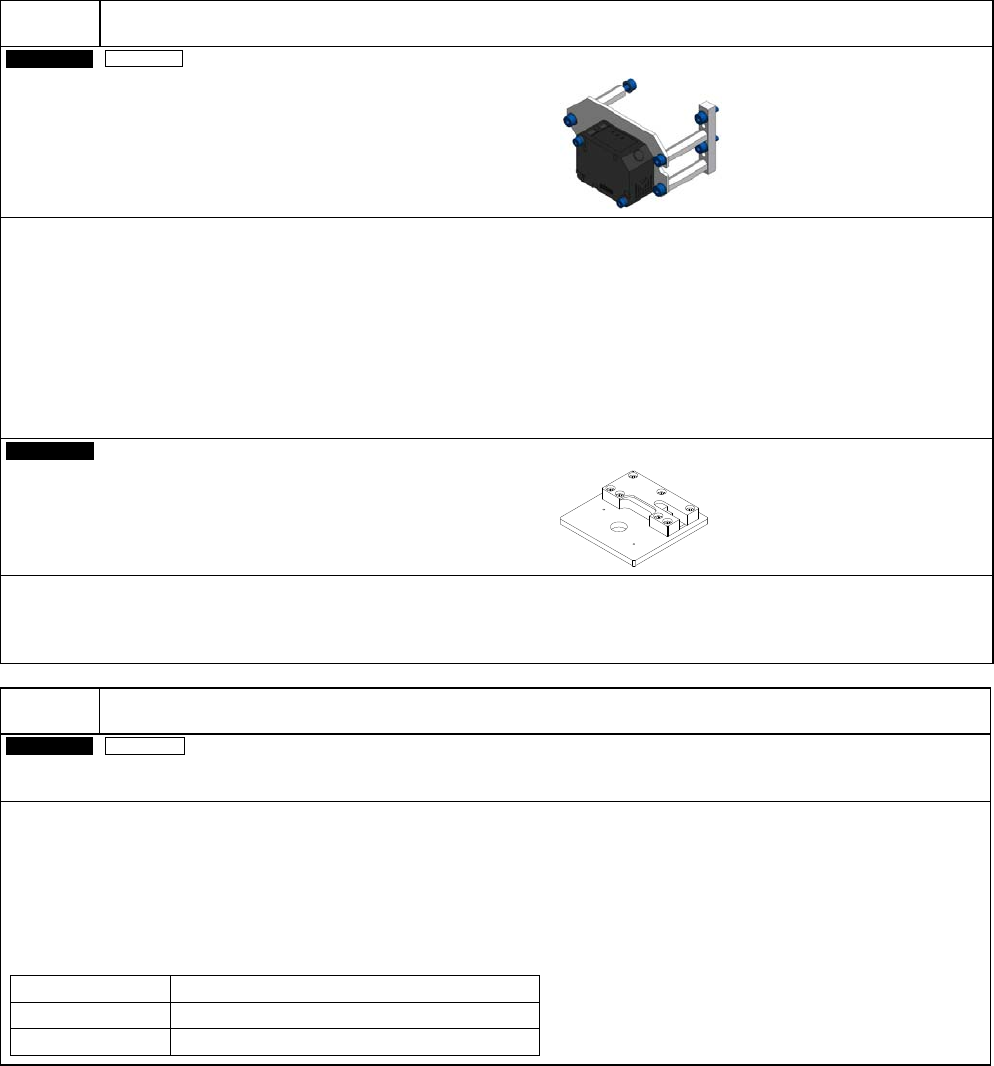

C-2
希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台
高度传感器
＜基板弯曲补正＞
・ 测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 1.5 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
・ 高度传感器，请选择安装在生产线前端的设备。
单轨模式生产时，左→右流向时：只选择 AF / 右→左流向时：只选择 BF
双轨模式生产时，左→右流向时：请选择 AF、AR 两者 / 右→左流向时：请选择 BF、BR 两者
・ 所测定的数据，传送到下游的 NPM-DX，控制贴装高度。
Customer
高度传感器的示教治具
・ 进行高度传感器的直线性和偏移量校正。
・ 第一次购买高度传感器时需要购买此治具。
・ 与 NPM-D3/D2/ D/ TT2/ TT/ W2/ W, AM100 可以通用。
C-3
希望提高轻量 16 吸嘴贴装头 V2 的性能
On-site
设备整体
0201
元件贴装对应
・ 对应
0201
元件贴装。
(±0.025 mm(Cpk
≧
1):
下述贴装条件时
)
・ 进行
0201
元件专用的参数设定。
・
0201
元件贴装时，需要「
766CS(
或者
766CSN)
吸嘴」以及
4mm
薄型供料器
(4W1P)
（或者「
4 mm
双式编带供料器
(
个别规格
)
※
）」。
※
有关
4mm
双式编带供料器，请咨询本公司或者销售公司、代理店。
＜贴装条件＞
对象贴装头
轻量
16
吸嘴贴装头
V2
对象元件
0201C
贴装角度
00
只限
0°, 90°, 180°, 270°
