NPM-DX 2018.0601 - 88 - D-3 希望卸下和交换贴装头。 选购件名称 用 途 内 容 Customer 贴装头的交换和脱卸 转矩扳钳 长钻头 单元交换工具 ・ 与 NPM 系列通用。
NPM-DX 2018.0601
- 87 -
D-2
根据需要进行校准作业。
・ 是贴装头用的各种调整用成套治具。
・ 面补正治具以外的治具，可以和 NPM-D3/ D2/ D/ TT2/ TT 通用。
选购件名称 用 途 内 容
推荐治具
推 荐
贴装头交
换后的校
准
所有的校准
Customer
方形芯片元件实装的实装位
置示教和精度验证用
实装位置示教治具
(玻璃基板、治具芯片元件)
①
①＋②
①
＋
②
＋
③
＋
④
①精度验证用
成套治具
QFP 实装的实装位置示教和
精度验证用
治具元件、治具元件供给台、治具元件
供给托板、各贴装头用吸嘴
(153AS, 153,
184, 1001, 1003:
各 2 个)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校准成套
治具
吸附位置校准用 吸附位置高度示教治具
Customer
贴装高度校准用 贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用 线性照相机治具
贴装负荷校准用 贴装负荷测定治具
Customer
面补正校准用
面补正治具 D3 类型、W2 类型各需要 1
枚。
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须) 0402R 调整用(推荐)
※2
轻量 16
吸嘴贴装头 V2
230CS (
或者 230CSN) 吸嘴 16 个/贴装头 256CS (或者 256CSN) 吸嘴 16 个/贴装头
轻量 8
吸嘴贴装头
230C (
或者 230CN) 吸嘴 8个/贴装头 256C (或者 256CN) 吸嘴 8 个/贴装头
4 吸嘴贴装头 1001 (或者 1001N) 吸嘴
※
1
4个/贴装头
－
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※
2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
・ 各成套治具附属以下携带用盒子。
精度验证用成套治具盒
标准校准成套治具盒 主体调整用成套治具盒
NPM-DX 2018.0601
- 88 -
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
・ 与
NPM
系列通用。
NPM-DX 2018.0601
- 89 -
D-4

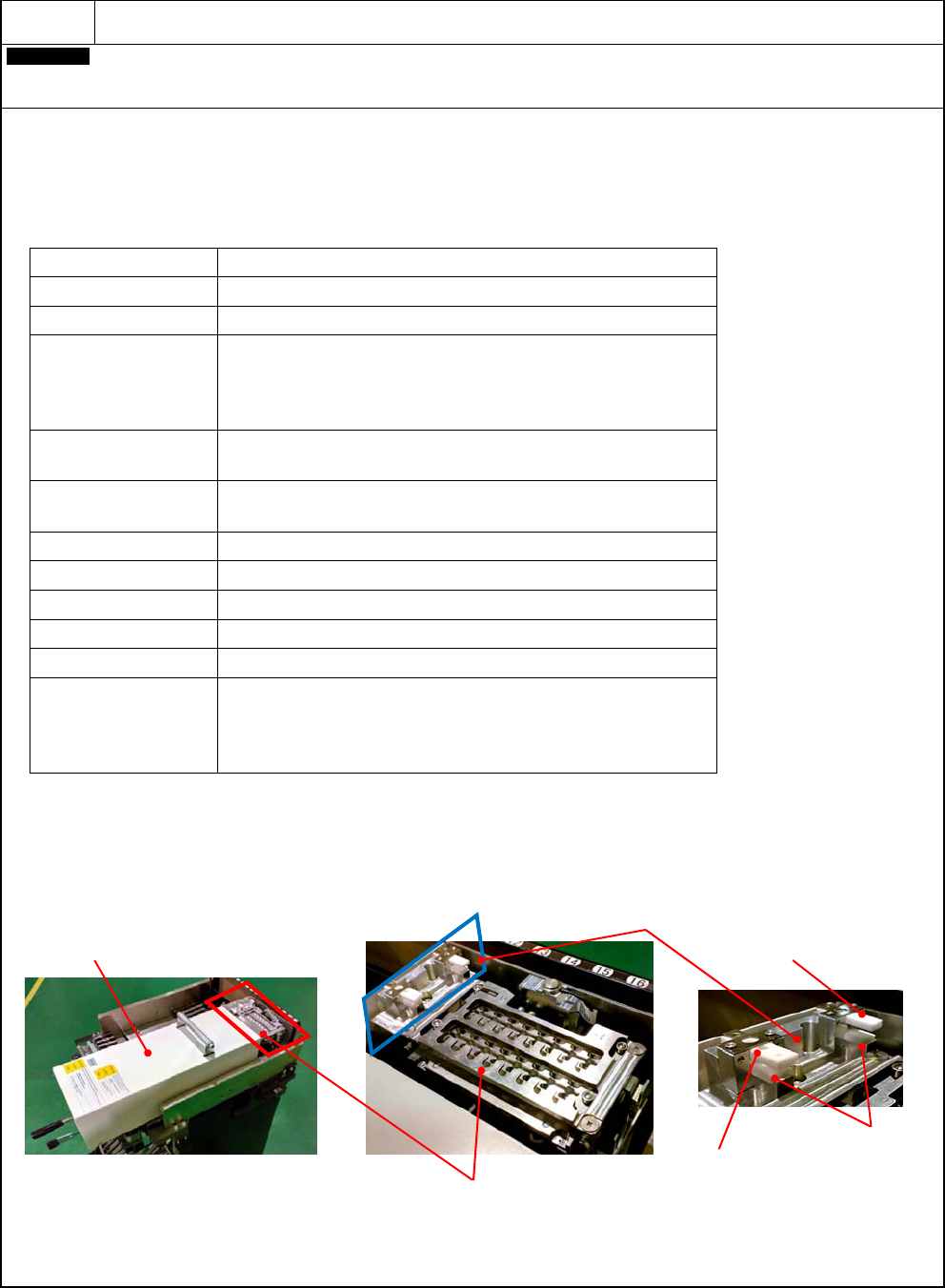

希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫、检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
本单元在 NPM 系列的交换台车，或 13 站供料器座上使用。(右端 8 站)
2. 规格
项 目 规 格
对应机型 NPM-DX, NPM-W2/W, NPM-D3/D2/D, NPM-TT2/TT
※1
对应贴装头 轻量 16V2/16/12/轻量 8/ 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
・ 全检查模式
・ 功能选择模式
(
单独实施①
~
④
)
动作时间
轻量 16V2/16 吸嘴贴装头(全检查模式):
约 10 分/1 贴装头
外形尺寸 W 166 × D 640 × H 240 mm
重量 约 9 kg
电源 DC 24 V(从本体供给)
空圧源 从本体供给
※3
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
・ 吸嘴座板
x 1
・ 侧面过滤器
(
轻量
16V2/16
吸嘴贴装头用
) × 30
・ 侧面过滤器
(12/
轻量
8/ 8
吸嘴贴装头用
) × 30
・ 底部过滤器
× 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「附带供料器用空气供给单元的 17 站交换台车」时，需要「空气供给连接工具包(选购件)」。
3. 注意事项
・ 恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
贴装头维护单元
单元主体
吸嘴座板
底部过滤器
清扫部 轻量
16V2/16
吸嘴贴装头用
侧面过滤器
2/
轻量
8/ 8
吸嘴贴装头用
侧面过滤器
