4 SIPLACE- Linie ein- und ausschalten SIPLACE Softwareanleitung SR.504.xx 4.1 SIPLACE-Linie einsc halten Ausgabe 01/03 DE 52 4 Abb. 4.1 - 1 SIPLACE Pro startet 4.1. 2 W a s Sie be acht en sol lten , bevor Sie di e St ati…
SIPLACE Softwareanleitung SR.504.xx 4 SIPLACE- Linie ein- und ausschalten
Ausgabe 01/03 DE 4.1 SIPLACE-Linie einschalten
51
4 SIPLACE- Linie ein- und ausschalten
In diesem Kapitel wird Ihnen Hilfestellung zum Ein- und Ausschalten der SIPLACE- Linie gege-
ben. 4
4.1 SIPLACE-Linie einschalten
4.1.1 Starten des Programmiersystems SIPLACE Pro
Å
Starten Sie SIPLACE Pro über das Startmenü von Windows NT
Start --> Programme --> Eintrag Siemens SIPLACE
oder
Å Starten Sie SIPLACE Pro
über die Ikone auf dem Desktop.
Das System verbindet sich nun zum SIPLACE Pro Server und öffnet die Bedienoberfläche von
SIPLACE Pro. 4
Während das System die Verbindung zum SIPLACE Pro Server aufbaut, sehen Sie die nachfol-
gende Bildschirmanzeige. 4
4 SIPLACE- Linie ein- und ausschalten SIPLACE Softwareanleitung SR.504.xx
4.1 SIPLACE-Linie einschalten Ausgabe 01/03 DE
52
4

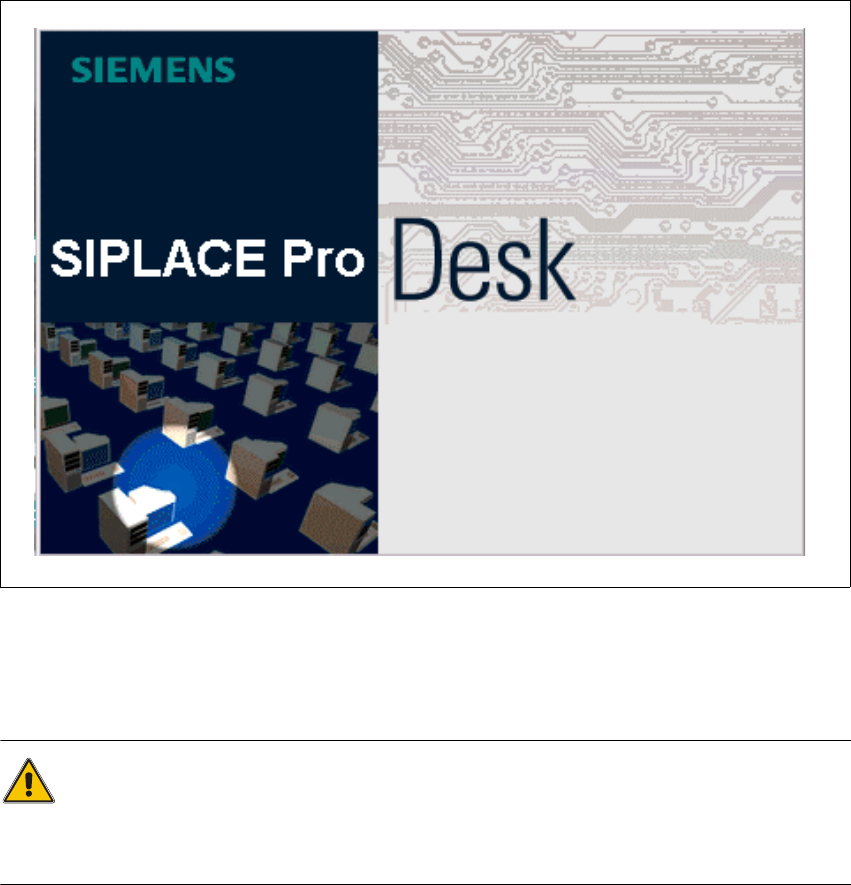

Abb. 4.1 - 1 SIPLACE Pro startet
4.1.2 Was Sie beachten sollten, bevor Sie die Stationen einschalten
ACHTUNG
Bevor Sie die Stationen einschalten, führen Sie bitte die nachfolgend beschriebenen Arbeits-
schritte durch. 4
Å Überprüfen Sie, ob die Stationen an die Strom- und Druckluftversorgung angeschlossen sind.
Å Führen Sie eine Sichtprüfung an den Stationen durch. Achten Sie insbesondere darauf, dass
sich keine Hindernisse im Verfahrbereich der Portale befinden.
Å Stellen Sie sicher, dass sich die z-Achsen aller Köpfe in ihrer oberen Endstellung befinden.
Å Schließen Sie die Fördererabdeckungen und die Schutzhauben.
Å Stellen Sie sicher, dass sich im Diskettenlaufwerk des Stationsrechners keine Diskette befin-
det.
SIPLACE Softwareanleitung SR.504.xx 4 SIPLACE- Linie ein- und ausschalten
Ausgabe 01/03 DE 4.1 SIPLACE-Linie einschalten
53
4.1.3 Station einschalten / Bedienoberfläche des SR-Programms starten
ACHTUNG
Schalten Sie die Station erst ein, wenn am SIPLACE Pro-Rechners Line Control GUI gestartet und
ein Auftrag vorgegeben wurde.
Erst jetzt kann ein Referenzlauf durchgeführt werden. Ansonsten steht die Maschine auf “Warten
auf Verbindung mit SIPLACE Pro”. 4
Å Schalten Sie die Station am Hauptschalter ein und überprüfen Sie nach dem Einschalten, ob
die Manometer den erforderlichen Betriebsdruck anzeigen.
Die Stationsrechner-Software wird hochgeladen. Bei angeschlossenem SIPLACE Pro-Rech-
ner und einwandfreier Kommunikation erscheint die Grundansicht der SR-Bedienoberfläche
für die Bedienebene „Bediener“ (siehe Abb. 4.1 - 2).
4

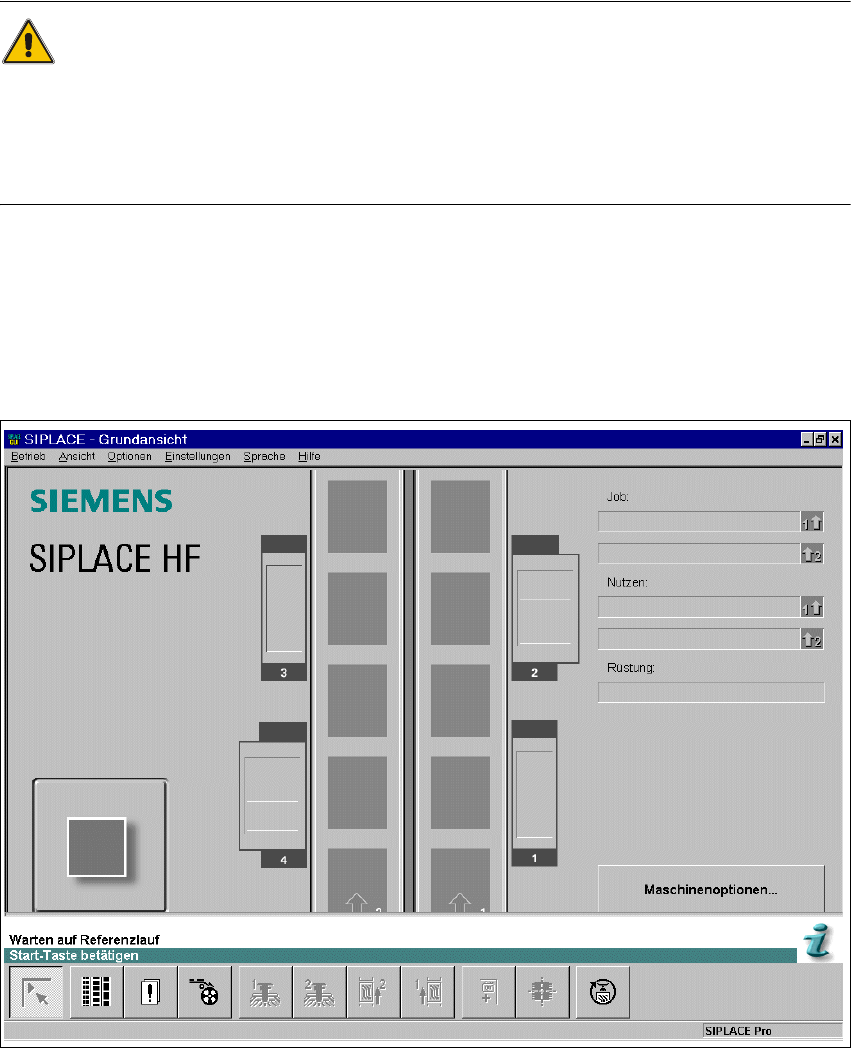

Abb. 4.1 - 2 Grundansicht nach dem Laden der SR-Software
