8 Neue Funk tionalitäten 504.01 SIPLACE Softwareanleitung SR.504.xx 8.9 Langsamfahrt der Hauptachsen und Ster n bei gesc hlossener Haube Ausgabe 01/03 DE 92 8.9 Lan gsamfa hrt der Haupt ach sen und S tern bei geschloss e…
SIPLACE Softwareanleitung SR.504.xx 8 Neue Funktionalitäten 504.01
Ausgabe 01/03 DE 8.8 GEM 504
91
8.7.1 Mapping
Folgende Anpassungen wurden für die Sotwareversion 504 vorgenommen: 8
– Anpassungen an modularen Transport der SIPLACE HF: Automatisches Einfahren der Map-
pingplatte.
– Glasrastermappingplatte: Die neue Mappingplatte kann sowohl für den Einzeltransport als
auch (durch um 90° Grad gedrehtes Einlegen) für den Doppeltransport bei der HF genutzt wer-
den. Die bisher bereits vorhandenen Mappingplatten werden weiterhin unterstützt.
– Auswahl der entsprechenden Kamera: Der KalibrierService entscheidet im Falle des Vorlie-
gens sowohl einer FC – als auch einer IC-Kamera selbständig, welche Kamera für den Map-
pingvorgang verwendet wird. Wenn beide Kameras vorhanden sind, wird die FC-Kamera
verwendet.
– Protokollierung: Umfangreiches Protokollverfahren.
– Bezug auf das Bestücknest: Der erste Mappingpunkt bezieht sich nun relativ auf das Bestück-
nest. Ein „Nichtfinden“ der ersten Mappingposition ist somit ausgeschlossen.
HINWEIS:
Die detaillierte Beschreibung der Mapping-Funktionen entnehmen Sie bitte der „Softwareanlei-
tung SITEST 504“. 8
8.8 GEM 504
Alle Änderungen der GEM 504 Software gegenüber der Version GEM 503 wurden zur Integration
des neuen Twin Head und der Umstellung auf µm vorgenommen. 8
8 Neue Funktionalitäten 504.01 SIPLACE Softwareanleitung SR.504.xx
8.9 Langsamfahrt der Hauptachsen und Stern bei geschlossener Haube Ausgabe 01/03 DE
92
8.9 Langsamfahrt der Hauptachsen und Stern bei
geschlossener Haube
Da bei der SIPLACE HF kein Schlüsselschalter mehr vorhanden ist, gibt es eine neue Software-
option, die die Schlüsselschalterfunktionalität in ähnlicher Form zur Verfügung stellt. 8

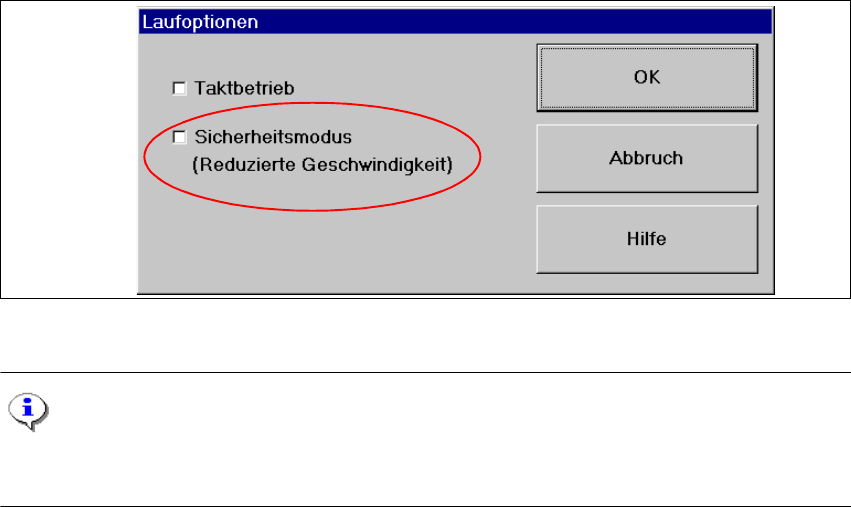

Aufzurufen ist diese Funktion über Optionen -->Laufoptionen... --> Kontrollkästchen Sicher-
heitsmodus (Reduzierte Geschwindigkeit). 8
Ist das Kontrollkästchen aktiviert, verfahren die Portal- und Sternachsen langsam (ca. 10 % der
Maximalgeschwindigkeit). Die Langsamfahrt ist eingeschaltet. 8
Ist das Kontrollkästchen deaktiviert, verfahren alle Achsen mit maximal möglicher Geschwindig-
keit. Die Langsamfahrt ist ausgeschaltet. 8
8
Abb. 8.9 - 1 Laufoptionen
HINWEIS:
Die Option "Sicherheitsmodus (Reduzierte Geschwindigkeit)" steht nur auf der Bedienebenen
"Einrichter" und "Servicetechniker" zur Verfügung. 8
SIPLACE Softwareanleitung SR.504.xx 8 Neue Funktionalitäten 504.01
Ausgabe 01/03 DE 8.10 Notaus ohne LP-Kontrolle
93
8.9.1 Funktionalitäten/Einschränkungen bei offener Haube und der Option
"Sicherheitsmodus"
– möglich sind Vakuum- und Blasluftmessungen für Revolverkopf und Twin-Head
– möglich ist das Quittieren von Pipetten, Magazinen und Garagen für RV-Kopf und Twin-Head
– möglich ist die Betätigung der Verriegelung (auf/zu) beim RV-Pipettenwechsler
– gesperrt sind alle Funktion mit den Hauptachsen
– gesperrt sind alle Achsfunktionen beim Revolverkopf wie z.B. Stern takten, Dp drehen etc.
– gesperrt sind alle Achsfunktionen beim Twin-Head, wie Segment/Kopfreferenzlauf und Dp dre-
hen
8.10 Notaus ohne LP-Kontrolle
Tritt während der Bestückung ein Notaus auf (Notaus-Taster, Druckluft-Abfall, Haube geöffnet),
musste bisher diese LP im Ausgabeband immer kontrolliert und fortgesetzt werden. 8

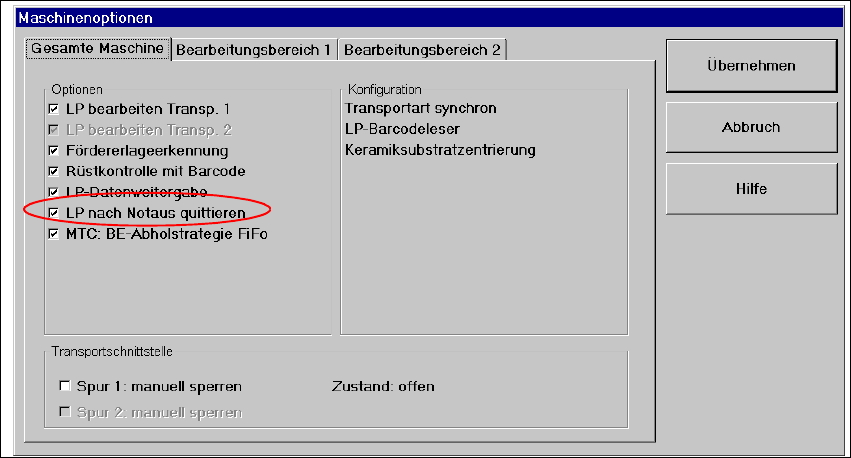

Ab Software-Version 504 kann dieses Verhalten in den Maschinenoptionen abgeschaltet werden
(ab Bedienerlevel Einrichter). Bei einem Notaus wird dies im sich öffnenden Dialog angezeigt. 8
8
Abb. 8.10 - 1 Maschinenoptionen
