SIPLACE Softwareanleitung SR.504.xx 8 Neue Funktionalitäten 504.01
Ausgabe 01/03 DE 8.11 Notbetrieb Bestückbereich abschalten
95
8

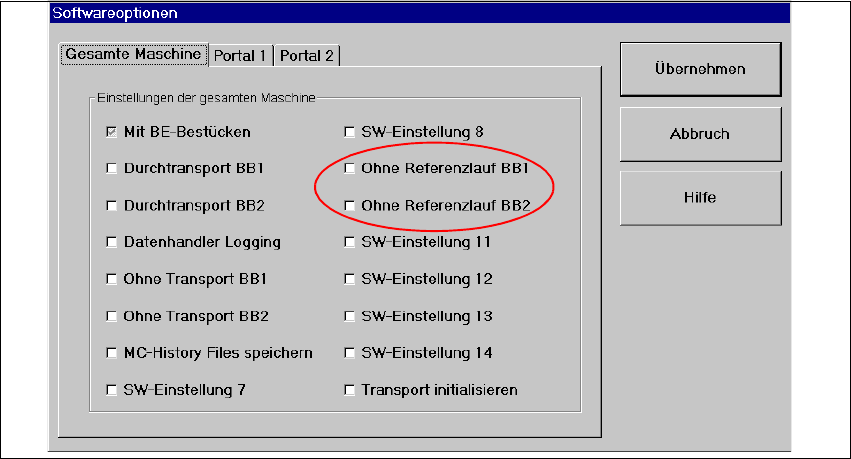

Abb. 8.11 - 1 Softwareoptionen
Da dieses Feature als Notbetrieb gedacht ist, werden nicht alle Fälle, vor allem beim Wiederein-
schalten des BBs unterstützt. 8
8 Neue Funktionalitäten 504.01 SIPLACE Softwareanleitung SR.504.xx
8.12 CAN-Anschaltung Ausgabe 01/03 DE
96
8.12 CAN-Anschaltung
Die CAN-Anschaltung wurde um folgende Merkmale erweitert: 8
– Baudrateneinstellung
– CAN-ID Vergabe
– Unterstützung des Plattform III Protokolls
8.13 CAN-/Achstreiber
Der Achstreiber im Maschinencontroller MC ist für die Kommunikation zur Achse zuständig. Für
die Siplace HF wurde diese Schnittstelle von SMP-Bus auf CAN-Bus umgestellt. Als Protokoll wird
das der Plattform III für Subsysteme auf dem CAN-Bus verwendet. 8
Damit muss in der Achsfirmware keine zusätzliche Softwareversion erstellt werden, um das bis-
herige Protokoll der Plattform II vom SDP-Bus auf CAN abzubilden. Gleichzeitig mit dem Wechsel
auf die Schnittstelle CAN-Bus ändert sich in der Achsfirmware auch die Datenstruktur. 8
8.14 Barcode-Leser
8.14.1 BE Barcode-Leser
Bei der Softwareversion 504 kann sowohl der vorhandene schnurgebundene Barcodeleser, der
zur Rüstkontrolle gehört als auch der SIPLACE Mobile Verifier (SMV) eingesetzt werden. 8
Die Rüstkontrolle kann über das Menü Ansicht --> Rüstung aufgerufen werden. 8
8.14.2 LP Barcode-Leser
Bei der Softwareversion 504 kann sowohl der vorhandene Strich-Barcodeleser, als auch der 2D-
Barcodeleser eingesetzt werden. 8
Der Dialog "Leiterplattenbarcode" kann über das Menü Optionen --> LP-Barcode... aufgerufen
werden. 8
SIPLACE Softwareanleitung SR.504.xx 8 Neue Funktionalitäten 504.01
Ausgabe 01/03 DE 8.15 OIS
97
8.15 OIS
Die Software-Version OIS 2.2 unterstützt die SIPLACE HF. 8
HINWEIS:
Die detaillierte Beschreibung der Softwareoption OIS 2.2 entnehmen Sie bitte der Anleitung „Erste
Schritte mit OIS 2.2“ sowie der Online-Hilfe für OIS 2.2. 8
8.16 Feinkalibrieren
Die Funktionalitäten gegenüber Software 502 wurden um folgende TWINHead - Leistungsmerk-
male erweitert: 8
– Bestücken und messen eines kompletten TWINHead Nutzens (24 Bauelemente pro Segment)
– Bestücken und messen eines einzelnen TWINHead Segment Nutzens (48 Bauelemente pro
Segment)
– Kombination der oben genannten Szenarien mit jeder stationären BE-Kamera
– Erfassen und Einrechnen von segmentspezifischen Offsets für den TWINHead
– Verwendete Bauelemente IC-Kamera CC02-05, FC-Kamera CC07-500
Die Feinkalibrierung kann über das Menü Optionen--> Modus Feinkalibrierung... aufgerufen
werden: 8
8
Abb. 8.16 - 1 Dialog "Feinkalibrierung"
