JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 1 页共 6 页

元件数据库的建立与使用

劲拓公司 AOI 元件数据库分两种类型：一种是以元件规格来命名的，文件

后缀名为“SHP”的形状类别数据库，如：0603C 0.8.shp。

另一种是以元件物料编号来命名的，文件后缀名为“DEF”的定义文件数

据库，如 00101324.def。

以下将两种数据库的建立与使用方法说明如下，

一、SHP 类数据库建立：

第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

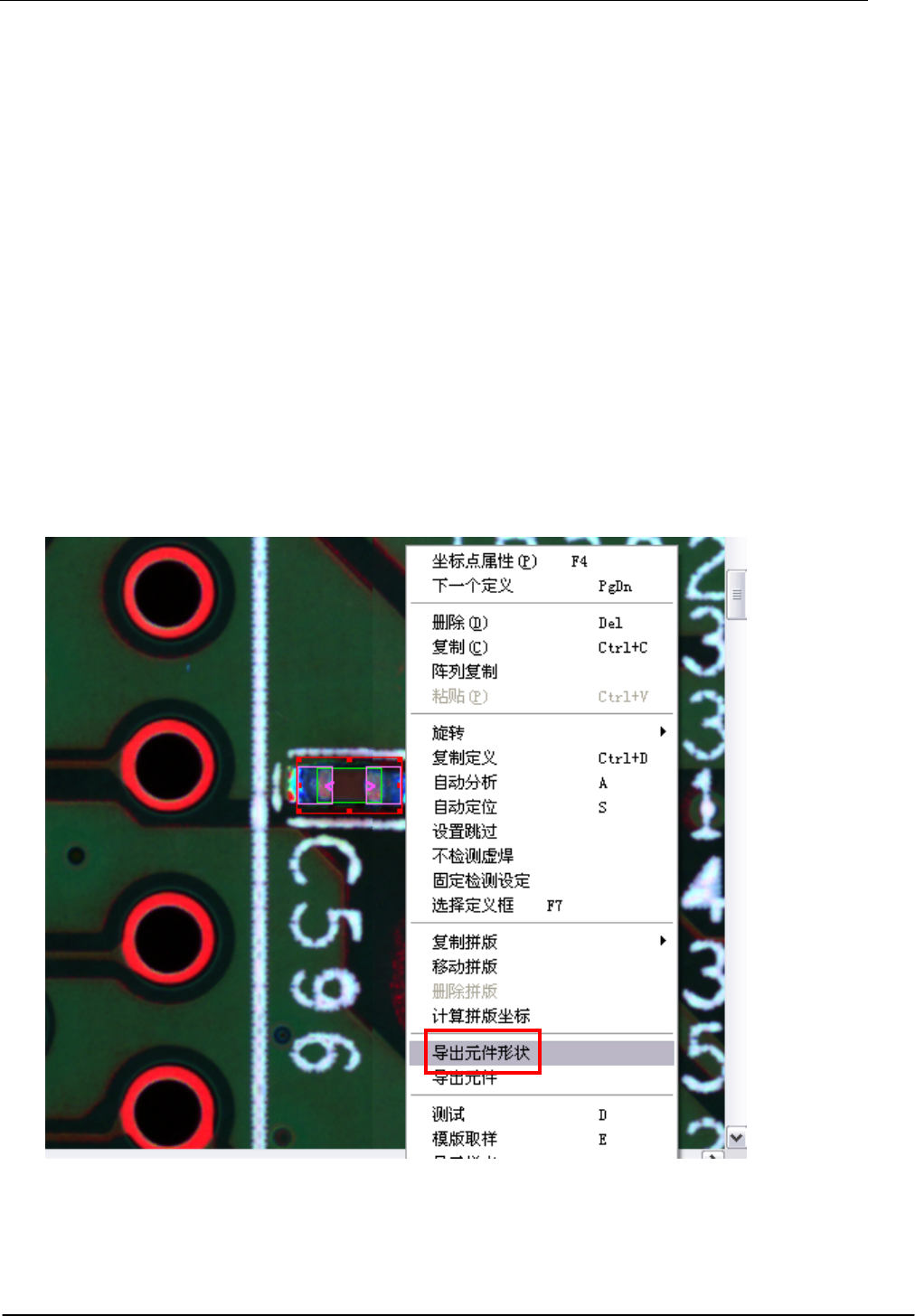

第二步、激活要建立的数据库的元件定义并点鼠标右键选择”导出元件形状”功能，如下

图：

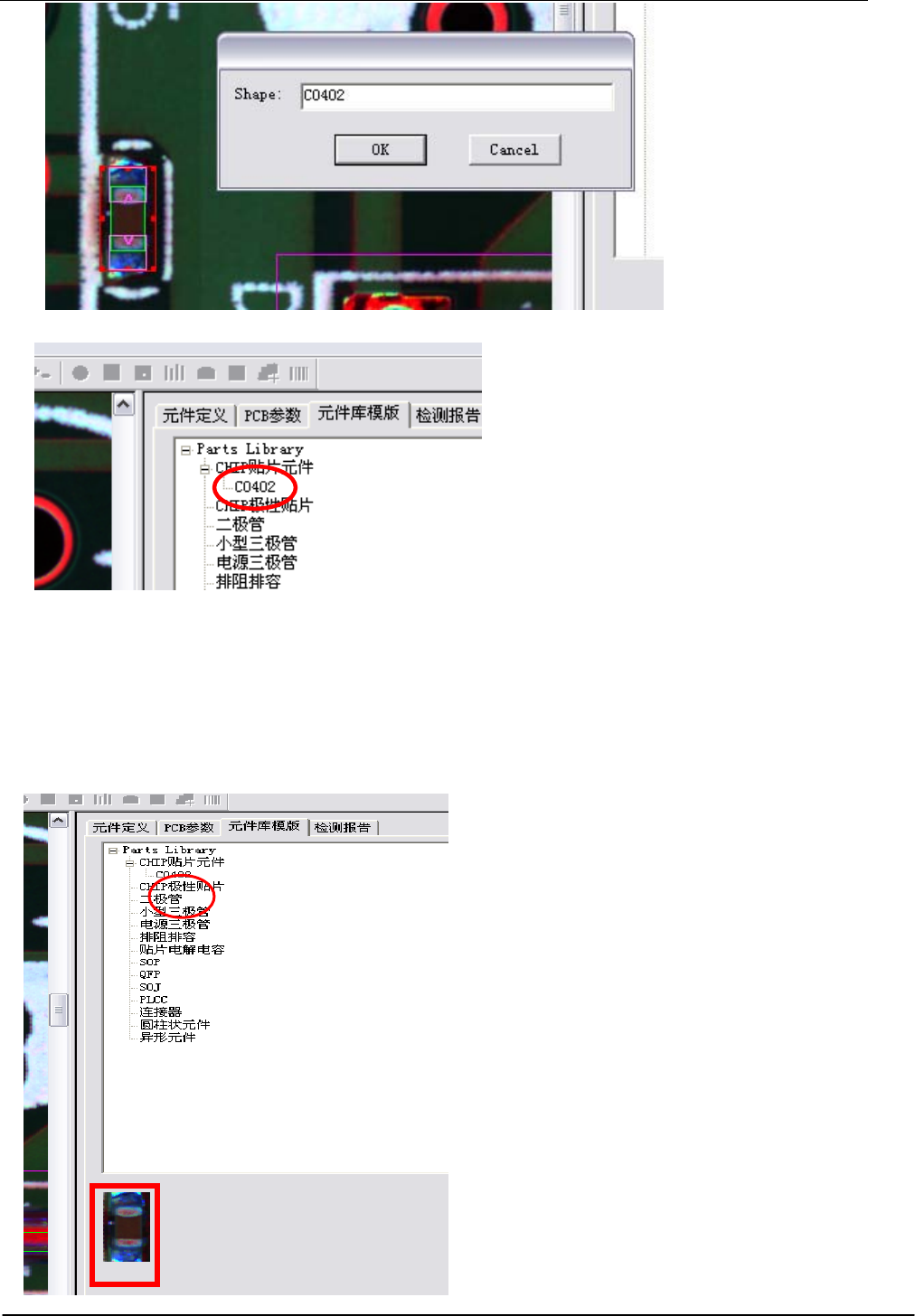

然后输入需保存的数据名称，如：C0402 等，系统会在元件数据库文件夹内，新建一个

以该名称命名的、后缀为 SHP 的文件。如下图：

JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 2 页共 6 页

保存完成的元件数据出现在离线编辑窗口的右边的“元件库模版”选项中显示，如下图：

二、SHP 类元件数据库的使用方法：

第一步、用鼠标左键双击元件坐标位置后点击元件库模版

第二步、用鼠标单击所需要的元件库类型，这时候，鼠标会变成十字形状，并且该元件数

据库的会图像出现在下方，如下图：

JT 深圳市劲拓自动化设备股份有限公司（培训资料）

第 3 页共 6 页

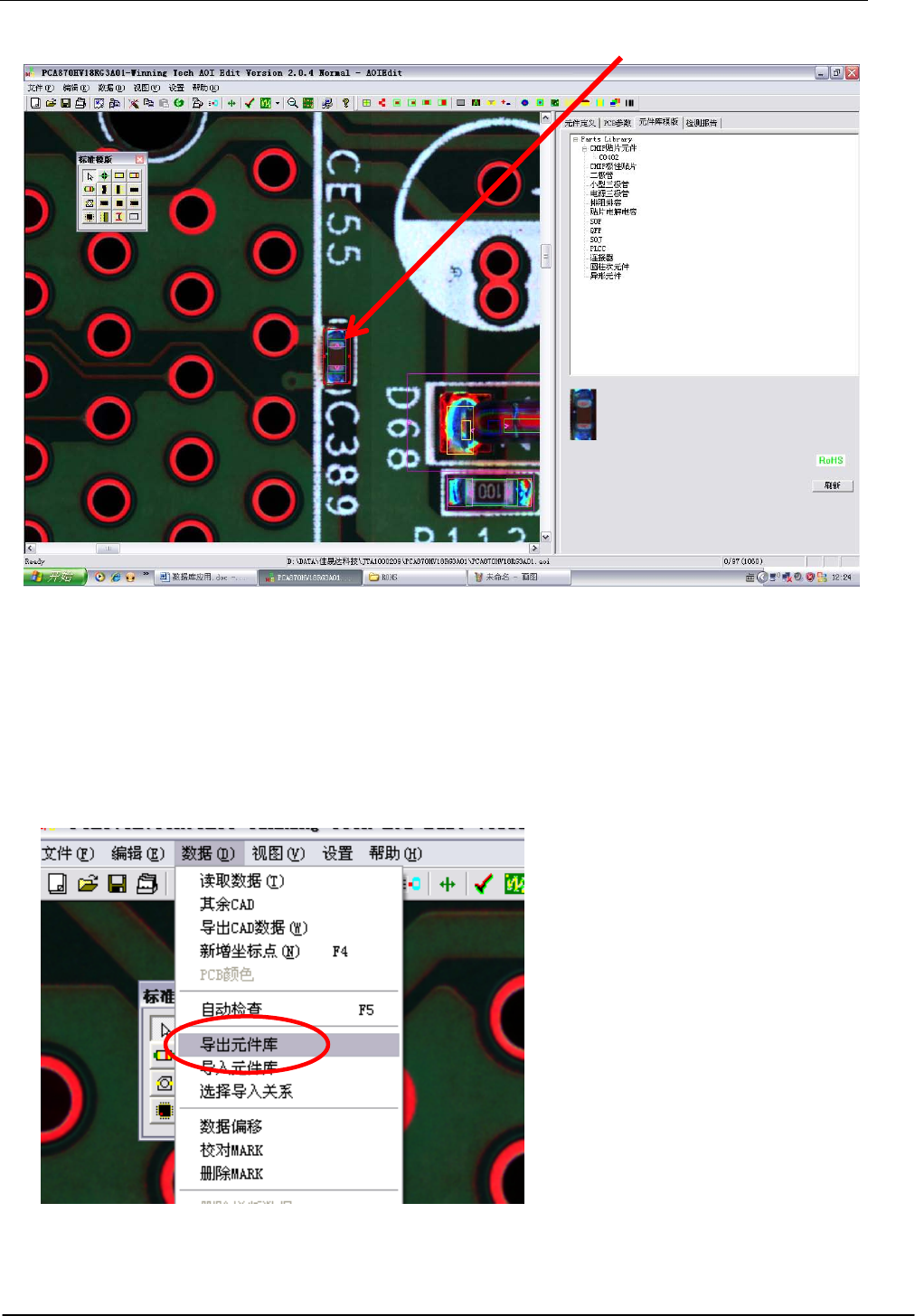

第三步、移动鼠标到需要使用该元件数据的坐标位置，然后单击鼠标左键，将元件数据粘

贴到该位置，成功后元件定义框会出现在图像上方，如下图：

使用元件库后，可根据元件的实际测试情况进行调试等工作，调试完成后，可将定义复制

到其他元件上。

三、DEF 类数据库建立：

第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

第二步、点击 AOIEDIT 菜单中的“数据————导出元件库”选项，如下图：

第三步、点击“导出元件库“选项后，系统会弹出对话框，选择需要导出的元件定义类型，

如下图：
