0003 Clamp Unit Cover 2 2 Clamp Unit 1 3 5 2 4 5 7 6 8 9 11 10 CLAMP UNIT COVER L,R CLAMP UNIT COVER L,R CLAMP UNIT COVER L,R N o . Part No. Part Name Q'ty R e m arks Date Revised No. 1 KV8-M3798-00X VALVE COVER, R …

100%1 / 11
1
2

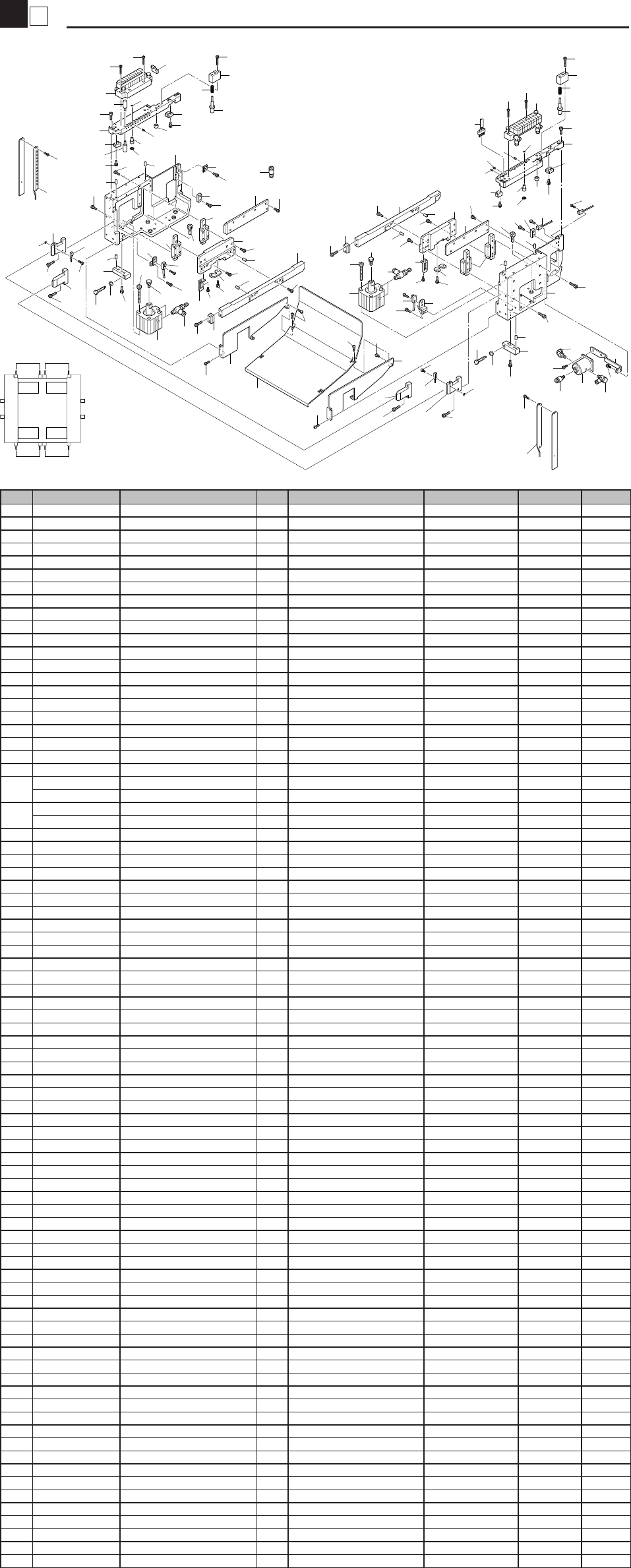

Clamp Unit
Clamp Unit
FES20-1105
48
7
44
44
18
66
52
53
6
5
54
49
22
36
27
10
64
8
48
59
51
35
9
2
52
21
23
58
34>72
74
75
73
57
59
18
47
47
52
42
44
42
21
42
52
23
19
42
52
52
30
46
3
56
26
28
25
55
1
32
60
53
5
51
35
23
50
50
19
37
63
17
41
52
66
44
a
b
31
29
50
13
33
63
57
39
38
65
69
20
33
28
22
40
56
4
11
68
50
42
17
44
47
37
57
67
34>71
73
74
75
57
34
57
34
58
41
20
12
16
50
14
15
42
42
47
42
50
50
43
62
61
32
42
57
54
40
55
a b
ab
25
26
10
49
64
50
13
61
42
52
15
14
24
45
70
76
77
76
77
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KV8-M3761-01X BASE, R 1
2 KV8-M3762-01X BASE, L 1
3 KV8-M3763-01X UPPER PLATE, R 1
4 KV8-M3764-01X UPPER PLATE, L 1
5 KV8-M3765-01X SLIDE PLATE 2
6 KV8-M3766-01X CLAMP PLATE, R 1
7 KV8-M3767-01X CLAMP PLATE, L 1
8 KV8-M3768-01X GUIDE PLATE, R 1
9 KV8-M3769-01X GUIDE PLATE, R 1
10 KV8-M3771-00X PAD 2
11 KV8-M3772-00X PAD 1
12 KV8-M3773-00X PAD 1
13 KV8-M3774-00X BUSH 2
14 KG2-M3411-00X PACKING 20
15 KV8-M3775-00X AIR SOCKET, 1 20
16 KV8-M66T2-00X HARNESS 22-2 1 I/O FEEDER
17 KV8-M3783-00X CYLINDER 2
18 KV8-M3784-00X CYLINDER JOINT, A 2
19 KV8-M3785-00X CYLINDER JOINT, B 2
20 KV8-M3786-00X DOG 2
21 KV8-M3787-00X SENSOR BRACKET 2
22
KV8-M3788-00X VALVE ASSY,10 2
KGB-M37P1-00X VALVE 1 Spare
22-1
KGB-M3788-00X VALVE ASSY,10 2 (2001/6/7) M160051 NG
KGB-M37P1-00X VALVE 1 Spare
23 KV8-M3789-00X GUIDE 2
24 KV8-M3790-00X SENNSOR BRACKET 1
25 KV8-M3791-00X BLOCK 2
26 KV8-M3792-00X PUSH PIN 2
27 KV8-M37A8-00X VALVE BRACKET 1
28 KV8-M3794-00X SPRING 2
29 KV8-M3795-00X BACK COVER 1
30 KV8-M3796-00X SIDE COVER, R 1
31 KV8-M3797-00X SIDE COVER, L 1
32 KV8-M37A1-00X BLOCK 2
33 KV8-M37A2-00X LOCATING BOLT 2
34 KV8-M37A3-00X GUIDE BLOCK 2 (Steel) Black
34-1 KU5-M3AA3-00X GUIDE BLOCK 2 (Resin) White (2001/12/25) M1Y0090 OK
35 KV8-M37A7-00X PAD 2
36 KV8-M655F-00X SENNSOR 1-3, ASSY 1
37 KV8-M655T-00X SENNSOR 1-12, ASSY 2
38 KV8-M37A9-00X AIR PILOTED VALVE 1
39 TS6-01 JOINT 1
40 TSH4-M5 JOINT 1
41 SC6-02MA SPEED CONTROLLAR 4
42 99480-06014 PIN, PARALLEL 10
43 91609-16004 PIN, SPRING 1
44 98907-03005 SCREW, BINDING HEAD 8
45 93A18-02006 BOLT HEX. SOCKET HEAD 2
46 93A18-02004 BOLT HEX. SOCKET HEAD 2
47 91317-03005 BOLT HEX. SOCKET HEAD 10
48 91317-03006 BOLT HEX. SOCKET HEAD 20
49 91317-03025 BOLT HEX. SOCKET HEAD 4
50 91317-04008 BOLT HEX. SOCKET HEAD 24
51 91317-04010 BOLT HEX. SOCKET HEAD 4
52 91317-04012 BOLT HEX. SOCKET HEAD 16
53 91317-04016 BOLT HEX. SOCKET HEAD 8
54 91317-04025 BOLT HEX. SOCKET HEAD 4
55 91317-04030 BOLT HEX. SOCKET HEAD 4
56 91317-05020 BOLT HEX. SOCKET HEAD 12
57 91317-05025 BOLT HEX. SOCKET HEAD 8
58 91317-06060 BOLT HEX. SOCKET HEAD 8
59 91317-08020 BOLT HEX. SOCKET HEAD 8
60 TL4-02 JOINT 1
61 92A08-03303 SET SCREW 23 M3X3
62 92A08-03003 SET SCREW 2 M3X3
63 95307-08600 NUT HEXAGON 2
64 KM1-M7186-00X O-RING 20 5X1.0
65 SL6-02 JOINT 1
66 KV8-M37A6-00X SAFTY PAD 2
66-1 KU5-M3AA6-00X SAFTY PAD 2 (2001/2/9) M120061 OK
67 98907-04006 SCREW, BINDING HEAD 2
68 KV8-M37S2-00X AIR SOCKET, 2 ASSY 1
69 98907-03006 SCREW, BINDING HEAD 2
70 KGB-M37P1-00X VALVE 1 Spare Parts
71 KGC-M3AA3-A1X GUIDE BLOCK R 2 Right
72 KGC-M3AA3-B1X GUIDE BLOCK L 2 Left
73 KGC-M3AA4-00X SQUARE NUT 4
74 98902-03010 SCREW BINDING HEAD 4
75 KGC-M655T-00X SENSOR, 1-12 4
76 KGC-M655E-00X SENSOR, ASSY 4
77 91312-04012 BOLT HEX. SOCKET HEAD 16

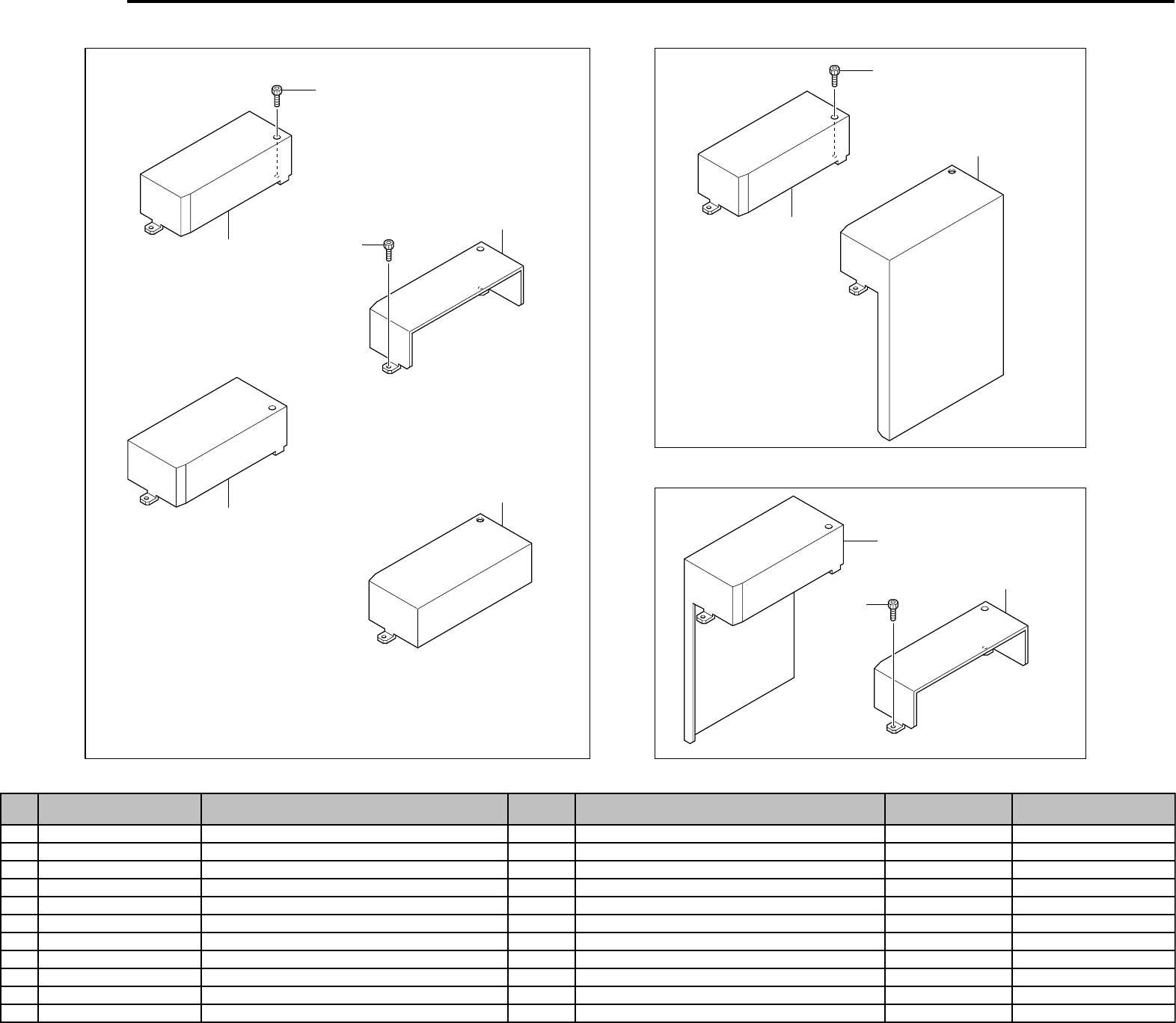

0003
Clamp Unit Cover
22
Clamp Unit
1
3
5
2
4
5
7
6
8
9
11
10
CLAMP UNIT COVER L,R CLAMP UNIT COVER L,R
CLAMP UNIT COVER L,R
No. Part No. Part Name Q'ty Remarks Date Revised No.
1 KV8-M3798-00X VALVE COVER, R 1 R, OUT
2 KV8-M3799-00X VALVE COVER, L 1 L, OUT
3 KV8-M37A4-00X VALVE COVER, R-2 1 R, CENTER
4 KV8-M37A5-00X VALVE COVER, L-2 1 L, CENTER
5 98907-03005 SCREW BINDING HEAD 8
6 KV8-M3799-00X VALVE COVER, L 1 L, OUT
7 KV8-M37A4-10X VALVE COVER, R-2 1 R, CENTER
8 98907-03005 SCREW BINDING HEAD 4
9 KV8-M3798-00X VALVE COVER, R 1 R, OUT
10 KV8-M37A5-10X VALVE COVER, L-2 1 L, CENTER
11 98907-03005 SCREW BINDING HEAD 4
1
3

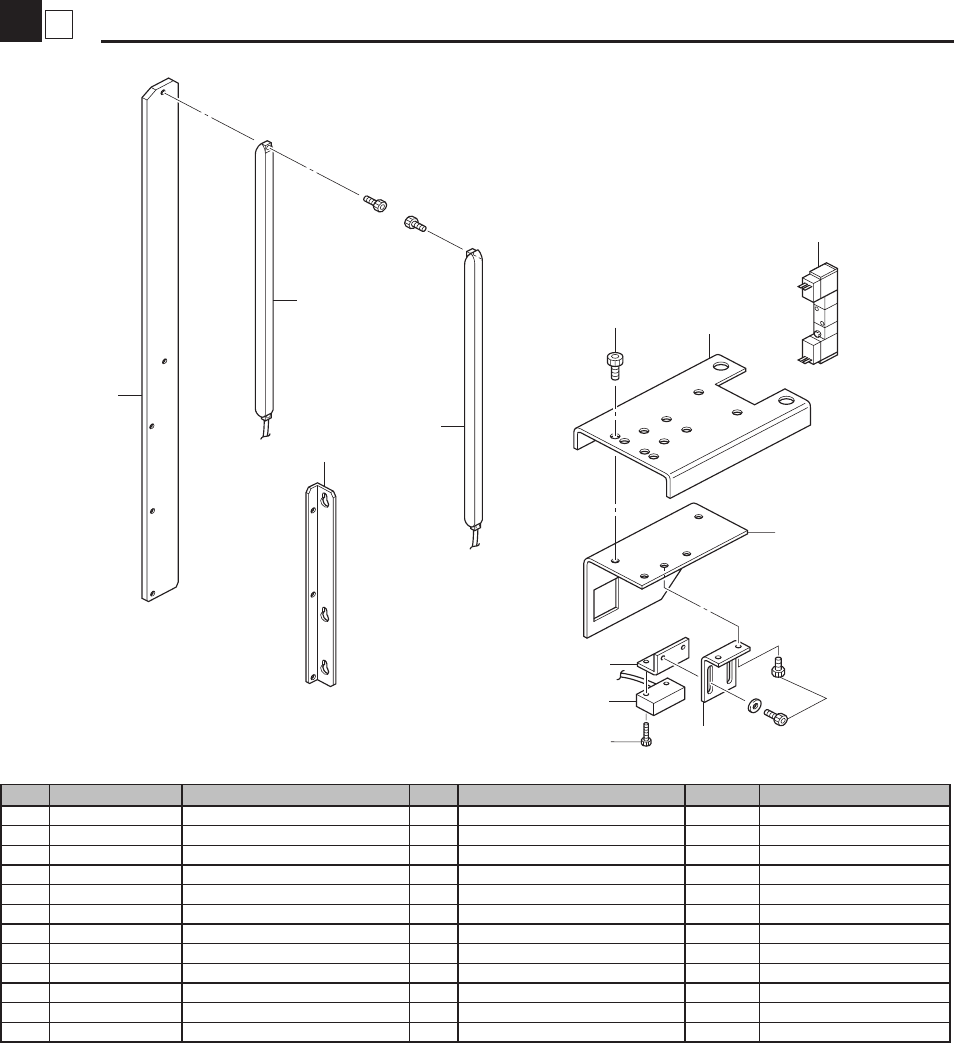

20NS El Front R
El
FES20-0003
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 KV7-M3485-00X GUIDE, UNDER 1 1
2 KV7-M3487-01X STAY, UNDER 1 1
3 KM9-M3489-00X STAY, SENSOR 3 1
4 KM9-M3490-00X STAY, SENSOR 4 1
5 KV8-M37N1-00X PLATE 1
6 KV8-M37N2-00X BRACKET, R 1
7 KM8-M3483-00X VALVE 1
8 KV8-M655E-01X SENSOR, ASSY 1
9 91317-05010 BOLT HEX, SOCKET HEAD 3
10 91317-04010 BOLT HEX, SOCKET HEAD 4
11 91317-03016 BOLT HEX, SOCKET HEAD 2
12 KV8-M655A-00X SENSOR, 1-1 ASSY 1
