- 134 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37917 UPPER_DC_GUIDE_STAND_L アッパー ＤＣ ガイドスタンド Ｌ 4 2 SL-6061292 -TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ 8 3 401-37918 UPPER_DC_GUIDE_STAND_R アッパー ＤＣ ガイドスタンド Ｒ …
- 133 -

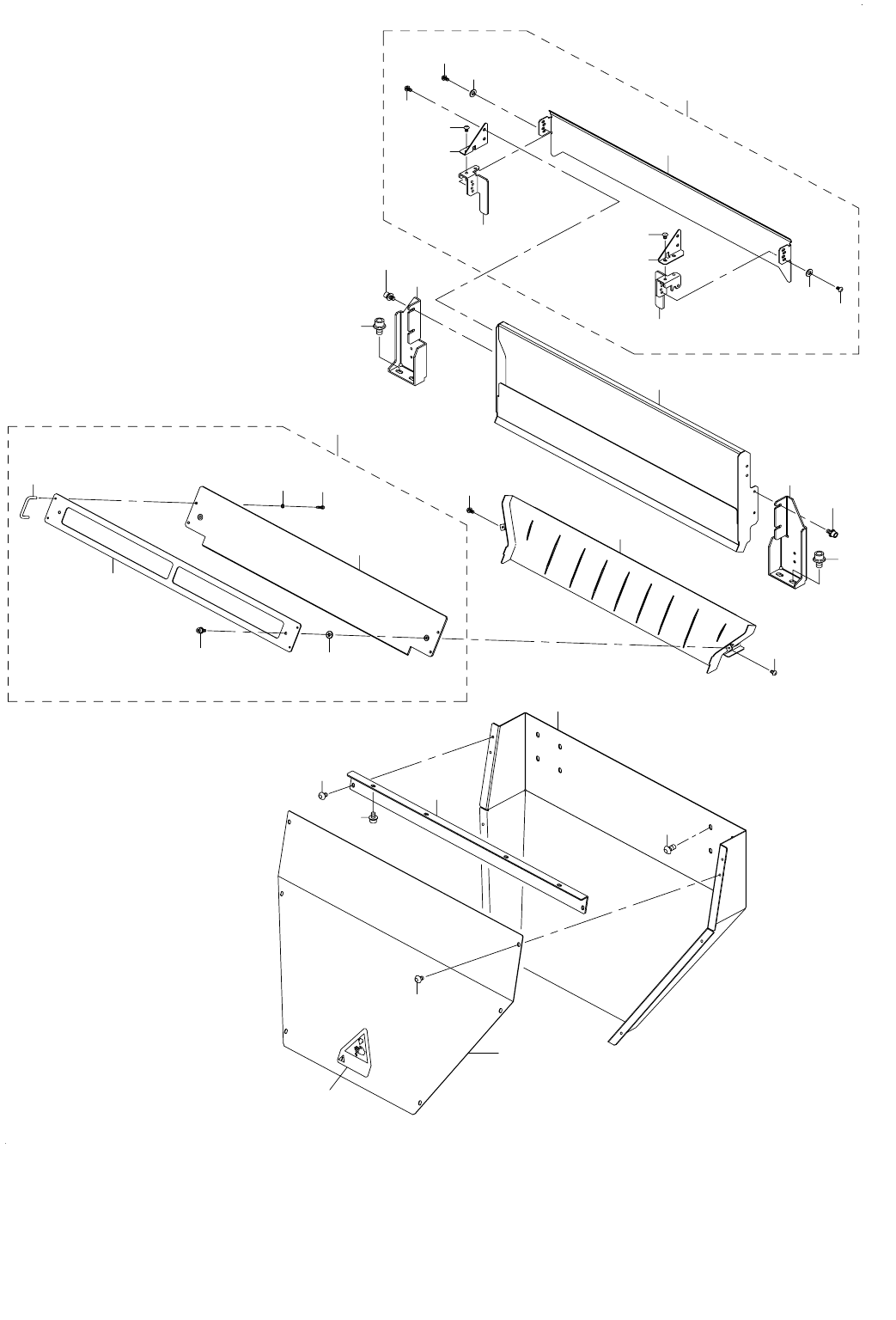

67.FIXING BANK COMPONENTS FOR ETF(3)
ＥＴＦ 用固定バンク関係（３）
6
15
16
17
18
21
14
29
24
28
26
27
23
22
25
2
4
5
1
2
5
3
31
30
31
7
8
13
10
11
9
12
21
21
18
19
21
20
21
- 134 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37917 UPPER_DC_GUIDE_STAND_L
アッパー ＤＣ ガイドスタンド Ｌ
4
2 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
8
3 401-37918 UPPER_DC_GUIDE_STAND_R
アッパー ＤＣ ガイドスタンド Ｒ
4
4 401-37902 UPPER_DC_GUDE_B
アッパー ＤＣ ガイド Ｂ
4
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
6 401-38493 UPDC_COVER_ASSY
上部排出ガイドカバー組
4
7 401-37913 UPDC_COVER_B
アッパー ＤＣ カバー Ｂ
(1)
8 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャ ＴＭ −１４７−１
(2)
9 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
10 401-37912 UPDC_COVER_SUP_PLATE
アッパー ＤＣ カバースプリングプレート
(1)
11 E4607-717-000 STACKER HANDLE
スタッカハンドル
(2)
12 SM-6861052-TP SCREW
六角穴ボルト
(4)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(4)
14 401-38497 SHUTTER_ASSY_EO
シャッタ組＿固定
4
15 401-25954 SHUTTER_ARM_L
シャッターアーム Ｌ
(1)
16 401-25955 SHUTTER_ARM_R
シャッターアーム Ｒ
(1)
17 401-37910 UPPER_DC_GUIDE_SHUTTER
アッパー ＤＣ ガイドシャッター
(1)
18 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
19 401-25952 LOCK_BR_L
ロックブラケット Ｌ
(1)
20 401-25953 LOCK_BR_R
ロックブラケット Ｒ
(1)
21 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(12)
22 401-26034 BOTTOM_DISCHARGE_GUIDE(EO)
下排出ガイド（ＥＯ）
4
23 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
16
24 401-26033 BOTTOM_COVER_ANGLE
ボトムカバーアングル
4
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
26 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
27 401-26035 BOTTOM_DISCHARGE_COVER(EO)
下排出ガイド（ＥＯ）
4
28 CM-3002000-05 FINGER INJURY CAUTION LABEL (75)
指怪我注意シール （７５）
4
29 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
24
30 401-37911 UPDC_GUIDE
アッパー ＤＣ ガイド
4
31 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ ４ Ｌ ＝５
24
- 135 -

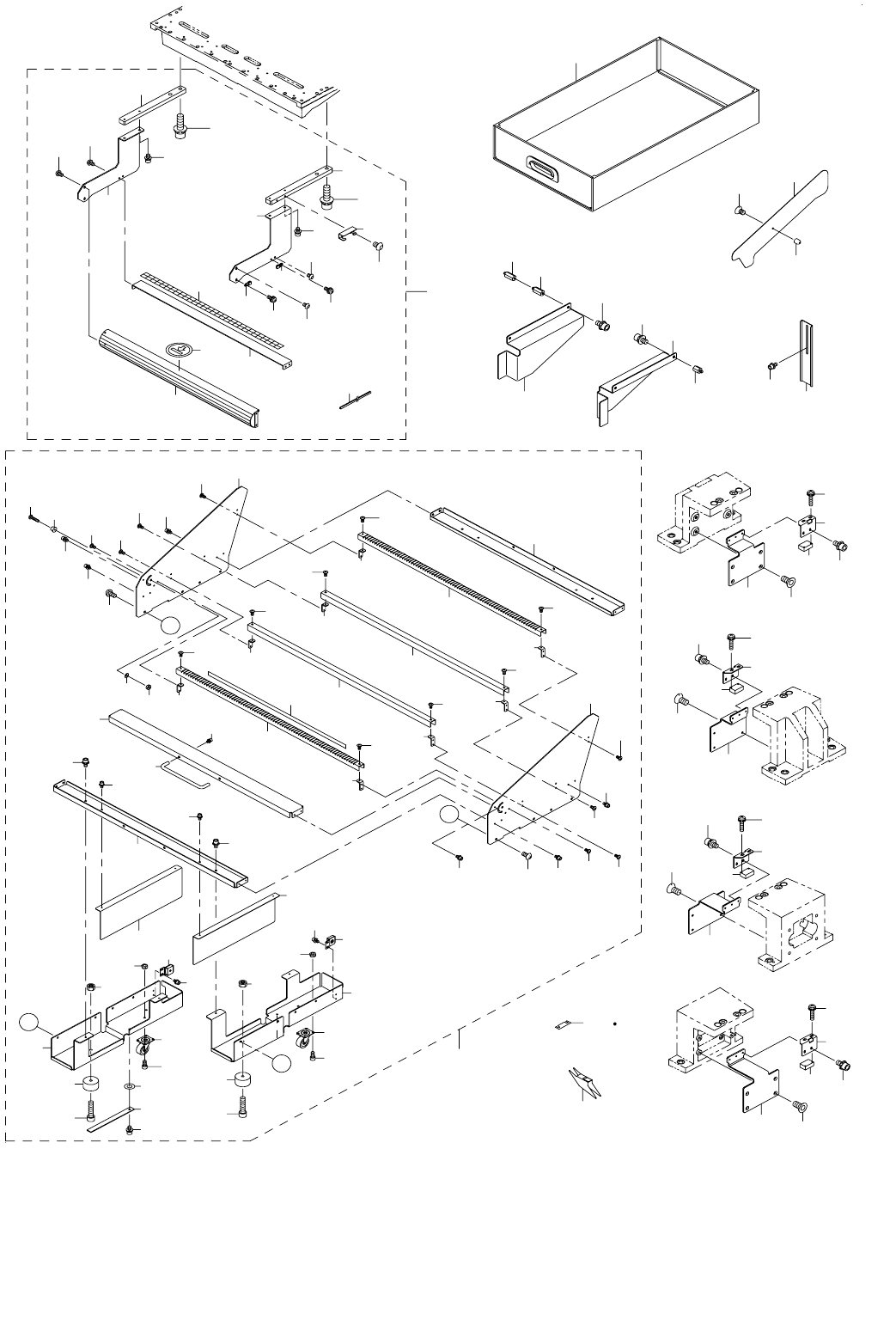

68.FIXING BANK COMPONENTS FOR ETF(4)
ＥＴＦ 用固定バンク関係（４）
64
63
63
62
64
64
61
64
61
59
68
67
61
67
60
68
68
66
60
66
59
68
61
10
2
7
3
4
5
3
8
8
10
11
9
13
6
12
14
15
16
15
16
13
17
21
21
22
22
23
24
23
19
24
25
25
26
26
28
29
27
31
31
30
32
34
34
35
37
35
36
35
35
35
A
A
38
B
B
38
38
38
38
38
35
36
35
37
38
38
38
38
38
38
38
38
38
39
40
40 40
40
40
39
41
41
42
43
45
44
45
44
20
40
30
18
73
52
52
70
71
72
53
54
69
1
56
56
57
58
38
35
33
51
55
2
62
65
48
49
39
47
46
50
