- 103 -

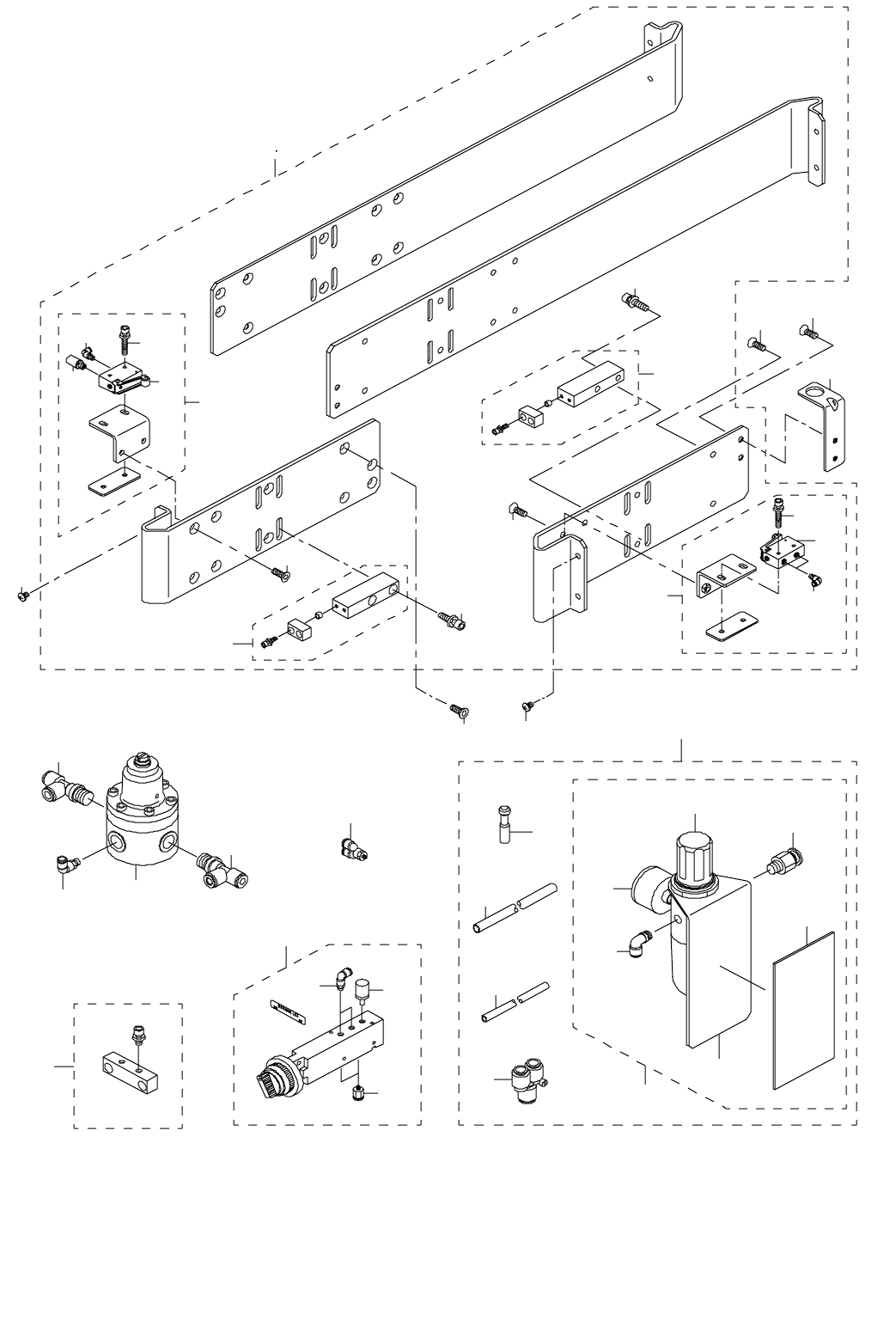

54.REPLACING OVERALL CHANGER TABLE COMPONENTS (3)
一括交換台関係（３）
12
12
16
19
18
17
14
20
3
14
21
23
23
22
8
1
2
25
13
13
27
15
16
11
10
9
5
6
7
4
24
26
15
35
32
34
30
33
29
38
37
31
36
39
28
- 104 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2624-729-0A0 ROLLER GUIDE F ASM.
ローラガイド Ｆ 組
1
2
#02
E2625-729-0A0 ROLLER GUIDE R ASM.
ローラガイド Ｒ 組
1
3 E2631-729-0A0 BANK VALVE L ASM.
バンクバルブ Ｌ 組
(1)
4 PJ-3040405-05 ELBOW
エルボユニオン
(1)
5 PX-0505010-00 SILENCER
消音器
(1)
6 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
7 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
8 E2631-729-AA0 BANK VALVE R ASM.
バンクバルブ Ｒ 組
(1)
9 PJ-3040405-05 ELBOW
エルボユニオン
(2)
10 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
11 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
12 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
13 SL-6052042-TN SCREW
座金付き六角穴ボルト
(4)
14 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
(2)
15 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
8
16 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
17 E2786-725-0A0 SELECTOR ASM.
セレクタ組
1
18 PJ-3010651-03 HALF UNION 6XPT1/8
ハ−フユニオン
(2)
19 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
20 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
21 PJ-3080600-03 Y UNION
ユニオンワイ
4
22 PV-0152100-00 LOCK UP VALVE
ロックアップバルブ
1
23 PJ-3050652-02 TEE
両口ティー
2
24 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
1
25 E2791-721-0A0 DRIVER BRACKET SUPPORT B ASM.
ドロイバブラケットサポ−ト Ｂ 組
1
26
#03
E1296-729-000 BANK SENSOR BRACKET
バンクセンサーブラケット
1
27
#03
SM-1051452-TN SCREW M5 L=14
皿ねじ Ｍ ５ Ｌ ＝１４
2
28 400-13726 ADD-ON REGURETOR ASM
増設レギュレター組
1
29 400-13719 REGURTOR BRACKET ASM
レギュレターブラケット組
(1)
30 400-08473 REGULATOR BRACKET
レギュレターブラケット
(1)
31 E1387-700-000 HOD MAGNET
ＨＯＤ マグネット
(1)
32 PF-0252040-00 FILTER REGULTOR
フィルタ レギュレタ
(1)
33 PF-0651020-00 PRESSURE GAUGE
リミットインジケータ付き圧力計
(1)
34 PJ-3011252-01 JOINT
継手
(1)
35 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン ６ ＸＰＴ １／４
(1)
36 PX-9500070-00 PLUG
プラグ
(1)
37 BT-1200801-EF TUBE
チューブ
(1.2)
38 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(2.5)
39 PJ-3081200-01 UNION Y
ユニオンワイ
(1)
- 105 -
55.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
34
6
5
12
10
11 12 13 14
789
