KE-2040-Rev09 - 第115页
- 11 0 - N OT E( 注記 ) # 01 ....F O R 2 040M,2040L ２０４０ Ｍ，２０４０ Ｌ 用 # 0 2....F OR 2 040 E ２０４０ Ｅ 用 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 SL- 6 051 492 -T N SC R EW 座金付き六角穴ボルト 2 2 E94 34-7 29-0 A 0 W ID TH…
- 109 -

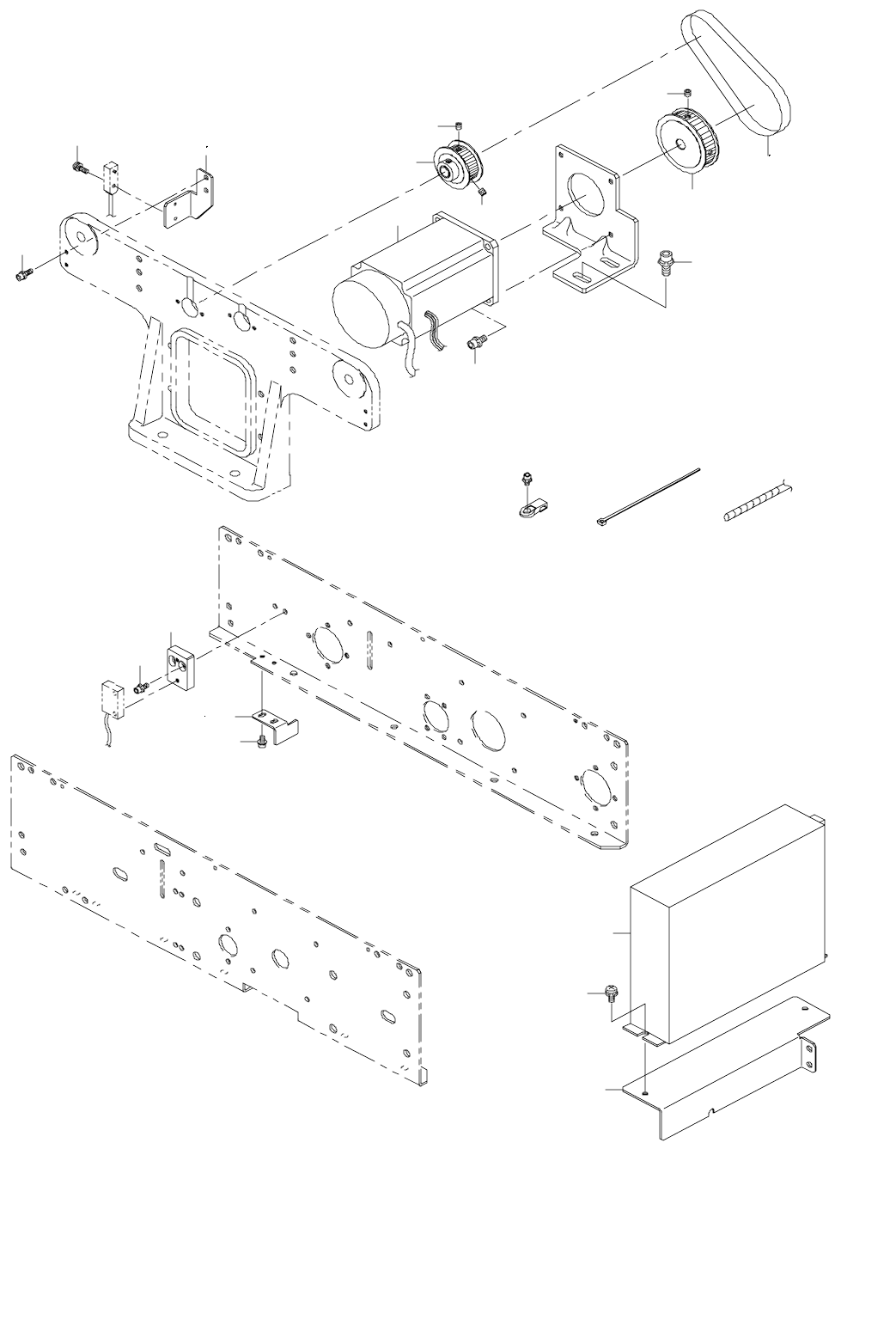

57.AUTOMATIC PWB WIDTH ADJUST COMPONENTS
自動基板幅調節関係
15 16
11
12
4
22
17
13
6
5
9
10
2
21
20
18
3
1
14
19
7
8
- 110 -
NOTE( 注記 ) #01....FOR 2040M,2040L ２０４０ Ｍ，２０４０ Ｌ 用
#02....FOR 2040E ２０４０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6051492-TN SCREW
座金付き六角穴ボルト
2
2 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
1
3 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
4 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
1
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
6 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
1
7
#01
E2155-725-000 AWC BELT (M/L)
ＡＷＣ ベルト （Ｍ ／ Ｌ）
1
8
#02
E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
1
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
2
10 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
11
#01
E2156-725-000 AWC OP DOG (M/L)
ＡＷＣ ＯＰ ドグ （Ｍ ／ Ｌ）
1
12
#02
E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ （Ｅ）
1
13 SL-6030692-TN SCREW
座金付き六角穴ボルト
2
14 E2157-725-000 AWC SENSOR BRACKET A
ＡＷＣ センサブラケット Ａ
2
15
#01
E4801-729-000 AWC SENSOR BRACKET B (M/L)
ＡＷＣ センサブラケット Ｂ（Ｍ ／ Ｌ）
1
16
#02
E4805-729-000 AWC SENSOR BRACKET B (E)
ＡＷＣ センサブラケット Ｂ（Ｅ）
1
17 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
18 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
19 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
4
20 E1616-729-A00 DRIVER BR
ドライバ ＢＲ
1
21 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
22 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
- 111 -

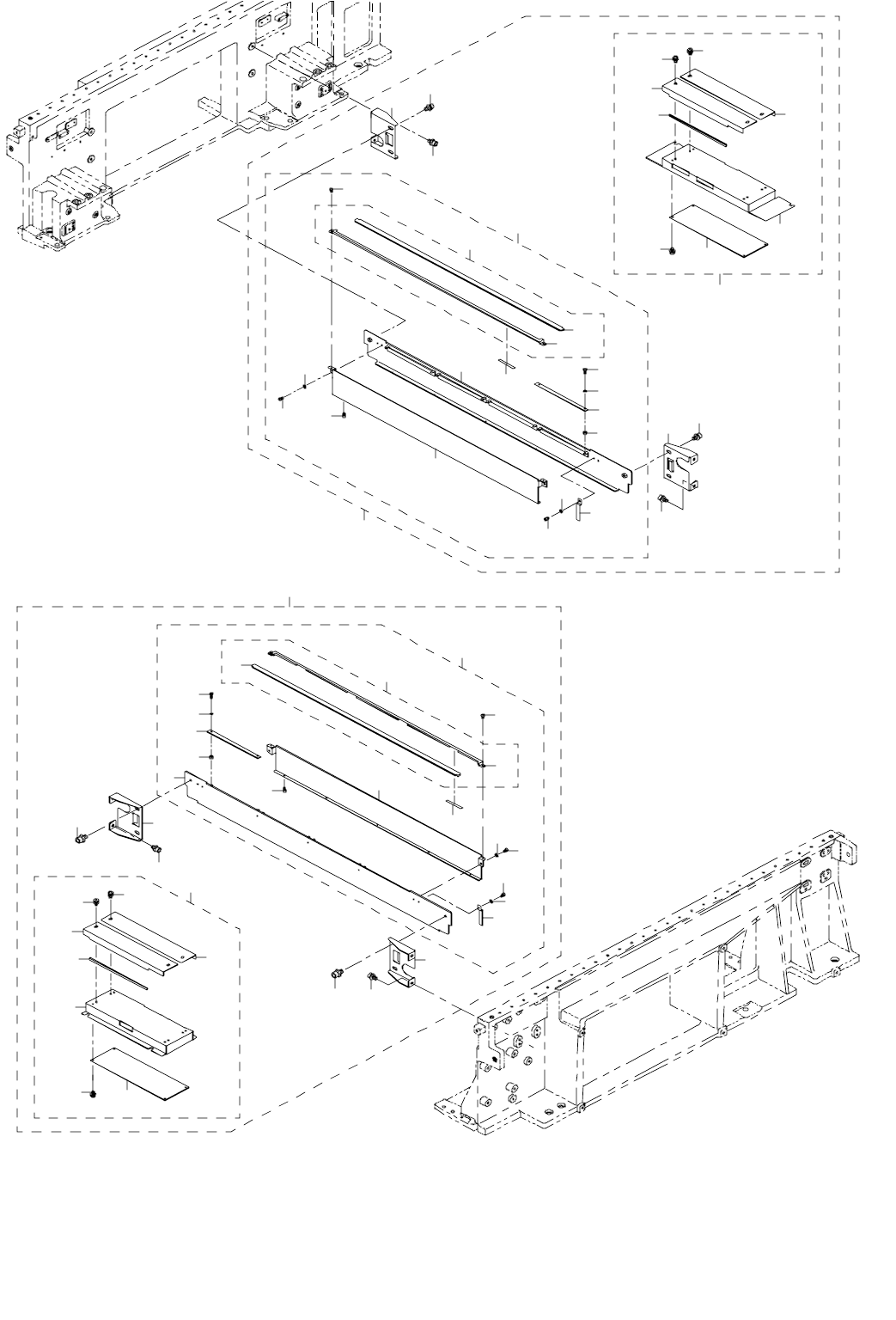

58.FEEDER POSITION INDICATOR COMPONENTS
フィーダポジションインジケータ関係
21
26
43
44
14
15
22
51
25
21
50
42
13
2
3
4
5
6
7
8
9
10
12
11
16
17
18
48
23
24
20
27
27
28
28
29
1
30
31
32
33
34
46
35
36
37
38
39
47
41
40
45
20
49
49
22
50
51
55
54
52
56
56
57
57
58
53
19
