- 25 -

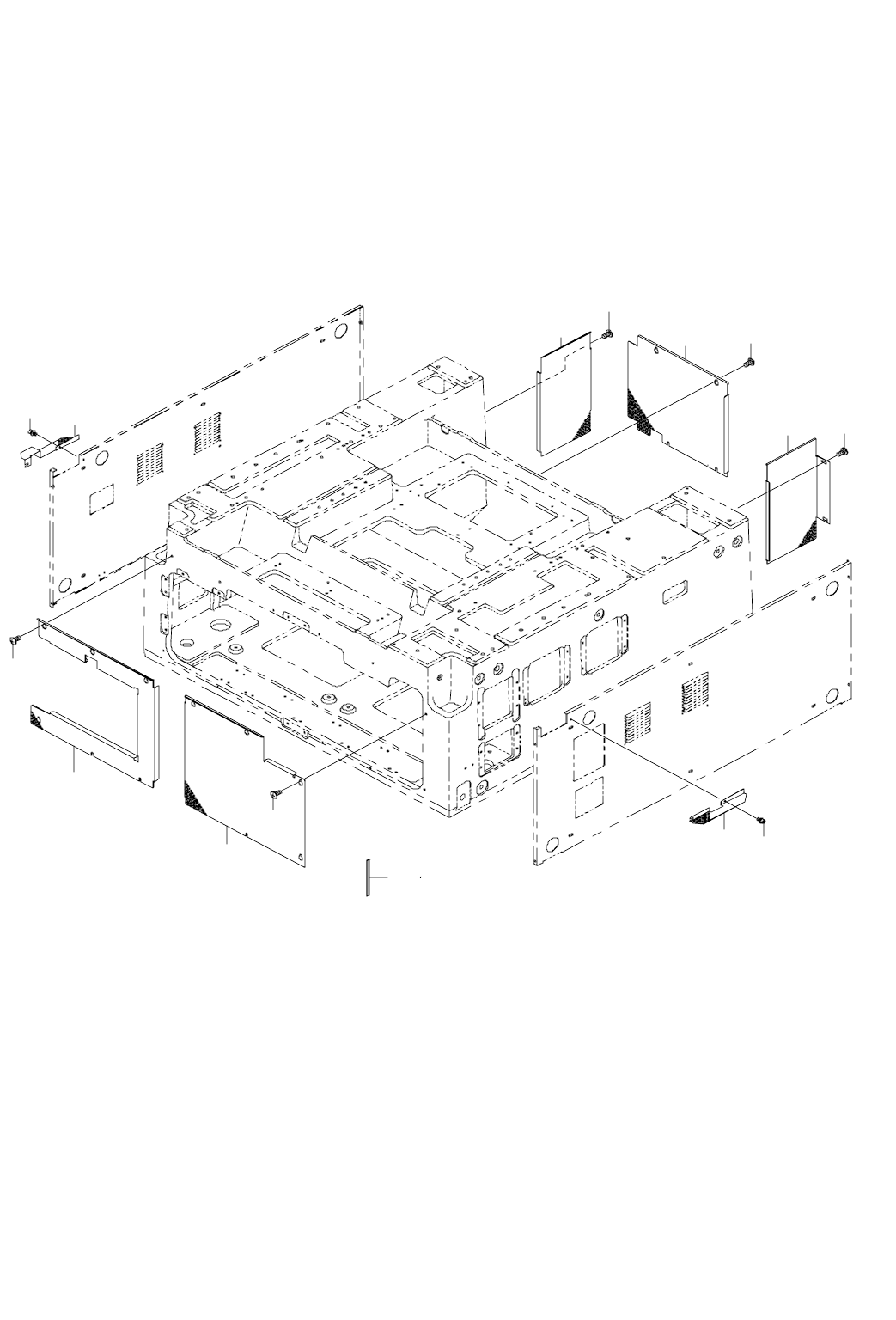

13.COVER COMPONENTS (5)(FOR EN)
カバー関係（５）（ＥＮ 用）
1
3
2
4
5
6
7
8
9
10
11
12
13
14
15
16
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1271-729-000 INSIDE COVER A (20)
インサイドカバー Ａ（２０）
1
2 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
6
3 E1272-729-000 INSIDE COVER B (20)
インサイドカバー Ｂ（２０）
1
4 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
6
5 E1273-729-000 INSIDE COVER C (20)
インサイドカバー Ｃ（２０）
1
6 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
7 E1274-729-000 INSIDE COVER D (20)
インサイドカバー Ｄ（２０）
1
8 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
9 E1275-729-000 INSIDE COVER E (20)
インサイドカバー Ｅ
1
10 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
11 E1261-729-000 FAN MOTOR COVER L 30
ファンモータカバー Ｌ ３０
1
12 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
13 E1262-729-000 FAN MOTOR COVER R 30
ファンモータカバー Ｒ ３０
1
14 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
15 HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
5
16 HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
3
- 27 -

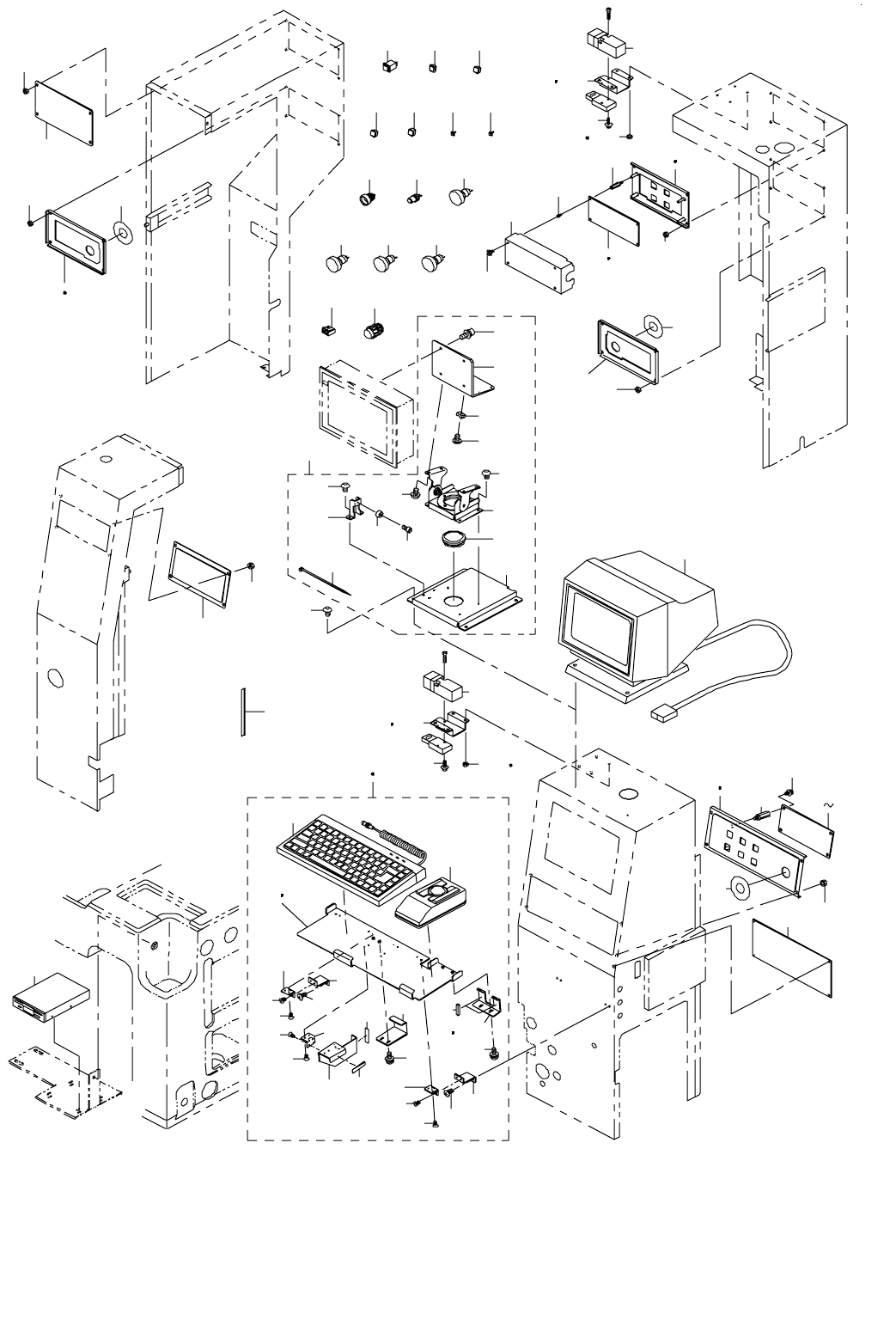

14.COVER ELECTRIC APPARATUS COMPONENTS
カバー電装関係
9
11
11
10
1
2
6
11
10
11
13
11
12
8
5
14
14
13
12
11
10
4
69
68
34
33
28
21
20
36
22
23
32
30
65
25
24
31
27
3
15
16
67
35
66
29
64
28
26
32
30
65
29
64
73
76
19
72
70
71
60
57
8281
79
78
83 84
80
55
53
56
86
54
85
59
27
26
77
63
61
58
58
7
17
18
52
49
45
44
43
42
51
37
46
48
47
38
41
40
39
50
62
