- 29 - 1 5 .AI R CO MP ON EN T S エアー関係 16 4 5 6 7 9 10 11 13 14 8 1 2 20 18 19 17 24 24 15 3 12 23 25 21 15 A A B B 15 22 27 26
- 28 -
NOTE( 注記 ) #01....FOR STANDARD 標準用
#02....FOR CE(NEW) ＣＥ（新）用
#03....FOR CE(OLD) ＣＥ（旧）用
#04....FOR EN ＥＮ 用
#05....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1309-729-0A0 KB BRACKET ASM.
ＫＢ ブラケット組
1
2 #05 E1309-729-0AA KB BRACKET ASM.(NI) ＫＢ ブラケット組（ＮＩ） 1
3 400-12520 KEYBOARD ASM(KE-2020ST)
キーボード組（ＫＥ −２０２０ ＳＴ）
(1)
4 E9646-729-000 TRUCK BALL
トラックボール
(1)
5 E1394-729-000 KB CLAMP
ＫＢ クランプ
(1)
6 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
7 E1391-729-000 TB CLAMP ＴＢ クランプ (1)
8 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 E1396-729-000 KB STAND
ＫＢ スタンド
(1)
10 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
11 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(12)
12 E1395-729-000 KEYBOARD MOUNTING PLATE キーボード取付板 (2)
13 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
14 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
15 E1390-729-000 KB BRACKET
ＫＢ ブラケット
(1)
16
#05
E1390-729-00A KB BRACKET (NI)
ＫＢ ブラケット（ＮＩ）
(1)
17 #05 E1391-729-00A TB CLAMP (NI) ＴＢ クランプ（ＮＩ） (1)
18 E5776-172-000 TOP COVER PACKING PU
トップカバー パッキン ＰＵ
(0.06)
19 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
1
20
#02
E1442-729-00A SWITCH PANEL R1(ZN)
スイッチパネル Ｒ １（ＺＮ）
1
21 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
22 HX-0035400-0G BOARD PARTS 基板パーツ 4
23 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
24
#02
E1432-729-00A SWITCH PANEL R2
スイッチパネル Ｒ ２
1
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
26 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
1
27 E1433-729-00B BRAND MARK PLATE ブランドマ−クプレ−ト 2
28 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
29
#01
E1455-729-000 DOOR SWITCH BASE
ドアスイッチベ−ス
2
30
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
31 E1432-729-00A SWITCH PANEL R2
スイッチパネル Ｒ ２
1
32 SL-4030681-SC SCREW M3 L=6 座金付きなべ小ねじ Ｍ ３ Ｌ ＝６ 8
33
#02
E1441-729-00A SWITCH PANEL F(ZN)
スイッチパネル Ｆ（ＺＮ）
1
34 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
35 E1430-729-00A SWITCH PANEL F
スイッチパネル Ｆ
1
36 E1431-729-00A SWITCH PANEL R1
スイッチパネル Ｒ １
1
37 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
1
38 400-99654 CRT BASE ＣＲＴ ベース (1)
39 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
40 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
42 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
43 L127E-021-000 COVER CUSHION カバークッション (1)
44 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
46 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
47 HX-0029400-00 FIXED BASE
固定ベース
(1)
48 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
51 EA-9500B01-00 CABLE BAND
束線バンド
(1)
52 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
53 #02 HA-0045400-20 SWITCH OPERATION スイッチ操作部 2
54
#02
HA-0045400-2A SWITCH OPERATION
スイッチ操作部
2
55
#02
HA-0045400-2B SWITCH OPERATION
スイッチ操作部
2
56
#02
HA-0045400-40 SWITCH OPERATION
スイッチ操作部
2
57 HA-0023700-30 PUSH BUTTON SW GUARD BARRIER
押しボタンスイッチ ガ−ドバリヤ
2
58 HA-0047200-00 DOOR SWITCH ドアスイッチ 2
59 HX-0050000-00 CONDUIT
コンジット
2
60
#04
400-33446 VISION MONITOR ST ASM
画像モニタ ＳＴ 組
1
61
#04
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
1
62
#04
E1193-729-000 OP SW PWB COVER (CE)
ＯＰ ＳＷ ＰＷＢ カバー（ＣＥ）
1
63 #04 HX-0035400-0C BASE PARTS 基板パーツ 4
64
#04
E1295-729-000 SAFETY KEY BRACKET
セイフティキーブラケット
2
65
#04
NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
66
#02
E1441-729-00A SWITCH PANEL F(ZN)
スイッチパネル Ｆ（ＺＮ）
1
67 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
68 HX-0035400-0G BOARD PARTS 基板パーツ 4
69 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
70
#01
E8617-729-AA0 OPERATION SW BOARD A ASM.
オペレ−ション ＳＷ 基板 Ａ 組
1
71
#03
E8617-729-CA0 OPERATION SW BOARD C ASM.
オペレーション ＳＷ 基板 Ｃ 組
1
72 E8605-729-0A0 OPERATION BOARD ASM.
オペレーション基板 Ａ 組
1
73 #01 E8617-729-0A0 OPERATION SW BOARD ASM. オペレ−ション ＳＷ 基板 Ａ 組 1
74 #03 E8617-729-BA0 OPERATION SW BOARD B ASM. オペレーション ＳＷ 基板 Ｂ 組 1
75
#02
E8619-729-BA0 OPERATION SW BOARD B ASM.
オペレ−ション ＳＷ 基板 Ｂ 組
1
76
#02
E8619-729-CA0 OPERATION SW BOARD C ASM.
オペレ−ション ＳＷ 基板 Ｃ 組
1
77 E9619-729-000 FDD
ＦＤＤ
1
78
#01
HA-0029700-00 UP AND DOWN SW
照光 ＳＷ
10
79 #01 HA-0024300-30 LED ＬＥＤ 3
80
#01
HA-0029700-20 UP AND DOWN SW BOTTON (YELLOW)
照光 ＳＷ ボタン（黄）
3
81
#01
HA-0029700-30 UP AND DOWN SW
照光 ＳＷ
2
82
#01
HA-0029700-3A UP AND DOWN SW
照光 ＳＷ
2
83
#01
HA-0024300-10 SWITCH COVER
スイッチ カバ−
3
84 #01 HA-0024300-3A LED ＬＥＤ 3
85
#02
HA-0045400-00 SWITCH
スイッチ
8
86
#02
HA-0045400-30 LED FOR SWITCH
スイッチ用 ＬＥＤ
4
- 29 -

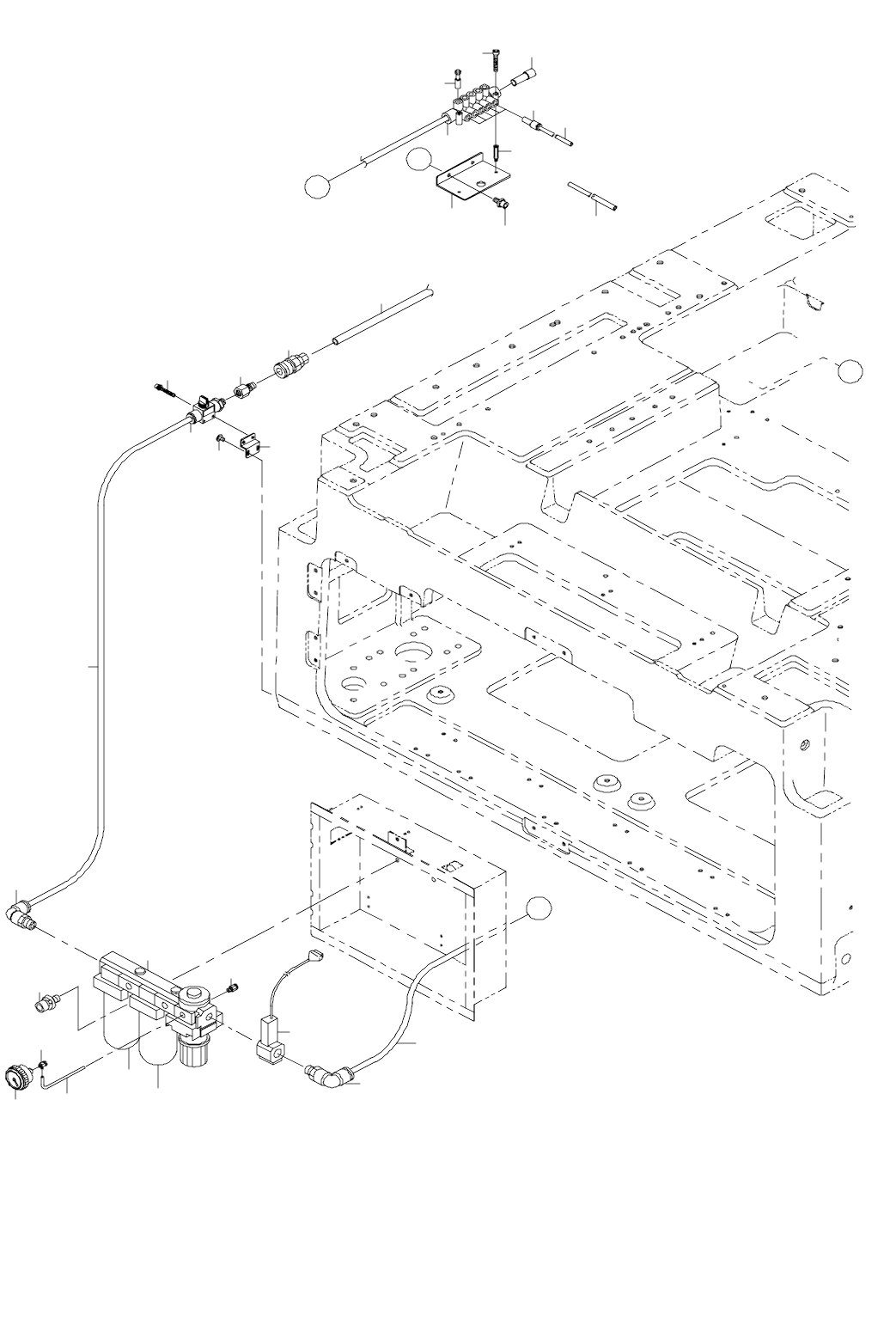

15.AIR COMPONENTS
エアー関係
16
4
5
6
7
9
10
11
13
14
8
1
2
20
18
19
17
24
24
15
3
12
23
25
21
15
A
A
B
B
15
22
27
26
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0651070-00 PRESSURE GAUGE
圧力計
1
2 PJ-0460525-02 HOSE ELBOW
ホ−ス エルボ
1
3 SL-6082092-TN KB BRACKET
座金付き六角穴ボルト
2
4 PJ-3091200-03 MANIFOLD
マニホールド
1
5 E1621-729-000 LOCK UP VALVE BR
ロックアップバルブ ＢＲ
1
6 SL-6051292-TN KB BRACKET
座金付き六角穴ボルト
2
7 HX-0033900-0A SPACER L=25
基板パーツ
2
8 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
2
9 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
10 PX-9500070-00 PLUG ROUND 8
プラグ
1
11 PJ-3010600-03 REDUCER
レデューサ
6
12 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
4
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
28
14 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
24
15 BT-1200801-EF TUBE
チュ−ブ
5.2
16 E9403-725-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知ケ−ブル組
1
17 PJ-0252000-03 PLUG
プラグ
1
18 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
19 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
20 E1701-729-000 FV BRACKET
ＦＶ ブラケット
1
21 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
22 PF-0553030-A0 AIR COMBINATION
エアコンビネーション
1
23 PJ-3010452-01 UNION
シ−ル付き ハ−フユニオン φ ４ Ｘ １／４
1
24 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
25 PJ-3091200-01 QUICK COUPLING, SOCKET
ワンタッチジョイント．ソケット
1
26 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
1
27 PF-9010020-00 FILTER ELEMENT A フィルタエレメント Ａ 1
