- 30 - REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 PF -0 651 070 - 00 PR ES SU R E G A UGE 圧力計 1 2 PJ - 046 052 5-02 H OS E E LBO W ホ−ス エルボ 1 3 SL -6 08 2 0 92-TN KB BR ACKET 座金付き六角穴ボルト 2 4 PJ - 309 120 0-03 …
- 29 -
15.AIR COMPONENTS
エアー関係
16
4
5
6
7
9
10
11
13
14
8
1
2
20
18
19
17
24
24
15
3
12
23
25
21
15
A
A
B
B
15
22
27
26
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0651070-00 PRESSURE GAUGE
圧力計
1
2 PJ-0460525-02 HOSE ELBOW
ホ−ス エルボ
1
3 SL-6082092-TN KB BRACKET
座金付き六角穴ボルト
2
4 PJ-3091200-03 MANIFOLD
マニホールド
1
5 E1621-729-000 LOCK UP VALVE BR
ロックアップバルブ ＢＲ
1
6 SL-6051292-TN KB BRACKET
座金付き六角穴ボルト
2
7 HX-0033900-0A SPACER L=25
基板パーツ
2
8 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
2
9 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
10 PX-9500070-00 PLUG ROUND 8
プラグ
1
11 PJ-3010600-03 REDUCER
レデューサ
6
12 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
4
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
28
14 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
24
15 BT-1200801-EF TUBE
チュ−ブ
5.2
16 E9403-725-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知ケ−ブル組
1
17 PJ-0252000-03 PLUG
プラグ
1
18 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
19 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
20 E1701-729-000 FV BRACKET
ＦＶ ブラケット
1
21 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
22 PF-0553030-A0 AIR COMBINATION
エアコンビネーション
1
23 PJ-3010452-01 UNION
シ−ル付き ハ−フユニオン φ ４ Ｘ １／４
1
24 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
25 PJ-3091200-01 QUICK COUPLING, SOCKET
ワンタッチジョイント．ソケット
1
26 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
1
27 PF-9010020-00 FILTER ELEMENT A フィルタエレメント Ａ 1
- 31 -

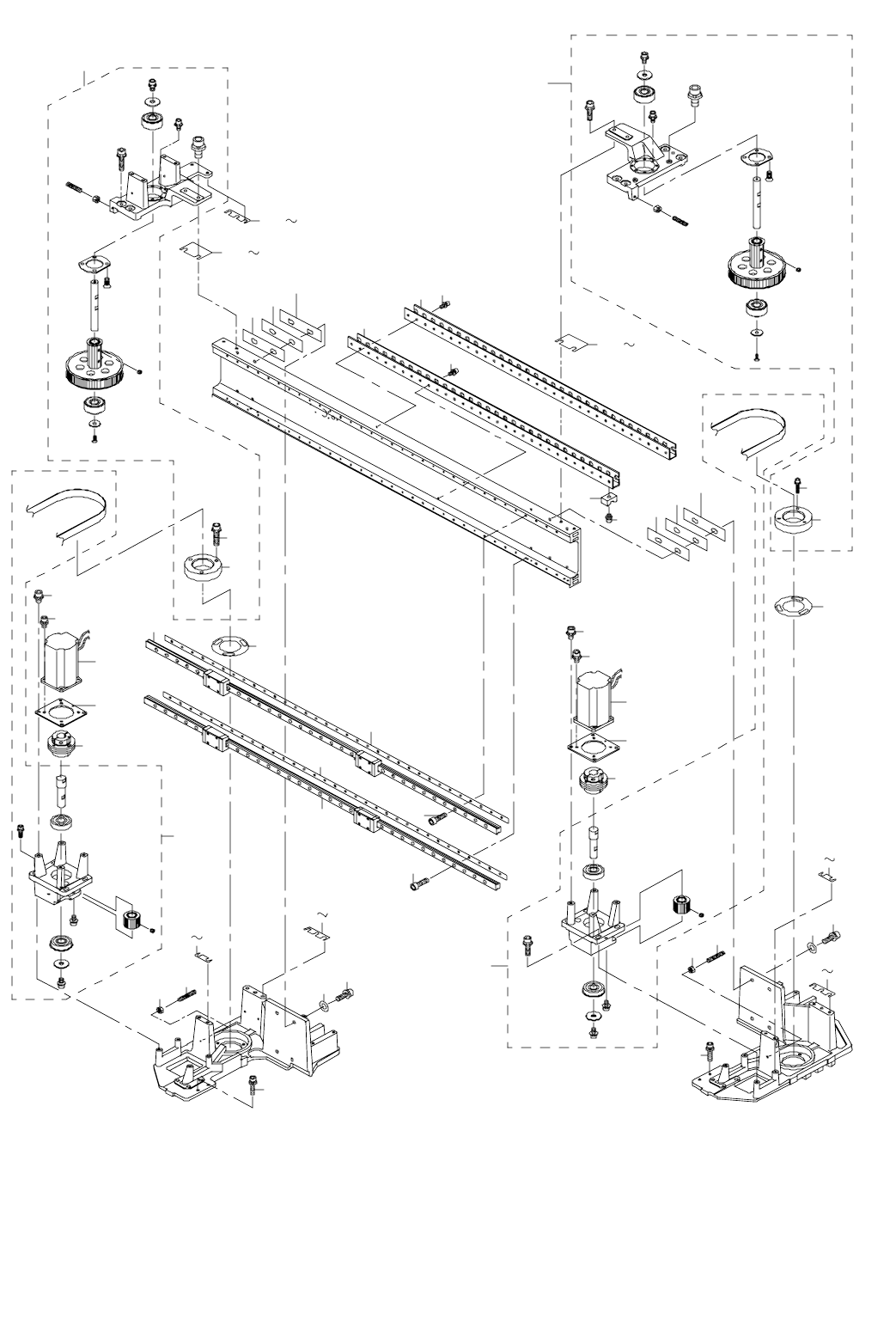

16.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
16
17
3
4
5
21
18
24
6
26
22
4
5
27
23
19
28
28
25
6
20
20
21
15
8
9
7
7
1
2
10
11
31
30
29
1
2
13
14
12
31
30
29
36
38
36
38
36
38
33
35
33
35
39
39
40
42
40
42
32
3
32
