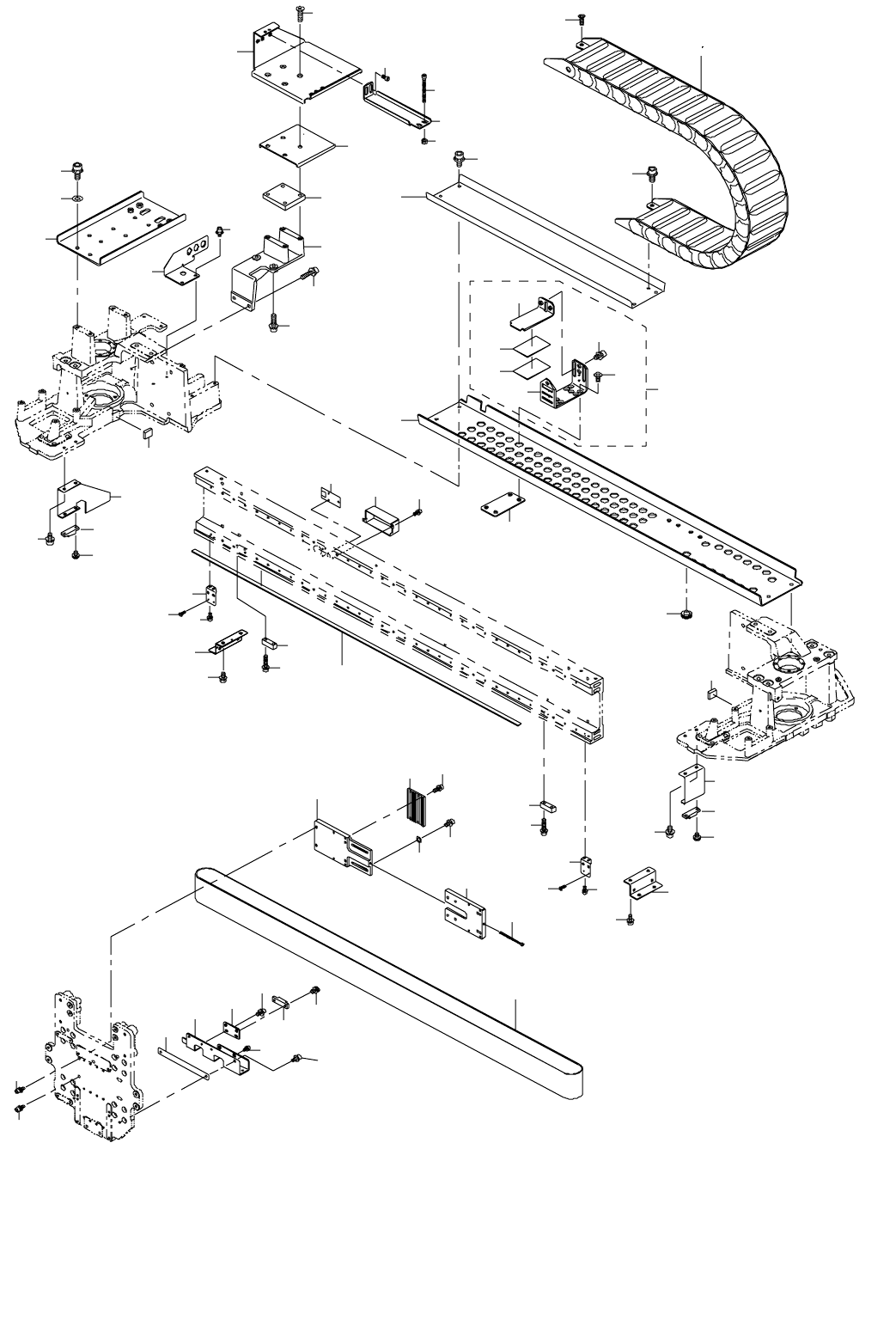

17.X-Y COMPONENTS (2) (TYPE FLAT CABLE)
Ｘ − Ｙ 関係（２）( フラットケーブル仕様）
14
47
48
47
48
8
33
34
33
34
35
38
36
37
39
41
42
42
45
46
21
17
22
15
20
19
23
4
26
27
28
29
30
2
3
1
3
4
25
27
28
24
49
26
32
31
13
11
12
40
50
51
34
33
6
5
9
10
7
18
16
43
44
57
60
61
59
62
62
64
63
58
56
53
54
55
52
52
- 34 -
NOTE( 注記 ) *BE SURE TO USE SHIM(S) FROM AMONG NO.65 TOGETHER
WHEN USING COMPONENTS HAVING CORRESPONDING NOS.
対応する Ｎｏ．を持つ関連部品を使う時は、Ｎｏ．６５の
シムを必ず使用して下さい。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
2 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
3 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
2
4 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
5 E2136-729-000 X-MSC BRACKET
Ｘ − ＭＳＣ ブラケット
1
6 SL-4042091-SC SCREW M4X0.7 L=20 なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝２０ 2
7 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
8 E9609-715-00A MAGNESCALE (SL130-70)
マグネスケール（ＳＬ １３０−７０）
1
9 E2416-725-000 X-MSW BRACKET
Ｘ − ＭＳＷ ブラケット
2
10 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
11 400-08069 X AXIS PLASTIC RAIL CHAINS (40)
Ｘ 軸プラレ−ルチェーン（４０）
1
12 400-08065 X AXIS PLASTIC RAIL ASM
Ｘ 軸プラレ−ル組
2
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
14 E2107-729-000 TIMING BELT XB
タイミングベルト ＸＢ
1
15 E2123-729-000 X BELT SUPPORT L
Ｘ ベルト支え Ｌ
1
16 SL-6051442-TN KB BRACKET
座金付き六角穴ボルト
4
17 E2125-729-000 X BELT SUPPORT R
Ｘ ベルト支え Ｒ
1
18 SL-6051442-TN KB BRACKET
座金付き六角穴ボルト
2
19 SL-6051292-TN KB BRACKET 座金付き六角穴ボルト 4
20 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
21 E2127-729-000 X BELT TENSION ADJUSTING SCREW
Ｘ ベルトテンション調整ねじ
1
22 E2126-729-000 X BELT SUPPORT (2)
Ｘ ベルト支え（２）
2
23 SL-6041242-TN KB BRACKET
座金付き六角穴ボルト
8
24 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバ−
1
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
26 E2424-725-000 STOPPER RUBBER R
ストッパゴム
2
27 E2044-729-000 Y-MSC BRACKET
Ｙ − ＭＳＣ ブラケット
2
28 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
29 E2045-729-000 Y-MSW BRACKET
Ｙ − ＭＳＷ ブラケット
1
30 SL-6051042-TN SCREW 座金付き六角穴ボルト 2
31 E2046-729-000 Y-ORG DOG
Ｙ − ＯＲＧ ドグ
1
32 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
33 E9607-715-B00 MAGNET SWITCH
マグネスイッチ 発磁体
3
34 SL-4040801-SC SCREW
座金付きなべねじ
6
35 E2129-729-000-B RAIL SUPPORT (40)
レールサポート（４０）
1
36 E2164-729-C00-B RAIL SUPPORT SEAT (10)
レールサポートシート（１０）
1
37 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
4
38 SL-6051492-TN KB BRACKET
座金付き六角穴ボルト
4
39 E2134-729-000-B CB SUPPORT L (40)
ＣＢ サポート Ｌ（４０）
1
40 SL-6061692-TN KB BRACKET
座金付き六角穴ボルト
4
41 E2052-729-000 RAIL SUPPORT STAY YL
レールサポートステイ ＹＬ
1
42 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
43 E2087-729-000 PLASTIC RAIL SUPPORT YL プラレールサポート ＹＬ 1
44 SM-1052001-SC SCREW M5 L=20
皿ねじ Ｍ ５ Ｌ ＝２０
4
45 E2189-729-000 CONNECTOR SUPPORT X
コネクターサポート Ｘ
1
46 SL-6040892-TN KB BRACKET
座金付き六角穴ボルト
2
47 E2143-729-000 HOME POSITION SENSOR SPACER
原点センサスペ−サ
1
48 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
49 E8621-729-0A0 TEMPERATURE SENSOR PWB ASM.
温度センサ基板組
1
50 WP-0651066-SC SCREW
平座金
4
51 E2048-729-000 RAIL SUPPORT SPACER Y
レ−ルサポ−トスペ−サ Ｙ
1
52 400-23274 X-MSC BRACKET SHIM
Ｘ − ＭＳＣ ブラケットシム
1
53 SM-6056062-TN BOLT M5 L=60
六角穴ボルト Ｍ ５ Ｌ ＝６０
3
54 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
55 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
4
56 E2088-729-000 RAIL SUPPORT YL HOLDING PLATE プラレールサポート ＹＬ 受板 1
57 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
58 E2181-729-BA0 CABLE CLAMP (X40) ASM.
ケーブルクランプ（Ｘ ４０）組
1
59 E2181-729-000 CABLE BR
ケーブル ＢＲ
(1)
60 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(4)
61 E2185-729-000 CABLE FIXING PLATE (X)
ケーブル固定板（Ｘ）
(1)
62 E2186-729-000 CABLE PROTECTIVE SEAT
ケーブル保護シート
(2)
63 E2182-729-000 CABLE CLAMP
ケーブルクランプ
(1)
64 SL-6051092-TN BOLT
座金付き六角穴ボルト
(3)
- 35 -

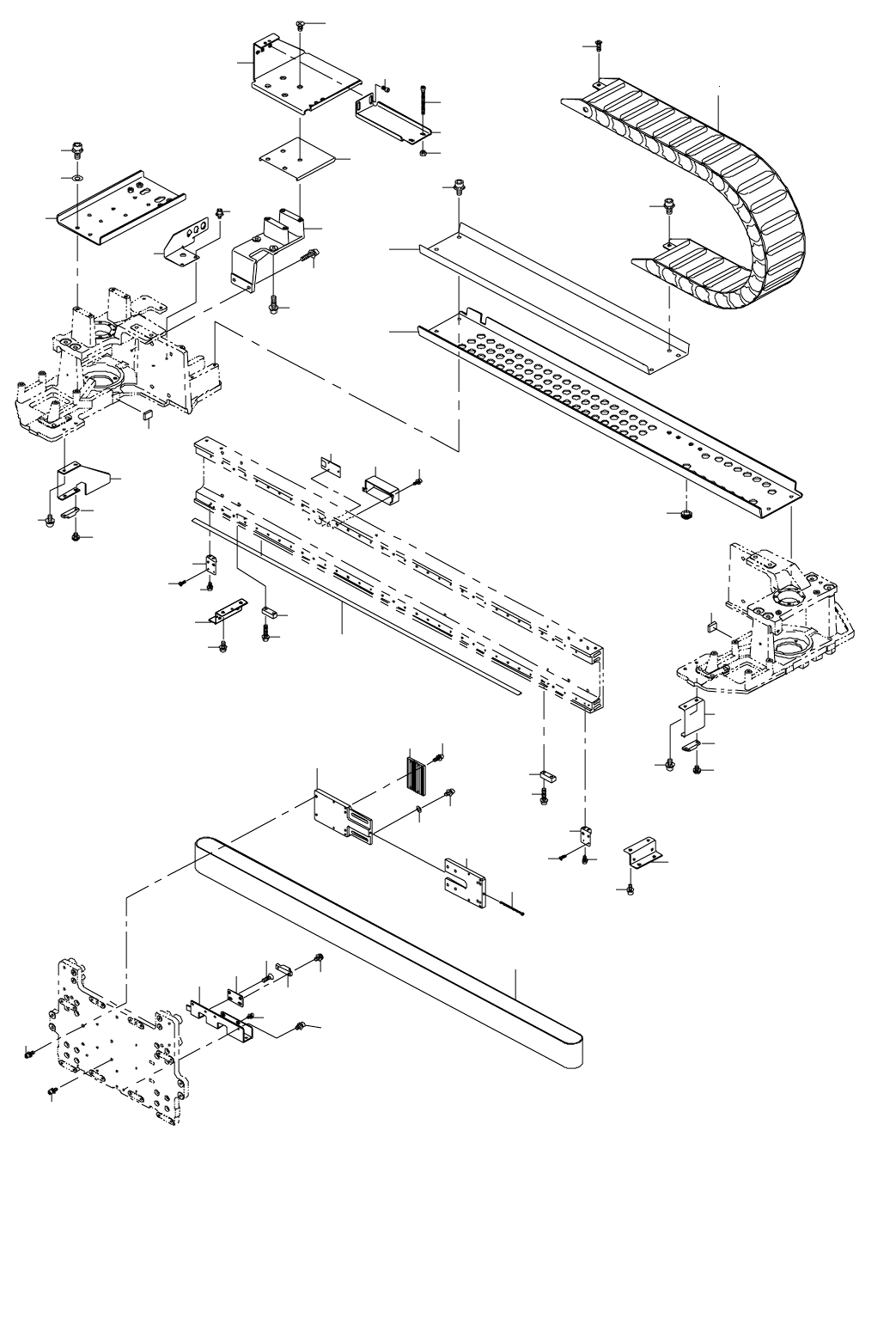

18.X-Y COMPONENTS (3)
