KE-2040-Rev09 - 第47页
- 42 - N OT E( 注記 ) # 0 1....F O R 2040 L ２０４０ Ｌ 用 # 0 2....F OR 2 040 E ２０４０ Ｅ 用 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 E2 0 55 -7 2 9-000 Y AXIS PLASTI C R AI L ASM. (20 ) Ｙ 軸プラレ−ル組（２０） 1 2 #0 1 E2056-…
- 41 -

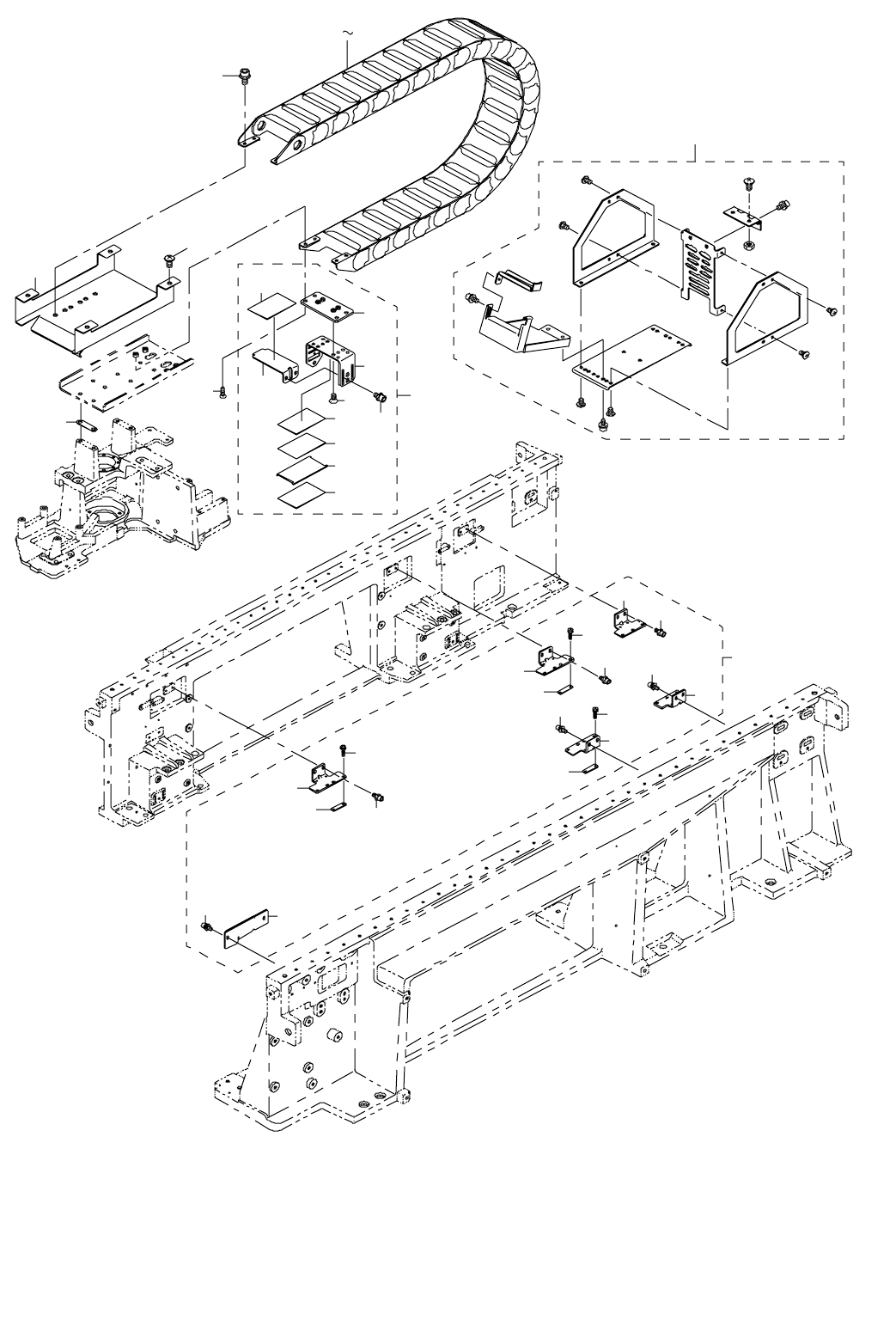

21.X-Y COMPONENTS (6) (TYPE FLAT CABLE)
Ｘ − Ｙ 関係（６）( フラットケーブル仕様 )
7
1
3
6
10
9
12
11
14
11
9
10
12
12
10
9
11
11
14
13
11
8
5
15
19
22
22
21
11
22
20
18
22
23
24
17
25
4
- 42 -
NOTE( 注記 ) #01....FOR 2040L ２０４０ Ｌ 用
#02....FOR 2040E ２０４０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2055-729-000 Y AXIS PLASTIC RAIL ASM. (20)
Ｙ 軸プラレ−ル組（２０）
1
2
#01
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
1
3
#02
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
2
4 400-13638 XA PULLY BRACKET SPACER
ＸＡ プリーブラケットスペーサ
2
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
6 E2152-729-AA0 CONNECTOR BRACKET F ASM.
コネクタブラケット Ｆ 組
1
7 E2085-729-000-A CB ANGLE L (20)
ＣＢ アングル Ｌ（２０）
1
8 E2155-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ−検出センサ組
1
9 E2155-729-000 FSD BRACKET
ＦＳＤ ブラケット
(3)
10 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
12 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(12)
13 E2156-729-000 FSD BRACKET R
ＦＳＤ ブラケット Ｒ
(1)
14 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
15 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
16 E2186-729-000 CABLE PROTECTIVE SEAT
ケーブル保護シート
4
17 E2181-729-CA0 CABLE CLAMP (Y40) ASM.
ケーブルクランプ（Ｙ ４０）組
1
18 E2181-729-000 CABLE BR
ケーブル ＢＲ
(1)
19 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(4)
20 E2080-729-000 CABLE FIXING PLATE (Y40)
ケーブル固定板（Ｙ ２０）
(1)
21 E2183-729-000 CABLE SPACER
ケーブルスペーサ
(1)
22 E2186-729-000 CABLE PROTECTIVE SEAT
ケーブル保護シート
(4)
23 E2182-729-000 CABLE CLAMP
ケーブルクランプ
(1)
24 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
25 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
- 43 -

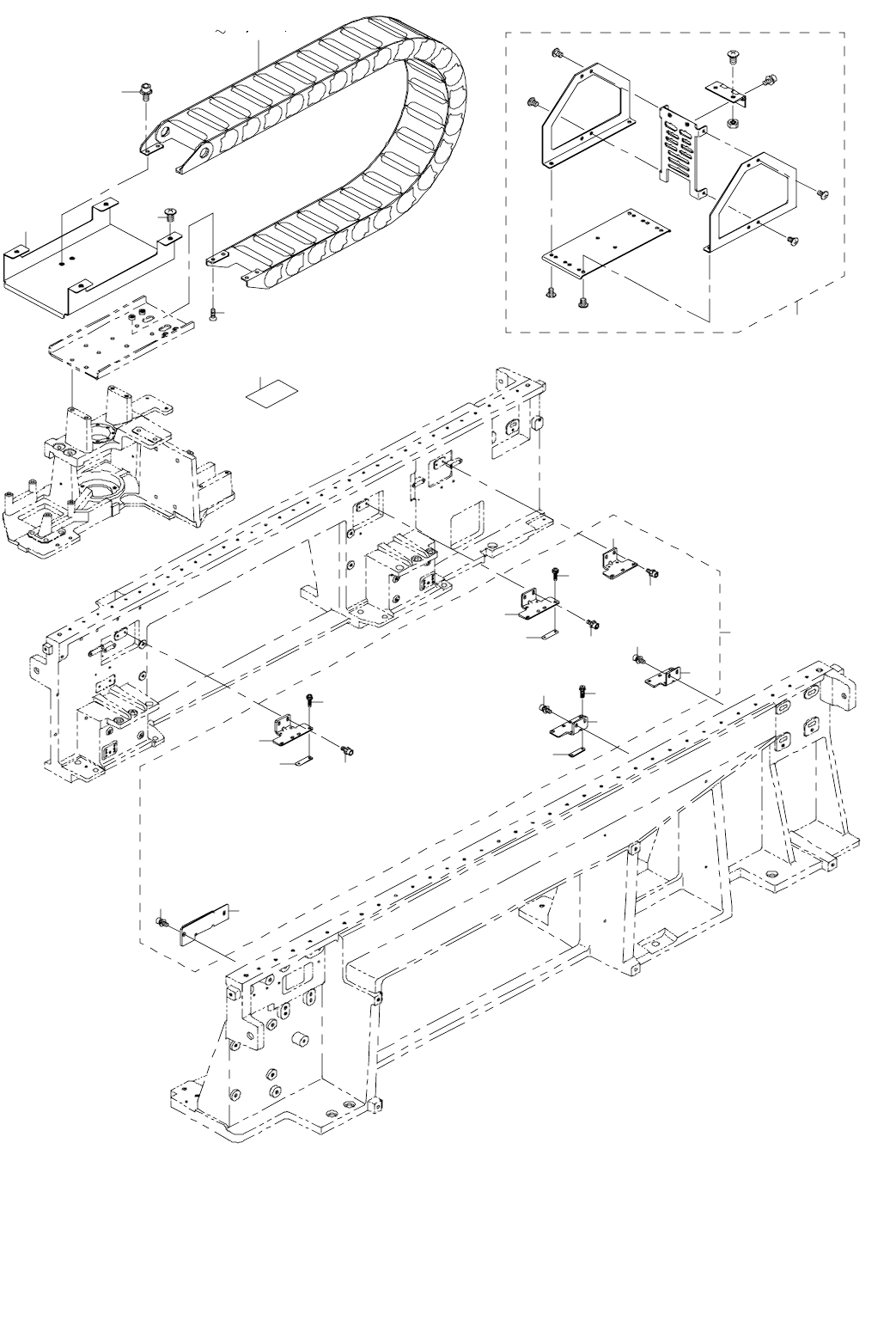

22.X-Y COMPONENTS (7)
Ｘ − Ｙ 関係（７）
7
15
6
10
9
12
11
14
11
11
9
10
12
12
10
9
11
11
14
13
11
8
5
1
4 15 16
16
17
