- 51 - 2 6 .LAIC H E AD COM PO N E NT S ( 2 ) ＬＡＩＣ ヘッド関係（２） 4 5 7 9 9 8 11 12 3 14 6 10 15 1 2 18 19 17 20 21 23 24 25 27 27 28 16 16 13 13 26 28 22
- 50 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3100-729-0A0 LAIC HEAD ASM.
ＬＡＩＣ ヘッド組
1
2 SL-6041242-TN SCREW
座金付き六角穴ボルト
(4)
3 E3023-721-000 COUPLING
カップリング
(2)
4 E3120-729-0A0 SPLINE HOUSING IC ASM.
スプラインハウジング ＩＣ 組
(2)
5 E3121-729-000 SPLINE HOUSING IC
スプラインハウジング ＩＣ
(1)
6 E3122-729-000 BALL SPLINE IC
ボールスプライン ＩＣ
(1)
7 E3015-729-000 SP THRUST COLLAR
ＳＰ スラストカラー
(2)
8 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(4)
9 E3019-729-000 Z PULLEY
Ｚ プーリ
(2)
10 E3020-729-000 Z MOTOR PULLEY
Ｚ モータプーリ
(2)
11 SM-6020752-TN SCREW M2 L=7
六角穴ボルト Ｍ ２ Ｌ ＝７
(2)
12 E9629-729-000 Z AXIS AC SERVO MOTOR (30W)
Ｚ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(2)
13 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
14 E3021-729-000 TIMING BELT Z
タイミングベルト Ｚ
(2)
15 E3019-721-000 HAED CENTER SHIM A
ヘッドセンタシム Ａ
(4)
16 E3020-721-000 HAED CENTER SHIM B
ヘッドセンタシム Ｂ
(4)
17 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(4)
18 E3047-729-000 HAED CENTER SHIM D
ヘッドセンタシム Ｄ
(1)
19 E3858-715-000 SEAL
手触れ禁止シール
(2)
20 E3341-729-000 HEAD PLATE 40
ヘッドプレート４０
(1)
21 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(4)
22 E9631-729-000 AC SERVO MOTOR (30W)
ＩＣ θ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(2)
- 51 -

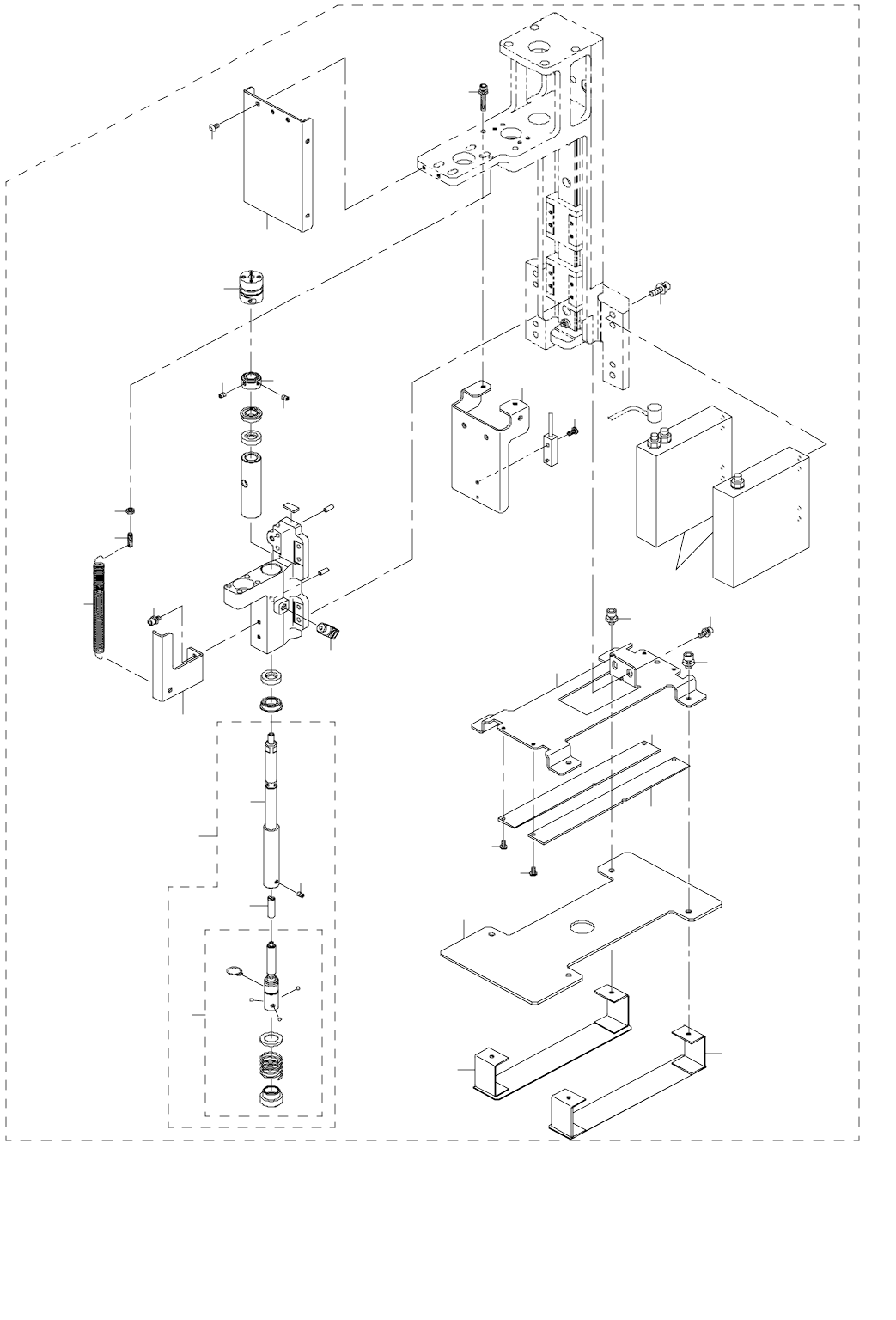

26.LAIC HEAD COMPONENTS (2)
ＬＡＩＣ ヘッド関係（２）
4
5
7
9
9
8
11
12
3
14
6
10
15
1
2
18
19
17
20
21
23
24
25
27
27
28
16
16
13
13
26
28
22
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3016-729-000 SPRING STUD
スプリングスタッド
2
2 NM-6030003-SC NUT M3
六角ナット Ｍ ３
2
3 E3140-729-0A0 Z SLIDER SHAFT IC ASM.
Ｚ スライドシャフト ＩＣ 組
2
4 E3141-729-000 Z SLIDER SHAFT IC
Ｚ スライドシャフト ＩＣ
(1)
5 E3052-729-000 FILTER
フィルタ
(1)
6 E3060-729-0A0 NOZZLE OUTER SHAFT ASM.
ノズルアウタシャフト組
(1)
7 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(1)
8 E3044-729-000 SET COLLA
セットカラー
2
9 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
4
10 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
11 E3045-729-000 Z SENSOR DOG
Ｚ センサドグ
2
12 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
4
13 E8622-729-0A0 LIGHT 2 PWB ASM.
ＬＩＧＨＴ ２基板組
4
14 E3027-729-000 COUPLING
カップリング
2
15 E3026-729-000 HEAD UP SPRING
ヘッドアップスプリング
2
16 SM-4860501-SC SCREW M 2.6 X 5
なべ小ねじ Ｍ ２．６ Ｌ ＝５
8
17 E3101-729-000 Z SENSOR BASE IC
Ｚ センサーベース ＩＣ
2
18 SL-6032092-TN SCREW
座金付き六角穴ボルト
4
19 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
2
20 E3225-729-000 Z MOTOR COVER IC
Ｚ モ−タカバ− ＩＣ
2
21 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
4
22 400-03264 NFMLA
ＮＦＭＬＡ
2
23 SL-6041242-TN SCREW
座金付き六角穴ボルト
8
24 E3102-729-000 DIFFUSER SUPPORT
ディフューザサポート
2
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
26 E3103-729-000 DIFFUSER
ディフューザ
2
27 E3104-729-000 WOOLEN PAPER BASE ASM.
ラシャペーパベース組
4
28 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
8
