- 1 - MA IN U NI T 本体 1 . BA SE F R AM E CO MP ON E NT S (1) ベースフレーム関係（１） 12 12 12 12 18 20 21 19 17 16 21 20 22 23 14 26 15 27 10 28 3 11 34 6 13 7 1 5 30 33 8 9 25 24 2 32 29 35 4 31
65. WIRING DIAGRAM (3)...................................................................................................................................................123
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（３）
66. WIRING DIAGRAM (4)...................................................................................................................................................125
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（４）
67. WIRING DIAGRAM (5)...................................................................................................................................................127
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（５）
68. WIRING DIAGRAM (6)...................................................................................................................................................129
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（６）
69. WIRING DIAGRAM (7)...................................................................................................................................................131
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（７）
70. WIRING DIAGRAM (8)...................................................................................................................................................133
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（８）
71. WIRING DIAGRAM (9)...................................................................................................................................................135
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（９）
72. WIRING DIAGRAM (FOR COPLANARITY UNIT) .........................................................................................................137
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ （コプラナリティユニット用）
- 1 -
MAIN UNIT
本体

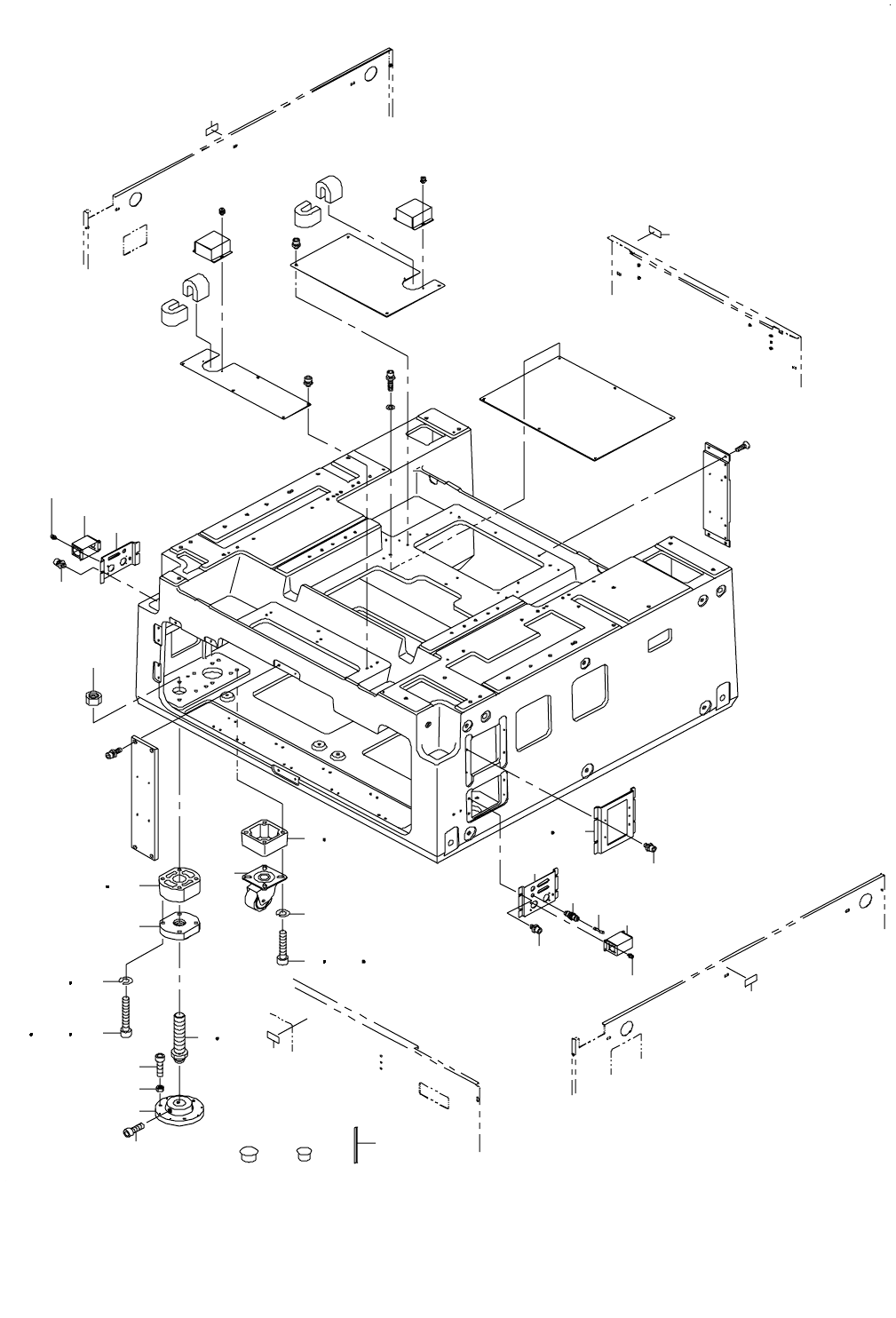

1. BASE FRAME COMPONENTS (1)
ベースフレーム関係（１）
12
12
12
12
18
20
21
19
17
16
21
20
22
23
14
26
15
27
10
28
3
11 34
6
13
7
1
5
30 33
8
9
25
24
2
32
29
35
4
31
- 2 -
NOTE( 注記 ) #01....FOR CE,EN ＣＥ，ＥＮ 用
#02....FOR EN ＥＮ 用
#03....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1030-729-000-A HEIGHT ADJUSTER
ハイトアジャスタ
4
2
#01
E1032-729-000-A CASTER SPACER
キャスタースペーサ
4
3 SL-6102042-TN SCREW
座金付き六角穴ボルト
16
4
#01
E1048-729-000 HEIGHT ADJUSTER SPACER
ハイトアジャスタスペーサ
4
5 SM-6104502-TR SCREW M10 L=45
六角穴ボルト Ｍ １０ Ｌ ＝４５
16
6
#01
E1034-729-000 ADJUSTER BOLT 36XL
アジャストボルト ３６ ＸＬ
4
7 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット ３６
4
8 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
9 SM-6082502-TN SCREW
六角穴ボルト
12
10 E1033-729-000 CASTER 500
キャスタ− ５００
4
11
#01
SM-6107002-TR SCREW
六角穴ボルト Ｍ １０ Ｌ ＝７０
16
12 168-70206 GRAVITY SEAL
荷重中心シール
4
13 E1043-729-000 ADJUST BOLT 36L
アジャストボルト ３６ Ｌ
4
14 E1011-725-000 BRAKER BRACKET (THREE PHASE)
ブレーカブラケット（三相）
1
15 SL-6061242-TN SCREW
座金付き六角穴ボルト
4
16 E1024-729-000-A INTERFACE PANEL R
インターフェースパネル Ｒ
1
17 SL-6061242-TN SCREW
座金付き六角穴ボルト
4
18 E1025-729-000 INTERFACE PANEL L
インタ−フェ−スパネル Ｌ
1
19 SL-6061242-TN SCREW
座金付き六角穴ボルト
2
20 E1026-729-000 SMEMA LIGHT ANGLE L
スメマライトアングル Ｌ
2
21 SL-6030692-TN SCREW
座金付き六角穴ボルト
8
22 PJ-2300062-00 UNION
隔壁用ユニオン
1
23 PX-9500010-00 PLUG
止栓
1
24 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
12
25 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
12
26
#02
E1290-729-000 BRAKER BRACKET
ブレーカブラケット
1
27
#02
HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
10
28
#01
WS-1020002-KR SPRING WASHER, M10
ばね座金 １０．２ Ｘ １８．４ Ｘ ２．５
16
29 WS-1020002-KR SPRING WASHER, M10
ばね座金 １０．２ Ｘ １８．４ Ｘ ２．５
16
30
#01
SM-6109502-TR SCREW
六角穴ボルト Ｍ １０ Ｌ ＝９５
16
31
#03
E6400-729-000 HEIGHT ADJUSTER SPACER(20)
ハイトアジャストスペーサ（２０）
4
32
#03
E6401-729-000 CASTER SPACER(20)
キャスタースペーサ（２０）
4
33
#03
SM-6106502-TP HEXAGONAL-HOLE BOLT M10 L=65
六角穴ボルト Ｍ １０ Ｌ ＝６５
16
34
#03
SM-6104002-TP SCREW
六角穴ボルト
16
35
#03
WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
16
