- 70 - NO TE ( 注記 ) *I NS TA LLAT ION PSI TI O N A ND D IR ECT ION VA RY IF THE P WB TRA NS FE R RE FER EN CE IS DIF FE RE NT . 基板搬送基準が異なると取付位置、方向が変わります。 RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 E 4244 -729…
- 69 -

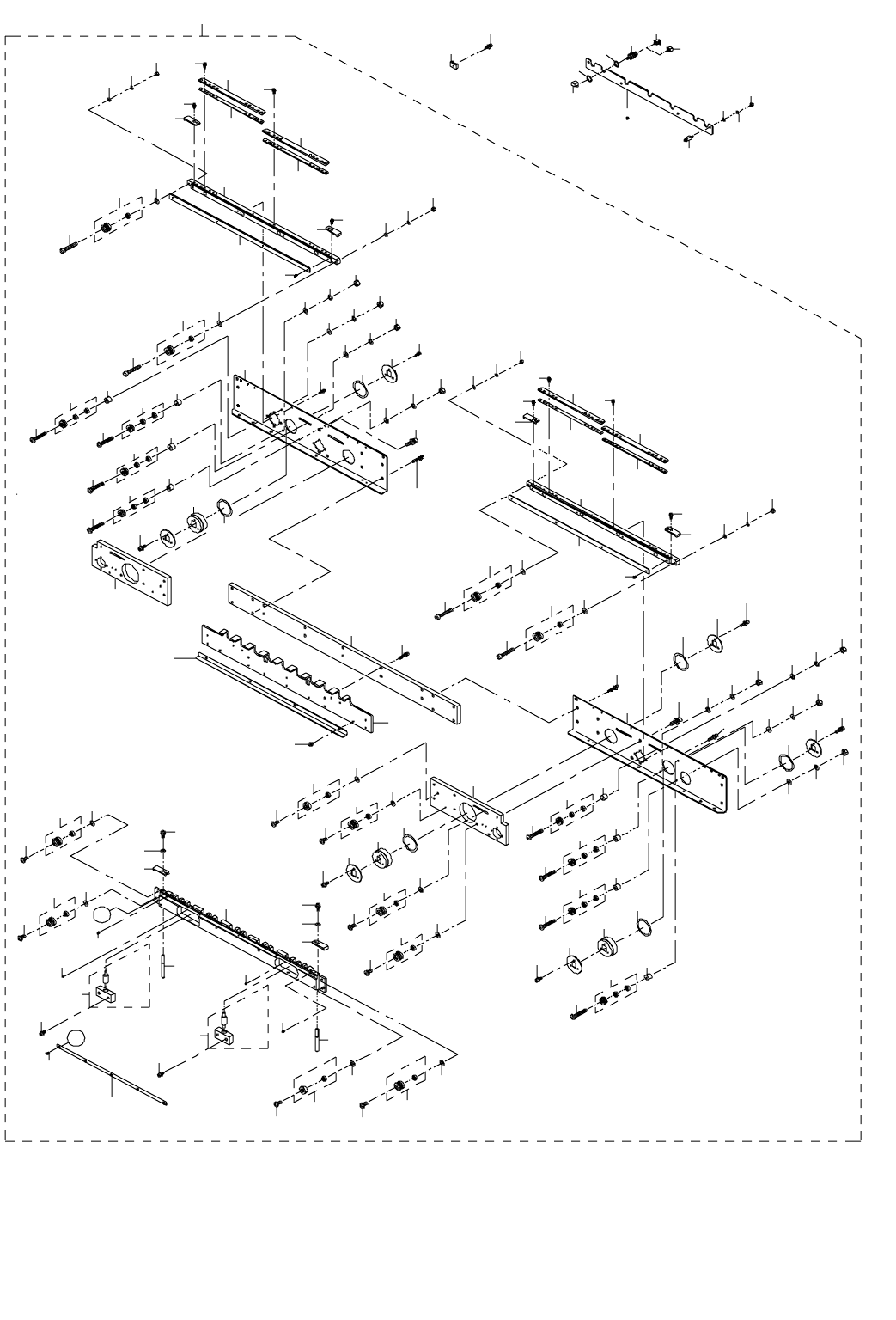

35.PWB CONVEYOR COMPONENTS (3) 2040L (1)
基板搬送関係（３）２０４０ Ｌ（１）
11
13
13
45
46
46
44
47
48
48
51
52
45
44
11
39
47
41
65
65
33
32
31
28
30
30
31
32
30
31
32
28
2
5
9
38
54
56
37
29
7
10
11
11
12
12
12
14
14
14
15
15
14
15
16
55
16
21
21
11
8
40
40
49
50
54
16
11
8
55
54
17
22
17
22
25
22
42
43
53
57
58
53
58
57
60
33
33
38
9
35
34
34
35
36
32
31
30
23
26
24
26
24
23
17
22
25
17
15
12
61
63
64
63
59
59
59
63
62
63
64
59
59
63
61
63
64
59
33
59
59
63
64
63
62
1
25
19
23
3
29
37
25
22
17
20
18
27
26
24
23
6
22
22
17
25
22
17
25
A
A
4
25
17
22
22
25
19
20
18
27
20
18
27
20
27
20
18
27
18
23
24
26
20
18
27
23
23
26
24
23
26
24
26
24
26
24
23
24
26
23
26
24
18
27
20
26
24
23
26
24
23
20
18
27
20
27
18
20
18
27
- 70 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4244-729-0A0 CONVEYOR RAIL F ASM. L
搬送レ−ル Ｆ 組 Ｌ
1
2 E2248-725-000 RAIL PLATE FR
レールプレート ＦＲ
(1)
3 SM-0050801-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝８
(4)
4 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
5 E2247-725-000 RAIL PLATE FL
レールプレート ＦＬ
(1)
6 SM-0050801-SC SCREW トラスねじ Ｍ ５ Ｌ ＝８ (4)
7 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
8 E4249-729-000 CONVEYOR RAIL (L)
搬送レール（Ｌ）
(2)
9 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
10 SL-6031292-TN SCREW
座金付き六角穴ボルト
(8)
11 E2046-725-000 PWB INNER
ＰＷＢ インナ
(6)
12 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
13 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(4)
14 E2241-725-000 PWB GUIDE U
ＰＷＢ ガイド Ｕ
(4)
15 E4242-729-000 PWB GUIDE (L)
ＰＷＢ ガイド Ｌ（Ｌ）
(4)
16 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
17 E4110-729-0A0 CONVEYOR PULLEY A ASM.
搬送プ−リ Ａ 組
(8)
18 E4111-729-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
(1 0)
19 E4112-729-0A0 CONVEYOR PULLEY C ASM. 搬送プ−リ Ｃ 組 (2)
20 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1 0)
21 SM-6042510-SC SCREW M4X0.7 L=25
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
22 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1 0)
23 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1 2)
24 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1 2)
25 SM-6040810-SC SCREW M4X0.7 L=8
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
26 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1 2)
27 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1 0)
28 E2050-725-000 PULLEY BRACKET
プーリブラケット
(2)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
30 WP-0531001-SC WASHER 平座金みがき丸 Ｍ ５ (1 2)
31 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
32 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
33 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(4)
34 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
(4)
35 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
36 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ ３ Ｌ ＝１０
(2)
37 E2012-721-000 ADJUST PLATE
アジャストプレート
(2)
38 SL-6030692-TN SCREW
座金付き六角穴ボルト
(4)
39 E4243-729-000 RAIL GUIDE F(L)
レールガイド Ｆ（Ｌ）
(1)
40 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
41 E4244-729-000 CONVEYOR FC (L)
搬送レール ＦＣ（Ｌ）
(1)
42 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
(1)
43 SM-1030601-SC SCREW M3 L=6 皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (5)
44 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
45 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
46 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
47 E2176-721-000 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
48 SM-8040502-TP SCREW M4X0.7 L=5
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝５
(2)
49 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
(1)
50 SL-6031492-TN SCREW
座金付き六角穴ボルト
(2)
51 E4245-729-000 GUIDE RAIL (L)
ガイドレール（Ｌ）
(1)
52 SL-6041042-TN SCREW
座金付き六角穴ボルト
(4)
53 E4113-729-000 GUIDE RAIL SPACER
ガイドレールスペーサ
(4)
54 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
55 SL-6030692-TN SCREW
座金付き六角穴ボルト
(1)
56 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト (1)
57 E4250-729-000 CONVEYOR BELT GUIDE S (L)
搬送ベルトガイド Ｓ（Ｌ）
(2)
58 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
59 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1 2)
60 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
61 E2157-721-000 PULLEY B
プーリ Ｂ
(2)
62 E2016-715-000 IDLER PULLEY
アイドラプーリ
(2)
63 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(8)
64 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(4)
65 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
- 71 -
36.PWB CONVEYOR COMPONENTS (4) 2040L (2)
基板搬送関係（４）２０４０ Ｌ（２）
8
8
10
19
14
18
35
36
A
51
49
50
52
53
54
58
57
56
55
57
59
48
47
19
14
18
18
14
19
19
14
18
46
46
10
1
25
26
33
34
37
38
37
38
39
39
40
41
40
42
41
43
31
4
8
9
9
8
11
11
12
12
13
13
32
22
23
21
22
23
21
8
9
9
8
11
11
12
12
13
13
31
28
29
32
30
22
23
21
22
23
21
6
6
45
45
44
44
A
22
23
21
21
23
22
23
22
21
27
28
30
17
16
14
17
17
14
19
17
28
30
29
27
21
23
22
28
29
30
29
5
28
29
30
3
2
7
21
22
23
21
23
22
24
20
15
28
29
27
30
20
20
15
24
15
24
19
19
14
19
24
24
17
19
19
17
14
16
7
15
20
15
20
20
15
24
24
15
20
17
14
19
17
14
19
21
22
23
21
23
22
20
15
24
