NXT保养用油品类表.pdf

润滑油品名 加油位置 加油作用 大概用 量（c c） 油品规格 油品年消耗量 备注 NS7 1 .M3/M3S X，Y，XS轴滚珠 丝杠；M6/M6S X,Y轴滚 珠丝杠（ 注入） 润滑 M3(S)/M6(S)X轴滚珠丝 杠：0.24 M3(S)/M6 Y轴滚珠丝 杠：0.81 M3(S) XS轴滚珠丝杠 ： 0.09 80g/瓶 M3S ( 4M Base):320g M6S ( 4M Base):200g 油品料号 为：K3035 …

100%1 / 3
润滑油品名
加油位置 加油作用
大概用量（cc）
油品规格 油品年消耗量
备注
NS7

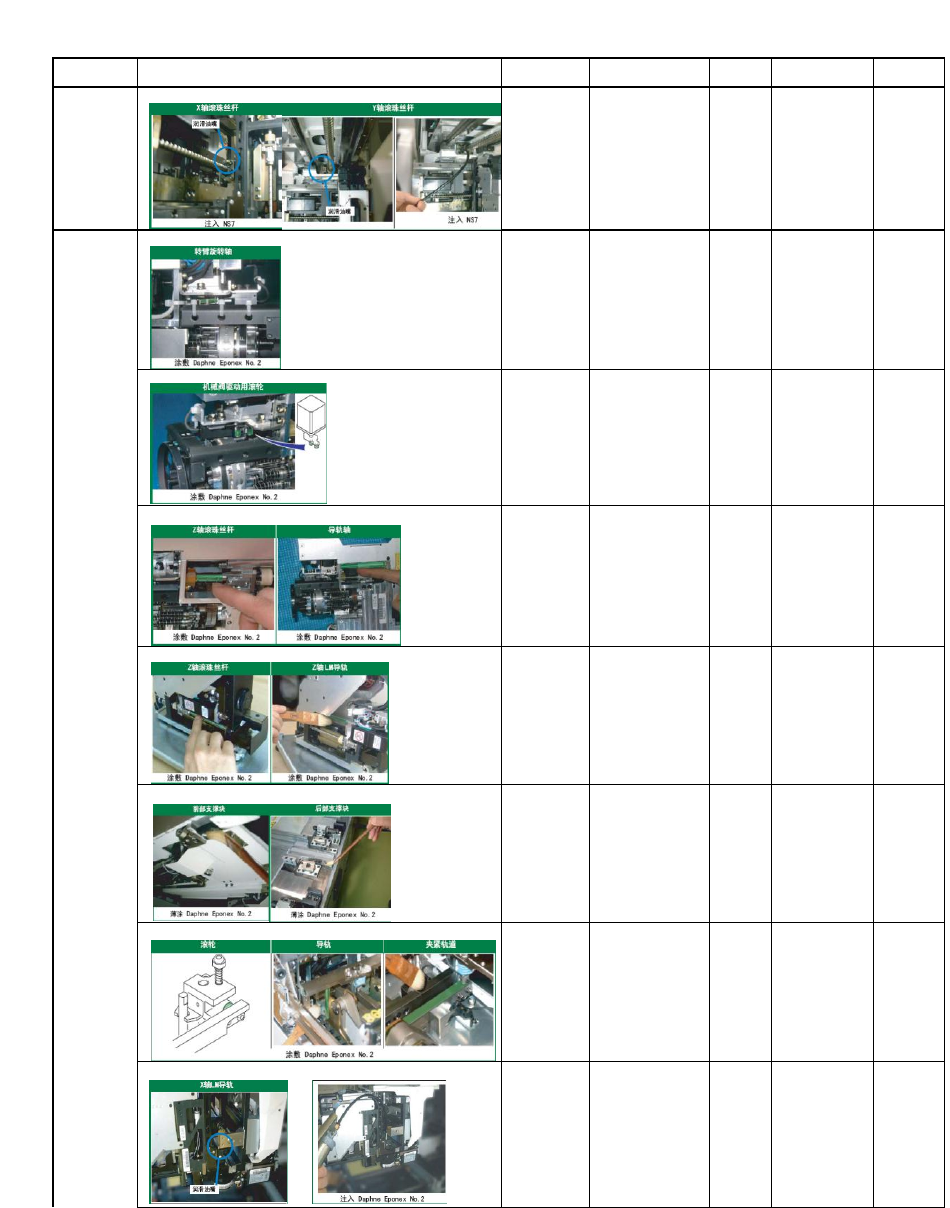

1.M3/M3S X，Y，XS轴滚珠丝杠；M6/M6S X,Y轴滚珠丝杠（注入）
润滑
M3(S)/M6(S)X轴滚珠丝
杠：0.24
M3(S)/M6 Y轴滚珠丝
杠：0.81
M3(S) XS轴滚珠丝杠：
0.09
80g/瓶
M3S(4M Base):320g
M6S(4M Base):200g
油品料号
为：K3035K
请使用FUJI
润滑油枪配
套工具
AWPJ8201
1.NXT H04/H08/H12（S）Head转臂旋转轴；（涂抹）
润滑
1.76
16Kg/桶
M3S(4M Base):2Kg
M6S(4M Base):
1.5Kg
2.NXT H04/H08/H12（S）Head机械阀驱动用滚轮（涂抹）
润滑
0.005<H04>
0.004<H08/H12(S)>
3.NXT H04/H08/H12（S）Head Z轴滚珠丝杠，导轨轴（涂抹）
润滑
Z轴滚珠丝杆：
0.082<H04>
0.07<H08/H12(S)>
Z轴导轨轴：
0.078<H04>
0.063<H08>
0.059<H12(S)>
4.NXT H01 Head Z轴滚珠丝杠，Z轴LM导轨（涂抹）
润滑
Z轴滚珠丝杠：0.117
Z轴LM导轨：0.292

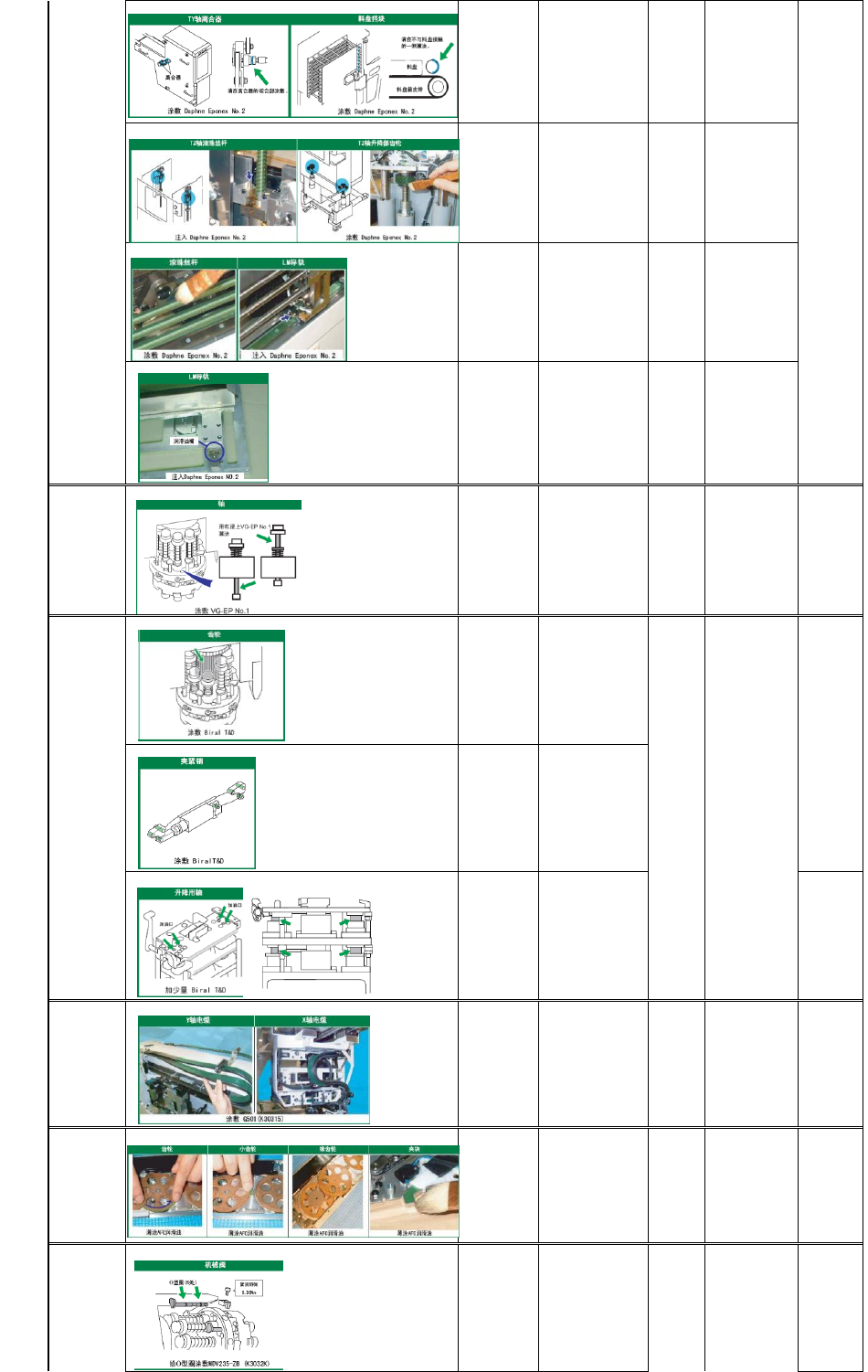

5.Base，Moudle前，后部支撑块；（涂抹）
润滑
基座侧支撑面：0.6
模组侧支撑面：0.4
6.搬运轨道滚轮、导轨、夹紧轨道；（涂抹）
润滑
夹紧轨道：3.75
7.M3/M3S X,Y,XS轴LM导轨，M6/M6S X,Y轴LM导轨；（注入）
润滑
M3(S) X LM导轨：1.02
M3(S) Y LM导轨：0.9
M3(S) XS LM导轨：0.9
M6 X LM导轨：1.2
M6 Y LM导轨：0.81
M6S X LM导轨：0.26
M6S Y LM导轨：0.26
NXT保养用油种类表
DAPHANE NO2
8.M-Tray TY轴离合器，料盘定位销；（涂抹）
润滑
TY轴离合器：0.06
料盘定位销：0.115
料盘定位销驱动轴：
0.375
9.L-Tray TZ轴滚珠丝杠（注入）；TZ轴升降部齿轮；（涂抹）
润滑
TZ轴滚珠丝杠：0.54
TZ轴升降部齿轮：0.92
10.搬运轨道滚珠丝杠（涂抹），LM导轨；（注入）
润滑
滚珠丝杠：3.75
LM导轨：0.24
11.切刀LM导轨；（注入）
润滑
0.19
VG-EP NO.1
(WAKO
Chemical
LTD.)
1.NXT Head Syringe
润滑
0.02
1Kg 50g/Head
1.NXT Head Q轴齿轮；（涂抹）
润滑
Q轴齿轮：0.272
（H04/H08）
0.336
（H12(S)）
2.搬运轨道夹紧销；（涂抹）
润滑
0.37
3.Nozzle Change升降用轴；（注入）
润滑
有加油口：0.9
无加油口：1.8
对于没有注
油孔的
NozzleChang
e，请使用治
具AA4CM0*注
油
G501
(K30315)
1.X，Y轴平行电缆；（涂抹）
润滑
减小Head运动
时，电缆之间以
及电缆与BKT和
滚轮间的摩擦，
防止Cable线开
裂和破损
M3(S) X轴平行电缆：
0.8
M3(S) Y轴平行电缆(左
侧)：1
M3(S) Y轴平行电缆(右
侧)：0.6
M6(S) X轴平行电缆：
0.8
M6(S) Y轴平行电缆：2
80g/瓶
M3S(4M Base):200g
M6S(4M Base):100g
油品料号
为：K30315
AFC
1.Feeder齿轮及夹块；（涂抹）
润滑
少量薄涂
70g/支
M3S(4M Base):1支
M6S(4M Base):1支

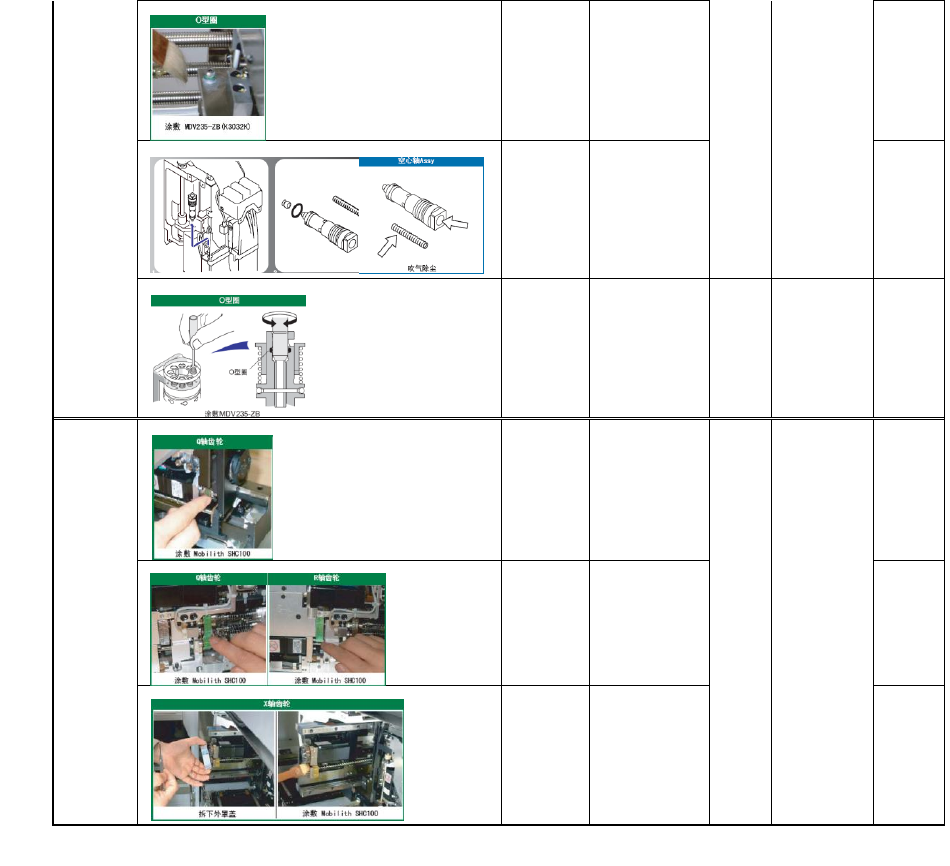

1.NXT H04/H08/H12（S）Head机械阀O型圈；
润滑，密封
保证真空切换
Pin上下活动顺
畅，且不会在真
空切换的过程中
漏气
0.003
油品料号
为:K3032H
M3S(4M Base):1瓶
M6S(4M Base):1瓶
M3S(4M Base):40g
M6S(4M Base):20g
DAPHANE NO2
Biral T&D
MVD235-ZB
2.搬运轨道O型圈；（涂抹）
润滑
0.01
3.NXT H01 Head空心轴Assy内的O型圈和弹簧；（涂抹）
润滑
少量薄涂
请使用H01工
作头Q轴齿轮
锁定用治
具:PM28083,
用于空心轴
Assy的拆除
4.NXT H04/H08/H12（S）Head 注油筒内O型圈；（涂抹）
润滑，密封
少量薄涂（有注油棒治
具）
1.NXT H01 Head Q轴齿轮（涂抹）
润滑
0.1
2.NXT H04/H08/H12（S）Head Q,R 轴齿轮（涂抹）
润滑
Q轴齿轮：0.18<H04>
0.138<H08/H12(S)>
R轴齿轮：0.26<H04>
0.224<H08/H12(S)>
3.M3/M3S X轴、XS轴齿轮；M6/M6S X轴齿轮（涂抹）
润滑
M3(S)/M6(S)X轴齿轮：
1.76
M3(S) XS轴齿轮：1.4
M3S(4M Base):40g
M6S(4M Base):20g
Mobilith
SHC460WT
MVD235-ZB
