3-8 3 2.2 选择基板程序 下面，介绍选择已登录的基板程序的方法。 1 选择基板程序。 1. 按生产设计画面的 [ 选择基板 ] 按钮，打开“选择基板”的对话框。 2. 将光标移至想要生产的基板名并按 [ 选择 ] 按钮，所选基板程序被读入。 选择基板程序 [选择基板]按钮 从已登录的基板列表中选择 显示所选基板名 66306-N7-00
3-7
3
5
按 [OK] 按钮，开始复写。
复写结束后，返回生产设计画面。
6
保存基板程序。
1. 按按钮区的 [ 保存基板 ] 按钮，显示“保存基板”的对话框。
2. 确认想要保存的路径、文件格式、基板文件名后，按 [ 保存 ] 按钮。
n
要点
如果文件格式为 VIOS，文件必须保存在 No.1 的文件夹中。
c
注意
如果用非 YGX 的文件格式保存，会有部分信息无法保存。
3-8
3
2.2 选择基板程序

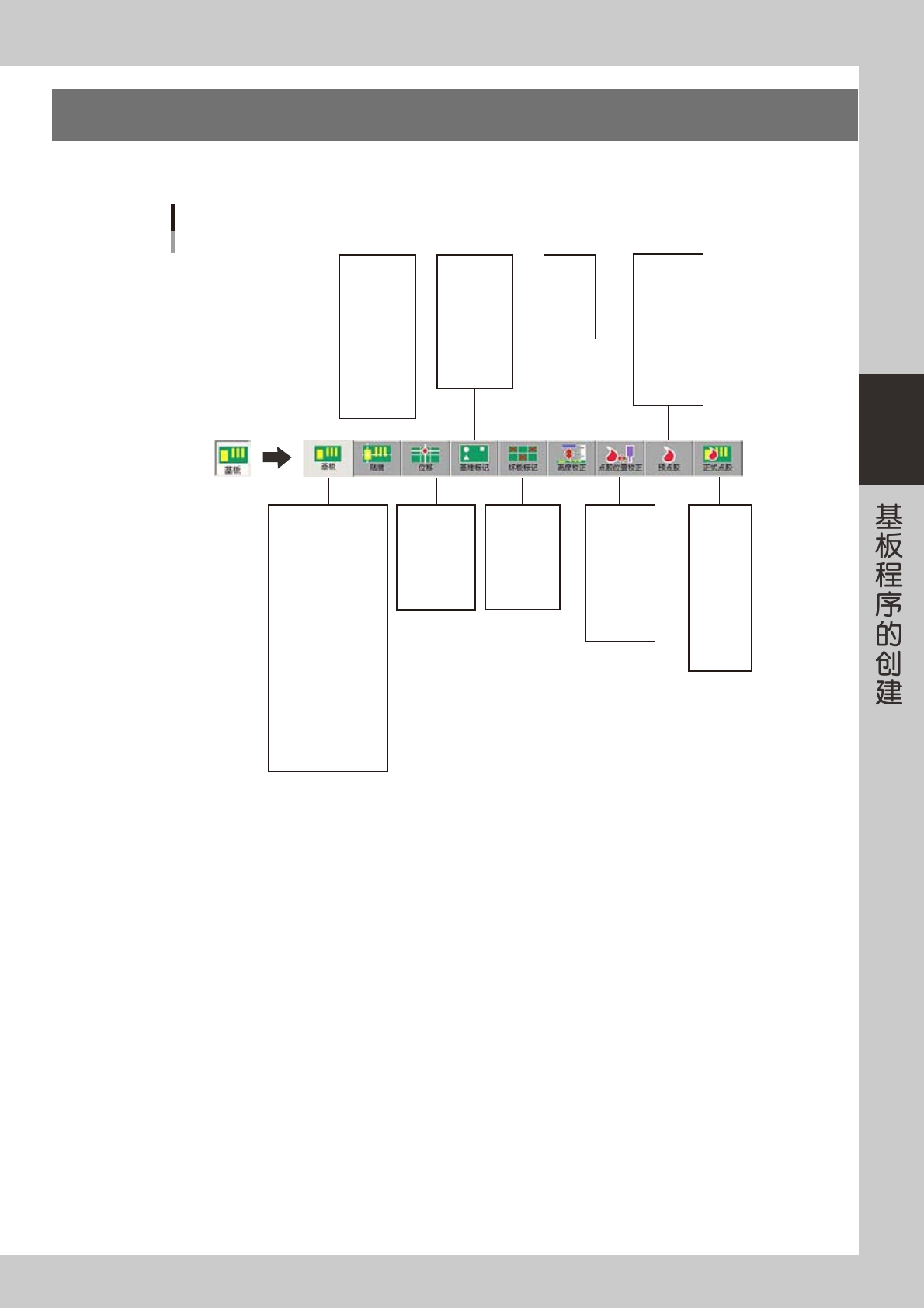

下面，介绍选择已登录的基板程序的方法。
1
选择基板程序。

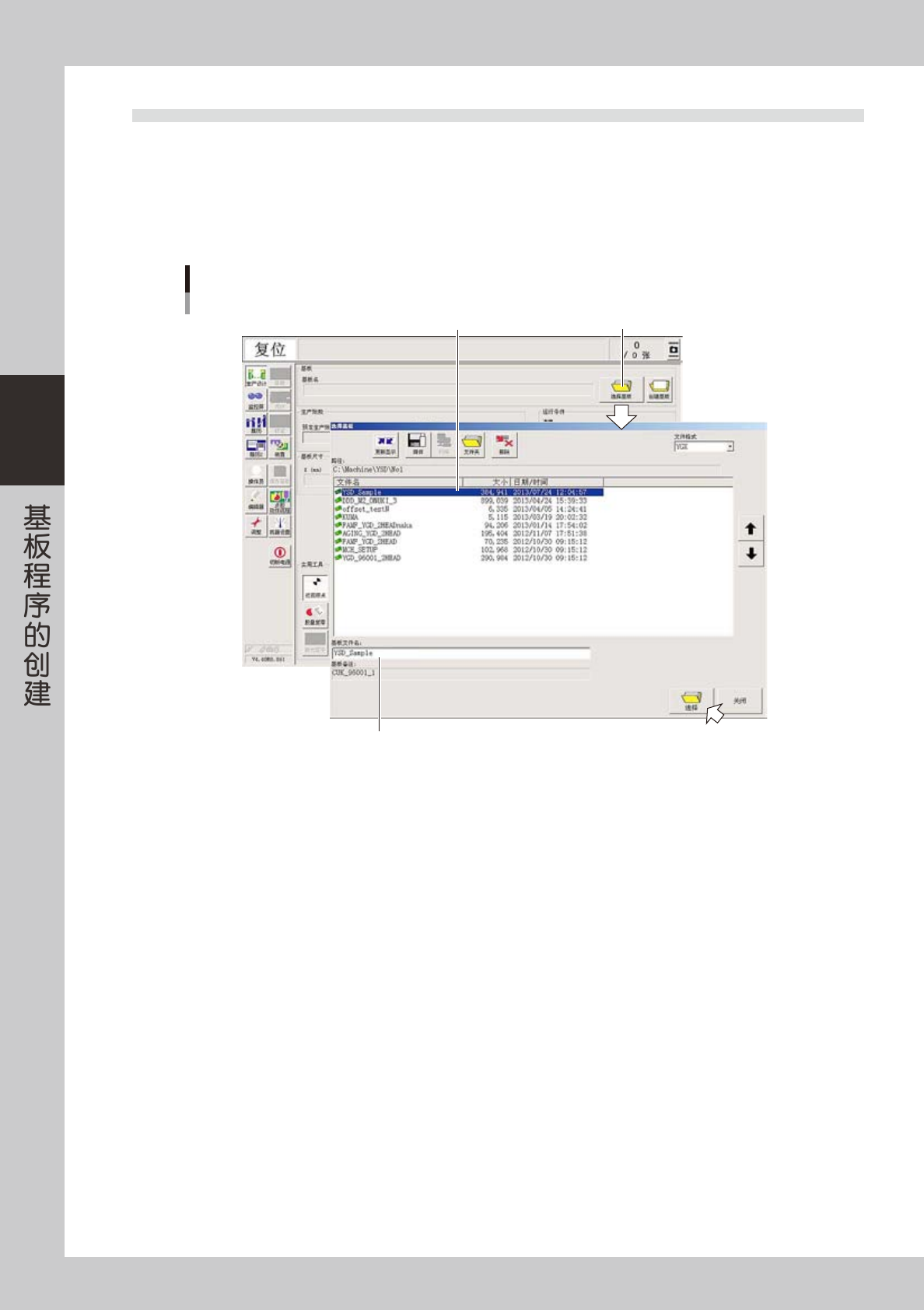

1. 按生产设计画面的 [ 选择基板 ] 按钮，打开“选择基板”的对话框。
2. 将光标移至想要生产的基板名并按 [ 选择 ] 按钮，所选基板程序被读入。
选择基板程序
[选择基板]按钮从已登录的基板列表中选择
显示所选基板名
66306-N7-00
3-9
3
3.创建基板信息
基板信息中需设置基板的形状、生产方法、元件的贴装位置等参数。
基板信息参数的构成
No.
图样名
跳过
X、Y、R
元件号码
元件名
Head
坏板标记
基准标记
原拼板号码
No.
图样名
种类
跳过
X、Y、R
原拼板号码
No.
图样名
种类
X1、Y1
标记1
X2、Y2
标记2
原拼板号码
No.
图样名
种类
X、Y
标记
原拼板号码
基板尺寸XY
基板厚度Z
备注
目前生产张数
预定生产张数
1张基板的拼板数
目前下料张数
预定下料张数
基板固定方法
固定开始时间
传送装置空转时间
点胶检查
自动试打点
传送装置电机的速度
传送轨的传送方法
No.
图样名
跳过
胶量
Head
动作流程
X、Y、R
标记
校正
No.
图样名
跳过
胶量
Head
动作流程
X、Y、R
基准标记
坏板标记
高度校正
No.
备注
模式
标记
X、Y
No.
图样名
跳过
胶量
Head
动作流程
X、Y、R
标记
