3-25
3
3.6 高度校正参数 ( 选配 )
在高度校正参数中设置使用激光高度传感器测量点胶嘴高度时的坐标与测量方法。
1
5
2 3
高度校正参数画面
4
66316-N7-00
1. 备注
记录作业内容等时使用。
2. 模式
设置高度测量的方法。高度测量的方法有两种∶ 1 点测量、2 点测量再平均。
· 1 点测量 ：设置为“局部主”。
· 2 点测量再平均 ：创建两行数据，第 1 行设置为“局部主”，第 2 行设置为“局部次”。
3. 标记
输入标记参数内用于高度校正而设置的标记号码。
4. X、Y
输入以基板原点为基准的 X、Y 的坐标。
5. 执行或跳过
设置是否进行高度校正。设置为跳过时，不进行高度校正。
3-26
3
3.7 点胶位置校正参数
点胶位置校正，是校正因更换点胶嘴而产生的位置偏移的功能。通过使用本功能，可以使点胶位置保持稳定。
n
要点
复制装机用基板程序 MCH_SETUP.ygx 的坐标作为点胶位置校正的坐标使用。在胶量、动作流程、标记栏中输入与预点胶画面相
同的值。未使用预点胶时，可以通过点胶测试取得胶量与标记数据之后输入。
点胶位置校正参数画面
2
1
3 7 94 5 6 8
66384-N7-00
1. 点胶位置校正项目
设置是否进行点胶位置校正。想要更改时，按 [ 编辑 ] 按钮，选择执行或跳过。勾选“校正前先预点胶”的选择框时，会在
进行位置校正之前先进行预点胶。
2. 图样名
输入点胶位置校正用胶点的名称 ( 也可以不输入 )。
3. 跳过
分别对各个点胶位置设置是否进行位置校正。将正式点胶时不使用的点胶头设置为跳过。
点击跳过单元格，该单元格依次显示为 、 、 。
‧
：点胶之后，识别胶点并计算出点胶位置的校正量。
‧
：只进行试点胶。
‧
：跳过。
4. 胶量
输入与预点胶画面中相同的值。
5. Head
输入想要校正点胶位置的点胶头号码。
6. 动作流程
输入与预点胶画面中相同的值。
7. X、Y
复制装机用基板程序 MCH_SETUP.ygx 的坐标使用。
8. R
复制装机用基板程序 MCH_SETUP.ygx 的坐标使用。
9. 标记
输入与预点胶画面中相同的值。
3-27
3

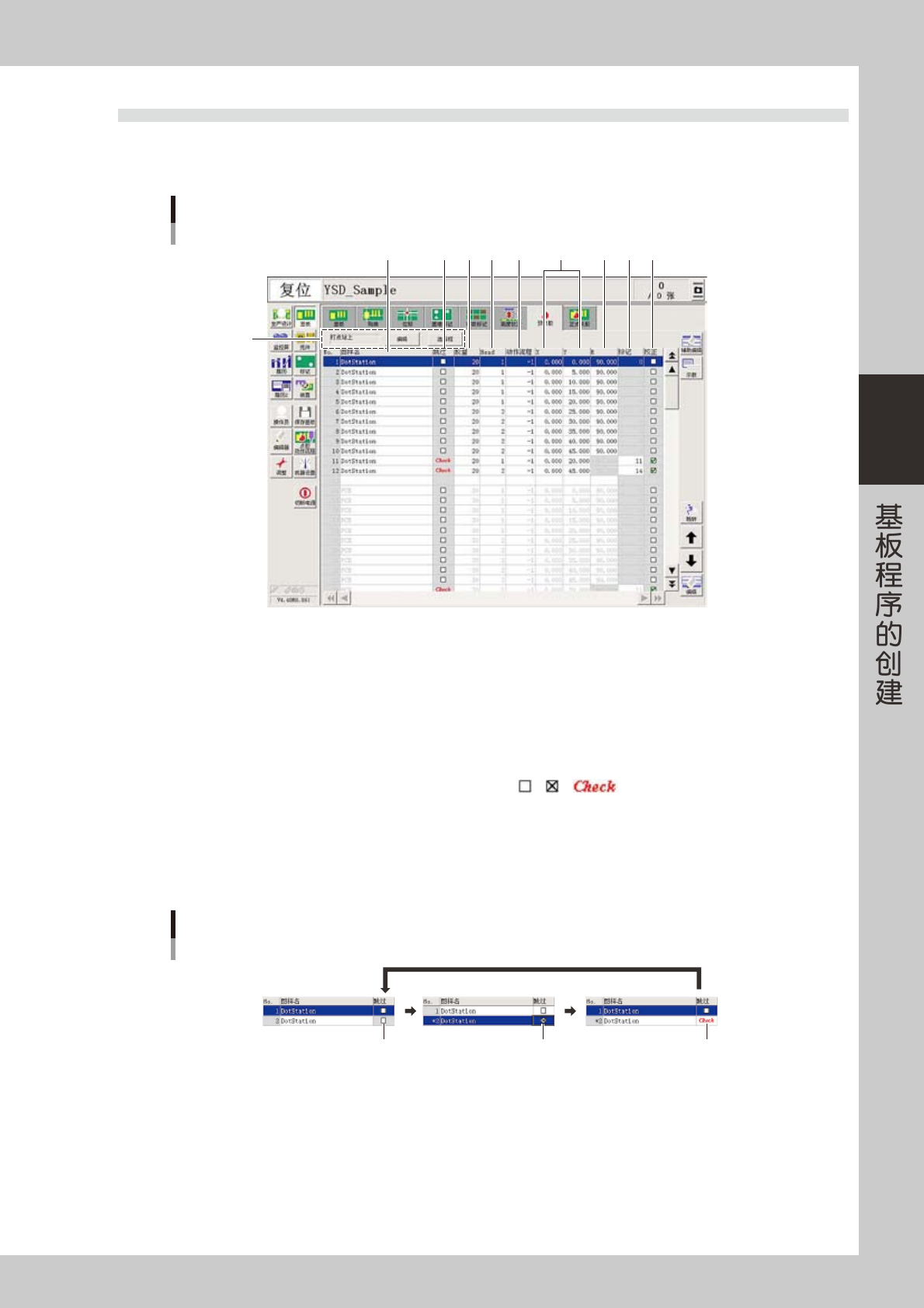

3.8 预点胶参数
为稳定点胶质量，一般在正式点胶之前需进行预点胶。下面，介绍预点胶参数的设置方法。
打开基板画面的“预点胶”选项卡，确认或设置预点胶参数。
预点胶参数画面
2
1
3 7 94 5 6 108
66317-N7-00
1. 预点胶项目
设置是否进行预点胶。如果选择“打点站上”，则在打点站上进行预点胶。
想要更改时，按 [ 编辑 ] 按钮。
2. 图样名
输入预点胶的名称。
3. 跳过
分别设置是否进行预点胶。点击跳过单元格，该单元格依次显示为 、 、 。
如果跳过单元格为 Check 时，对下列项目进行检查。
· XY ：点胶头移至设置的坐标位置，进行图像识别。
· 点胶头 ：由指定的点胶头进行点胶。
· 标记 ：设置检查胶点形状用的标记号码。
跳过单元格的显示
执行 跳过 检查
66318-N7-00
