4.2 芯片元件
下面，介绍芯片元件的参数的设置方法。
4.2.1 基本参数
设置芯片元件的基本参数。
在点胶机中，只需确认和编辑“A: 校正组”、“B: 校正类型”、“J: 数据库号码”的设置。
其它参数点胶机不使用。

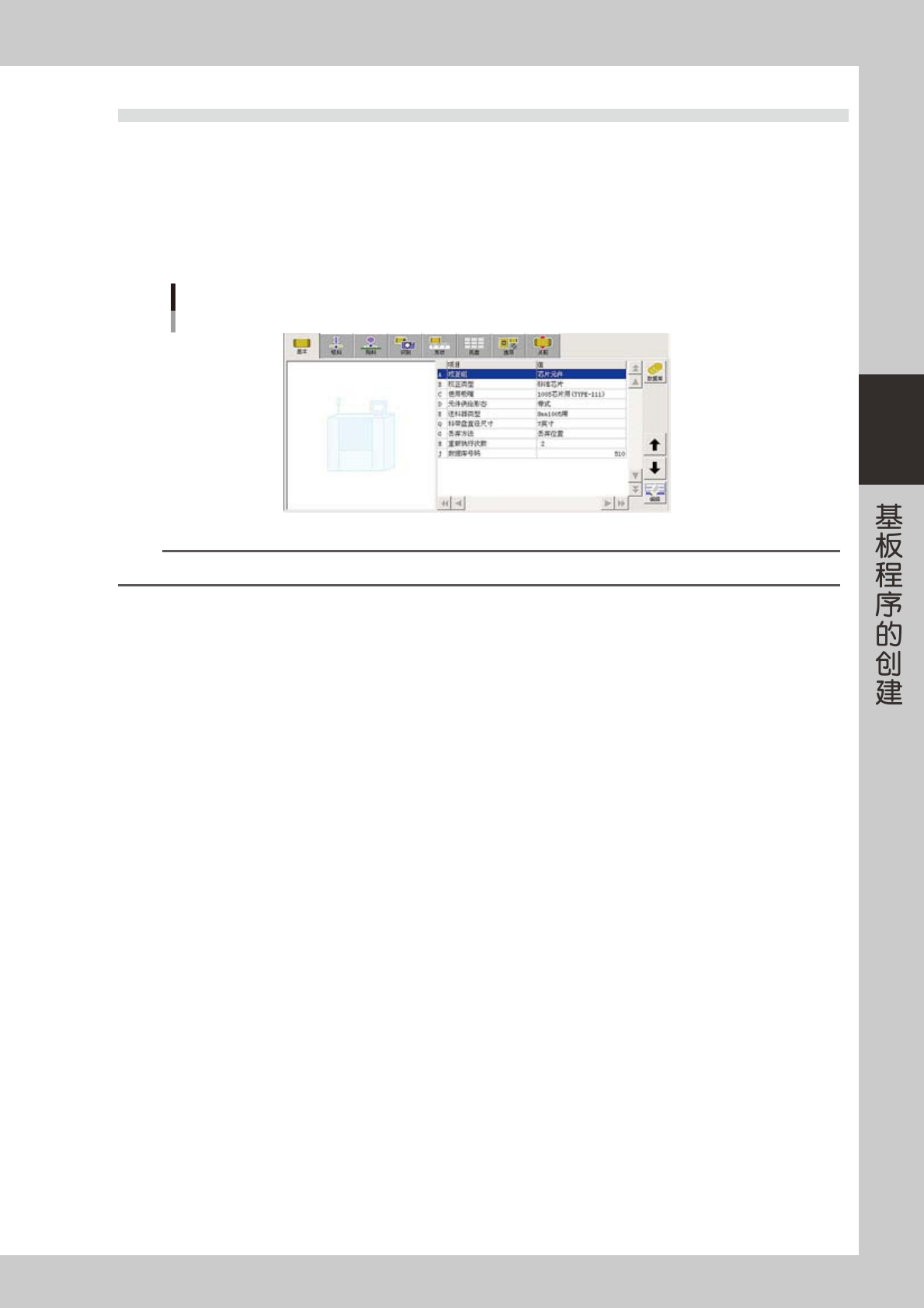

基本参数
66322-N7-00
参考
“校正组”与“校正类型”在“形状”选项卡画面也会显示。
A: 校正组
设置为“芯片元件”。
B: 校正类型
指定芯片元件的种类。标准的方形芯片指定为“标准芯片”，MELF 芯片指定为“MELF 芯片”。
C: 使用吸嘴 ( 本机不使用 )
D: 元件供给形态 ( 本机不使用 )
E: 送料器类型 ( 本机不使用 )
Q: 料带盘直径尺寸 ( 本机不使用 )
G: 丢弃方法 ( 本机不使用 )
H: 重新执行次数 ( 本机不使用 )
3-34
3
J: 数据库号码
如果从数据库复制了参数值时，显示原数据库的号码。
想要从数据库复制参数值时，按 [ 数据库 ] 按钮。“元件数据库列表”画面显示后，选择想要复制的数据，按 [ 设置 ] 按钮进
行复制。

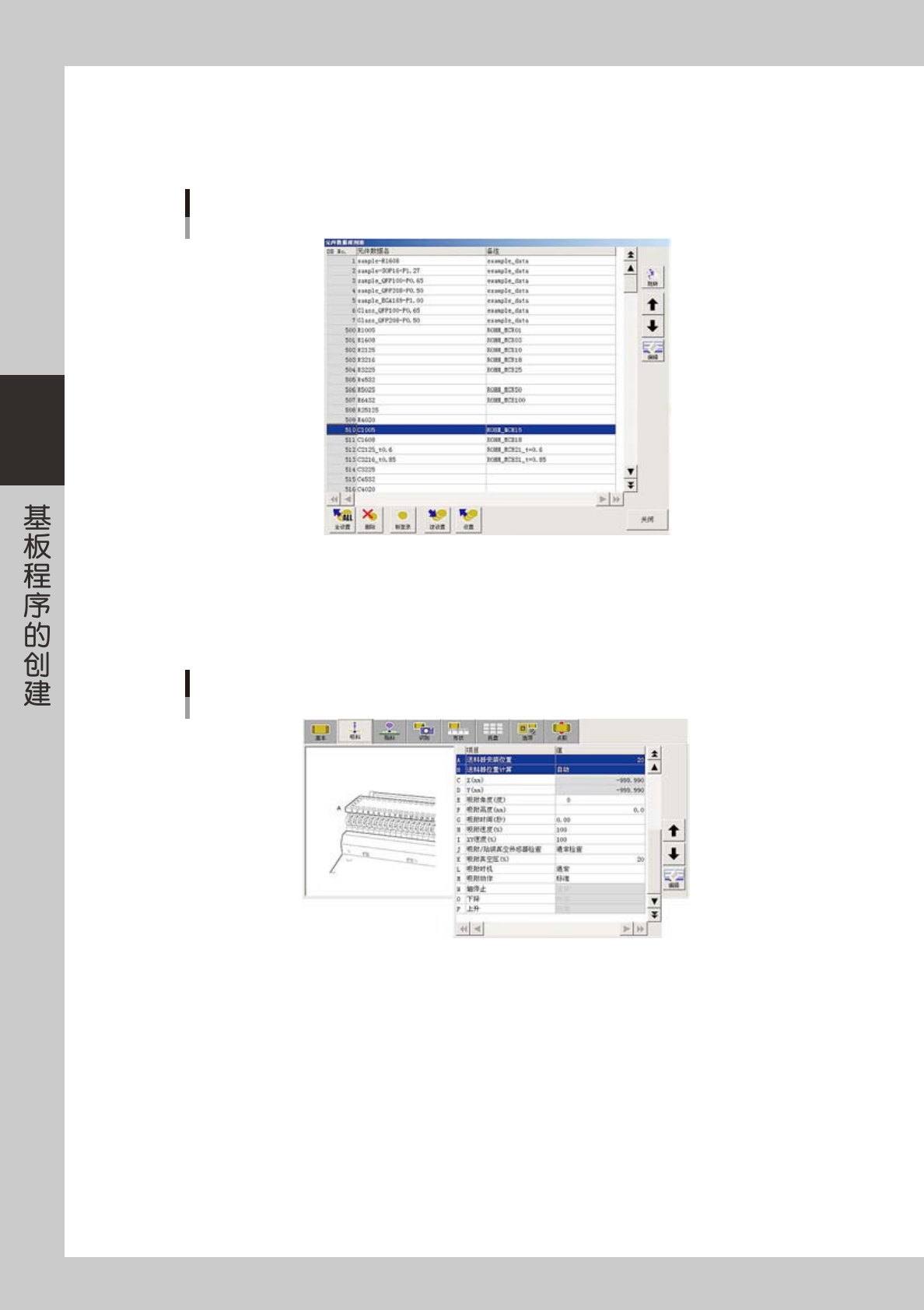

数据库列表
66323-N7-00
4.2.2 吸料参数
在点胶机中只需设置吸附角度。
先确认在生产线下游的贴片机的设置之后，再设置。
吸料参数
66324-N7-00
A: 送料器安装位置 ( 本机不使用 )
B: 送料器位置计算 ( 本机不使用 )
C、D: X、Y( 吸附位置 )( 本机不使用 )
3-35
3
E: 吸附角度
输入贴装头在送料器上方吸附元件时的旋转角度。此设置决定识别元件时的元件方向 ( 识别基准 )。
一般，元件包装外形横方向长时设置为 0 度 ；竖方向长时设置为 90 度。
使用散装式送料器供给元件时，必须设置为 90 度。
c
注意
吸附角度参数会影响识别基准与贴装角度。必须注意元件包装外形横方向长时的 0 度与 180 度，竖方向长时的 90 度与 -90 度的区别。

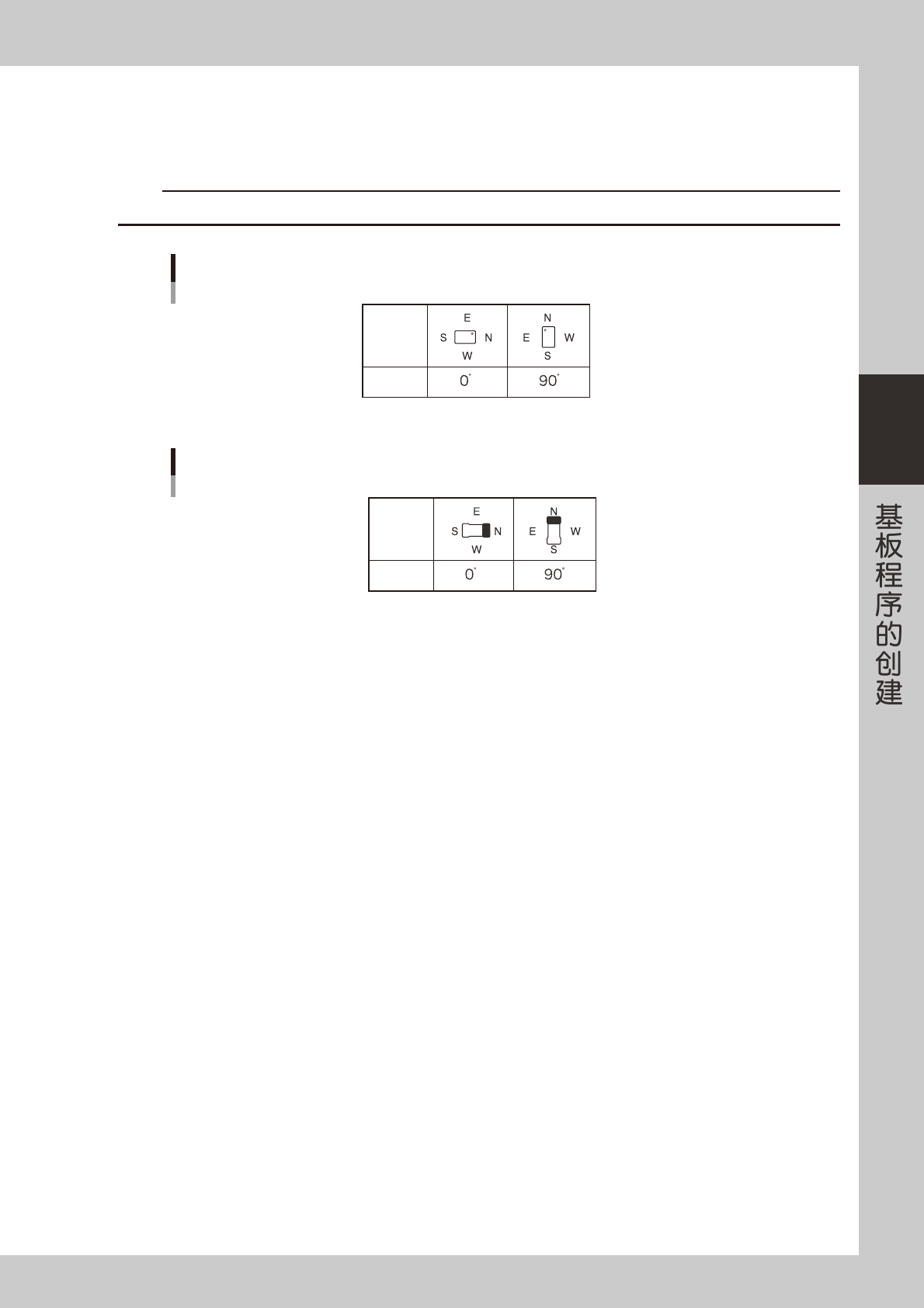

方形元件的吸附角度
元件包装外形
吸附角度
65316-F7-00
MELF元件的吸附角度
元件包装外形
吸附角度
65317-F7-00
F: 吸附高度 ( 本机不使用 )
G: 吸附时间 ( 本机不使用 )
H: 吸附速度 ( 本机不使用 )
I: XY 速度 ( 本机不使用 )
J: 吸附 / 贴装真空传感器检查 ( 本机不使用 )
K: 吸附真空压 ( 本机不使用 )
L: 吸附时机 ( 本机不使用 )
M: 吸附动作 ( 本机不使用 )
N: 轴停止 ( 本机不使用 )
O、P: 下降、上升 ( 本机不使用 )
