3-37
3

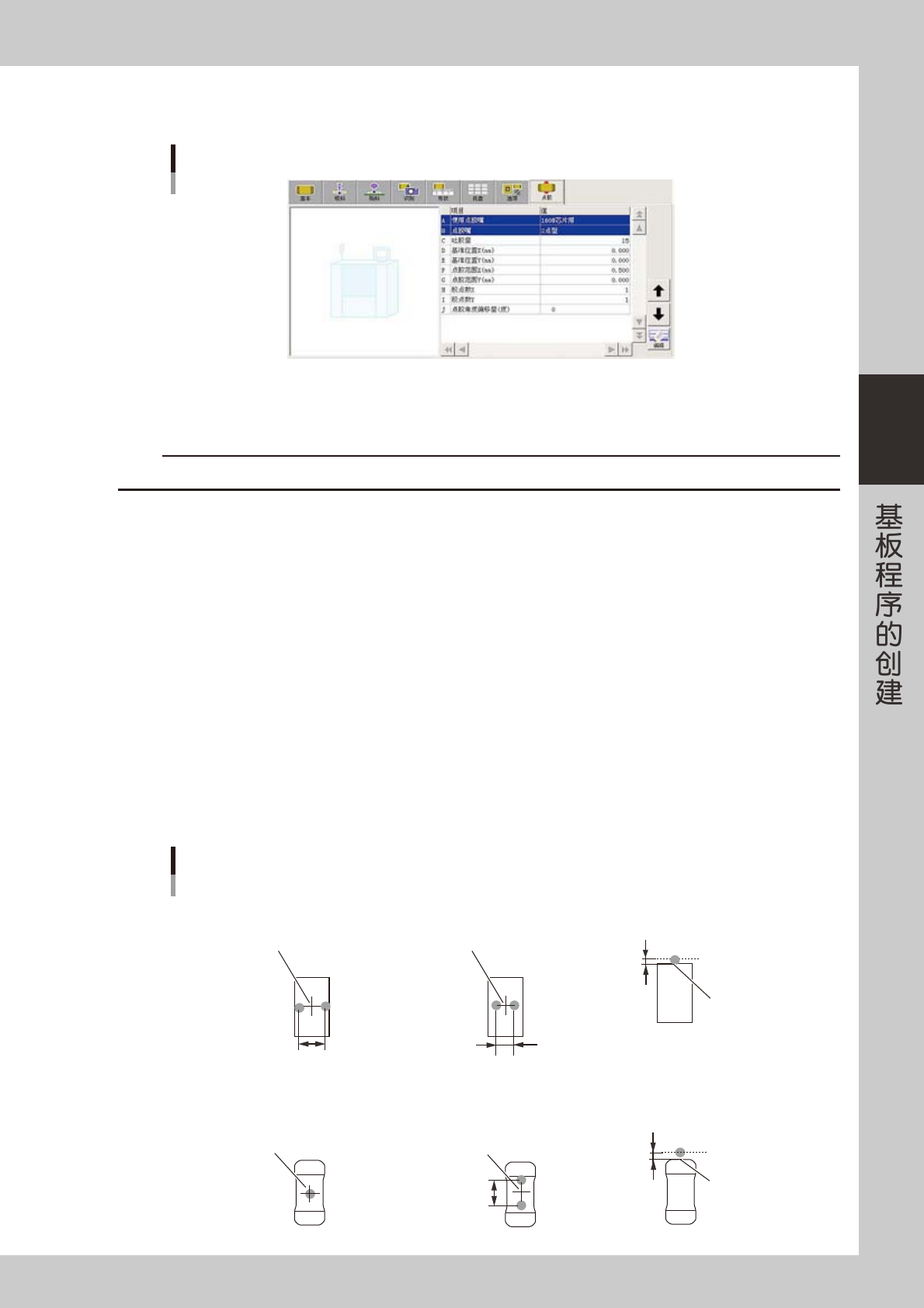

4.2.4 点胶参数
点胶参数
66326-N7-00
A: 使用点胶嘴
选择点胶用的点胶嘴。
c
注意
使用焊锡膏时，必须使用焊锡膏专用的吸嘴 ( 特别定制 )。
B: 点胶嘴
从“1 点型”或“2 点型”中选择点胶嘴的类型。
C: 吐胶量
设置点胶时的胶量。
D、E: 基准位置 Xmm、Ymm
使用贴片胶时，设置点胶中心与元件中心的偏差量。
使用焊锡膏时，设置以元件外形为基准的偏移量。
F、G: 点胶范围 Xmm、Ymm
设置点胶的范围。使用焊锡膏时，忽略该设置。
H、I: 胶点数 X、Y
设置想要在点胶范围的 X 方向、Y 方向点的胶点个数。
使用焊锡膏时，忽略该设置。
J: 点胶角度偏移量
设置点胶角度。以 5°为单位在 0°〜 ±90°的范围内设置。
芯片元件的点胶
元件中心
基准位置
■ 贴片胶 1点型点胶嘴 ■ 贴片胶 2点型点胶嘴 ■ 焊锡膏 1点型点胶嘴
X方向点胶范围
元件中心
由2点型点胶嘴
的间距决定
基准位置Y
方形芯片元件
元件中心
■ 贴片胶 1点型点胶嘴
■ 贴片胶 2点型点胶嘴
(使点胶角度偏移90°)
元件中心
由2点型点胶嘴
的间距决定
■ 焊锡膏 1点型点胶嘴
基准位置(0.00)
基准位置Y
MELF元件
65318-N7-00
3-38
3
4.3 IC 元件
4.3.1 微型 Tr、SOT

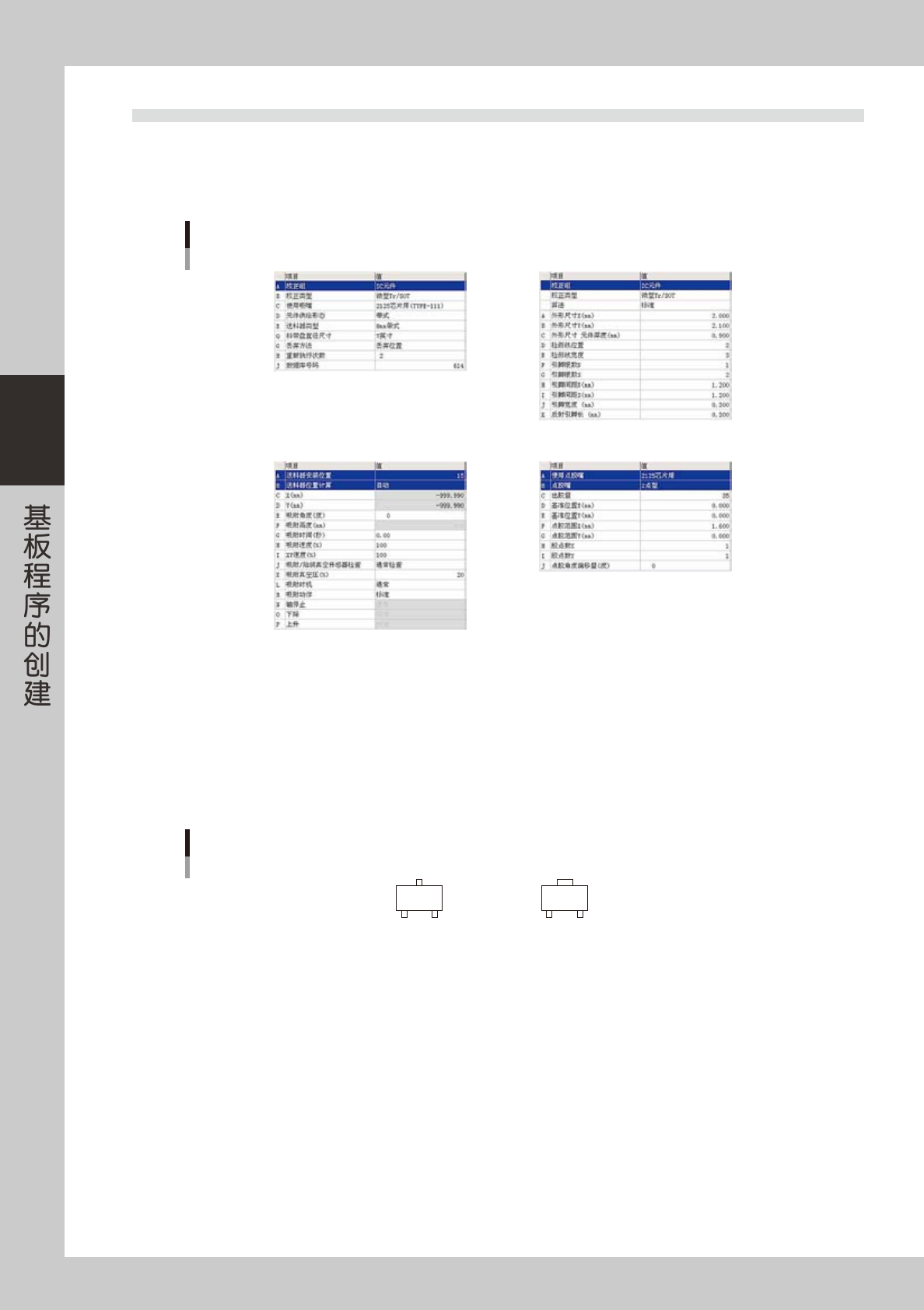

微型晶体管、SOT 等的参数如下图所示。此处没有介绍的参数，请参阅本章“4.2 芯片元件”的说明。
晶体管的参数例
基本
吸料
形状
点胶
66327-N7-00
■ 基本参数
A: 校正组
设置为“IC 元件”。
B: 校正类型
相对两边引脚的形状相同时，设置为“微型 Tr/SOT”。
相对两边引脚的形状不同时，设置为“P-Tr”。
晶体管的校正类型
微型Tr/SOT
P-Tr
65319-N7-00
3-39
3

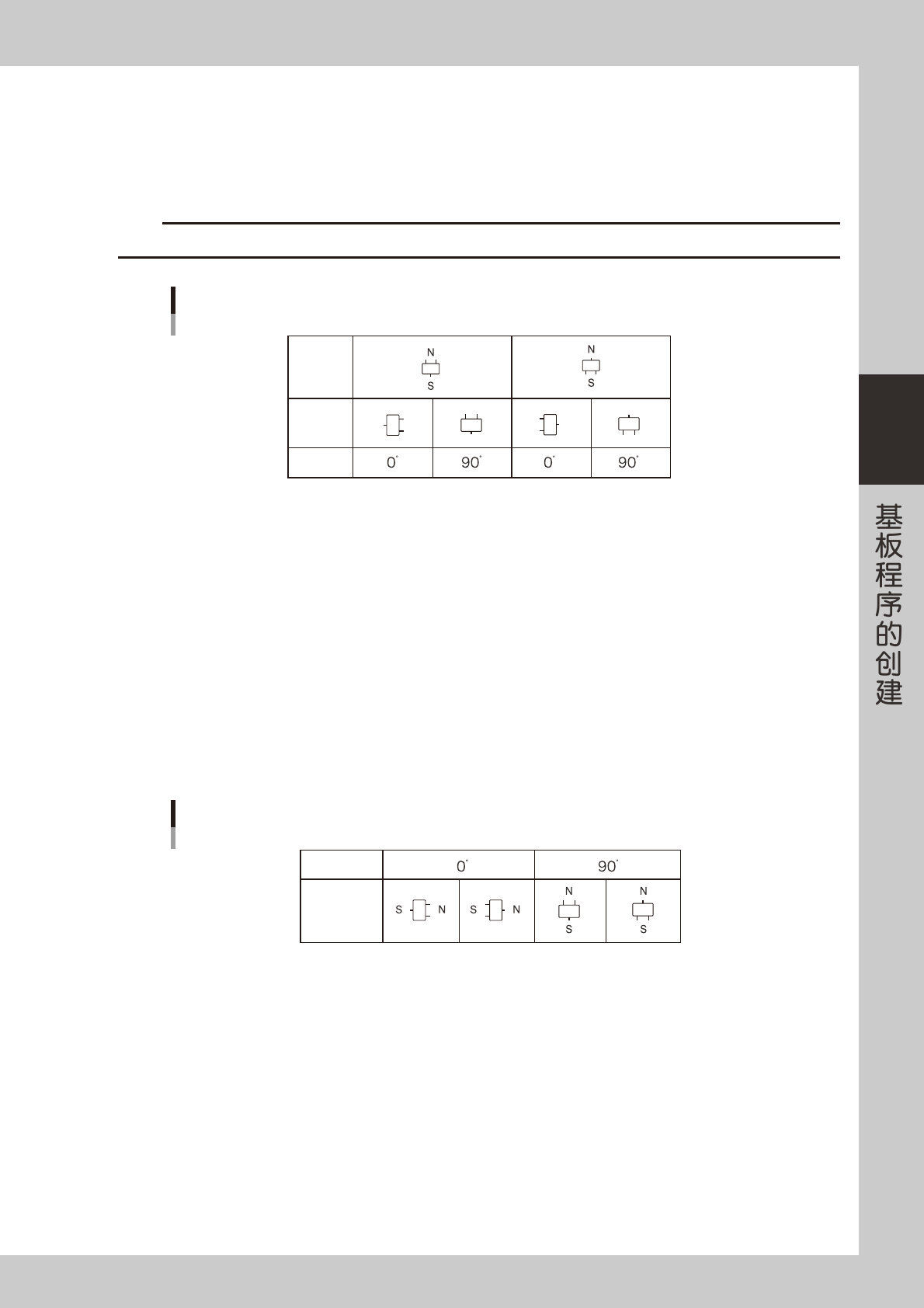

■ 吸料参数
E: 吸附角度
输入贴装头在送料器上方吸附元件时的旋转角度。此设置决定识别元件时的元件方向 ( 识别基准 )。设置晶体管的吸附角度时，
必须使引脚对着 NS 方向设置，因此元件包装外形竖方向长 ( 封装部的竖方向 ) 时，设置为 0 度 ；横方向长时设置为 90 度。
参考下表输入正确的吸附角度。
c
注意
吸附角度参数会影响识别基准与贴装角度。必须注意元件包装外形横方向长时的 90 度与 -90 度，竖方向长时的 0 度与 180 度的区别。
微型晶体管的吸附角度
识别基准
元件包装外形
吸附角度
65320-N7-00
■ 形状参数
“校正类型”未设置时，不显示下列参数。
A,B: 外形尺寸 XY
输入用游标卡尺、千分尺等测得的准确数值 (mm)。
D: 检测线位置
设置从引脚的前端到内侧的哪个位置上为检测引脚用的检测线。一般使用初始值。
E: 检测线宽度
指定检测引脚的检测线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为 1 〜 2，0.3 以上的元件设置为 2 〜 3。
一般使用默认值。
F、G: 引脚根数 NS
分别输入 NS 方向存在的引脚根数。
引脚的NS方向
吸附角度
元件包装外形
65321-N7-00
H、I: 引脚间距 NS
准确输入引脚间的距离。
J: 引脚宽度
准确输入引脚的宽度。
