3-44 3 4.3.3 QFP 下面，以下图为例介绍 QFP 的参数。此处未介绍的参数，请参阅本章“4.2 芯片元件”的说明。 QFP元件的参数例 基本 吸料 形状 点胶 66327-F7-00 ■ 基本参数 A: 校正组 设置为“IC 元件” 。 B: 校正类型 设置为“QFP” 。 ■ 吸料参数 E: 吸附角度 输入贴装头在送料器上方吸附元件时的旋转角度。此设置决定识别元件时的元件方向 ( 识别基准 )。 一般，元件包装外形的…
3-43
3

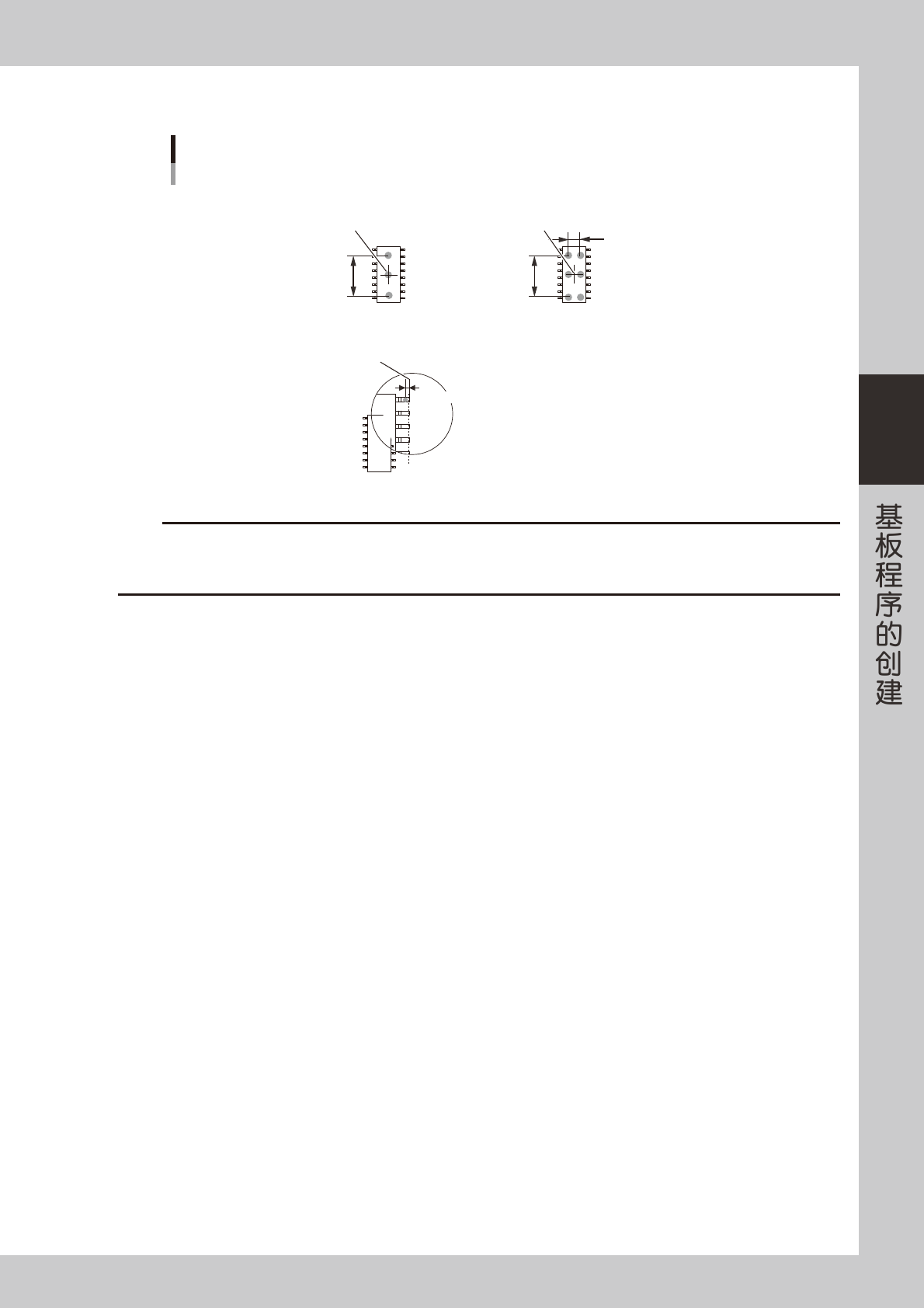

■ 点胶参数
SOP的点胶参数
■ 贴片胶 2点型点胶嘴
(点3次)
Y方向
点胶范围
元件中心
由2点型点胶嘴
的间距决定
引脚前端位置
■ 焊锡膏 1点型点胶嘴
基准位置(0.00)
基准位置X
■ 贴片胶 1点型点胶嘴
(点3次)
元件中心
Y方向
点胶范围
65327-N7-00
c
注意
· 使用焊锡膏时，必须使用焊锡膏专用的点胶嘴 ( 特别定制 )。
· 使用焊锡膏在 SOP 的位置上点胶时，如果只在各引脚处点 1 次可能会出现胶量不足的现象。
· 使用焊锡膏在 SOP 的位置上点胶时，如果引脚间距不满 0.8mm，可能会出现无法点胶的现象。
3-44
3

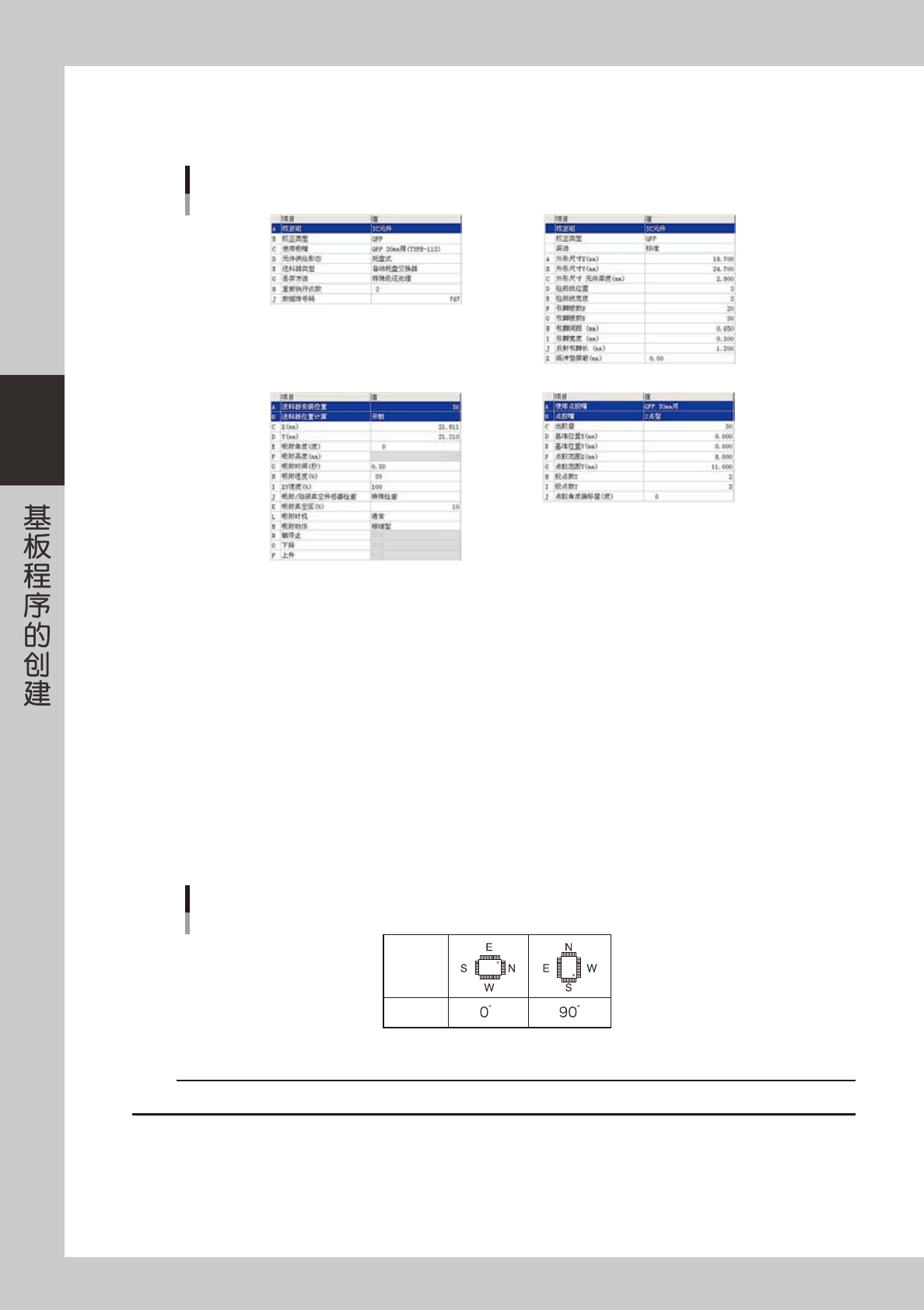

4.3.3 QFP
下面，以下图为例介绍 QFP 的参数。此处未介绍的参数，请参阅本章“4.2 芯片元件”的说明。
QFP元件的参数例
基本
吸料
形状
点胶
66327-F7-00
■ 基本参数
A: 校正组
设置为“IC 元件”。
B: 校正类型
设置为“QFP”。
■ 吸料参数
E: 吸附角度
输入贴装头在送料器上方吸附元件时的旋转角度。此设置决定识别元件时的元件方向 ( 识别基准 )。
一般，元件包装外形的横方向长 ( 封装部的横方向 ) 时设置为 0 度 ；竖方向长时设置为 90 度。
参照下表输入正确的吸附角度。
QFP的吸附角度
元件包装外形
吸附角度
65328-N7-00
c
注意
吸附角度参数会影响识别基准与贴装角度。必须注意元件包装外形横方向长时的 0 度与 180 度，竖方向长时的 90 度与 -90 度的区别。
3-45
3
■ 形状参数
“校正类型”未设置时，不会显示下列参数。
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸 (mm)。
D: 检测线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检测线。一般使用默认值。
E: 检测线宽度
指定检测引脚的检测线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为 1 〜 2，0.3 以上的元件设置为 2 〜 3，
一般使用默认值。
F、G: 引脚根数 NE
分别输入 NE 方向各存在的引脚数量。有关元件的方向，参照前述 QFP 的吸附角度图。
H: 引脚间距
准确输入引脚间的距离。
I: 引脚宽度
准确输入引脚的宽度。
J: 反射引脚长
输入识别时发亮部分引脚的长度。一般使用默认值。
K: 缓冲垫屏蔽
为防止引脚弯曲而设计有缓冲垫的 QFP 元件，使用此参数。指定从引脚检测线的各个交点至多少 mm 内侧为检测范围外。
可以 0.25mm 为单位，在 0 〜 100mm 的范围内指定。指定的数值必须为可以屏蔽缓冲垫的数值。
一般的 QFP 设置为“0.00”。
QFP的形状参数
仰视图
A：外形尺寸 X
B：外形尺寸 Y
C：元件厚度
H：引脚间距
I：引脚宽度
J：反射引脚长
K：缓冲垫屏蔽
65329-N7-00
