3-74
3
7.创建正式点胶信息
在点胶信息中设置点胶位置坐标、胶量等与点胶相关的信息。
7.1 点胶扩展
利用元件的贴装信息与元件信息的点胶参数，进行点胶扩展，可以自动生成正式点胶数据。
下面，介绍点胶扩展的方法。
1
启动编辑器。
按生产设计画面的 [ 编辑器 ] 按钮，打开编辑器画面。
启动编辑器
按[编辑器]按钮
66346-N7-00
c
注意
正在编辑的文件无发进行点胶扩展。
想要进行点胶扩展的基板程序如果正在编辑，必须先保存基板程序，再进行点胶扩展。扩展完后，再重新打开基板程序进行编辑。
参考
关于编辑器画面的构成，请参阅后述第 5 章“1.2 编辑画面的构成”。
3-75
3
2

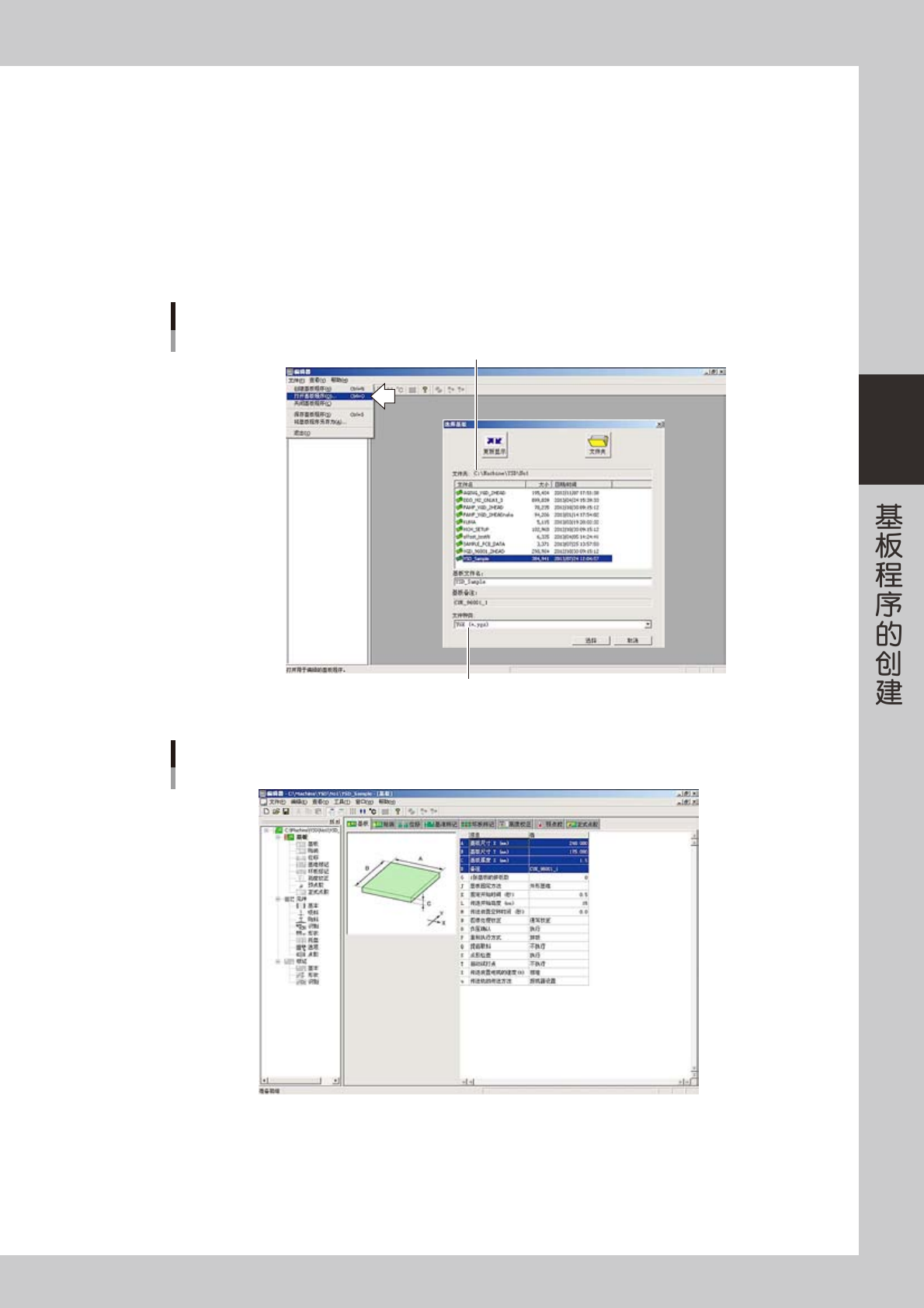

选择想要进行点胶扩展的基板。
选择“文件 (F)”菜单中的“打开基板程序 (O)”命令，或点击工具栏的 [ 打开基板程序 ] 按钮，
打开选择基板的画面。
1. 确认“文件夹”显示框中显示的文件路径。
如果不是想要进行点胶扩展的基板所登录的路径，点击 [ 文件夹 ] 按钮，选择路径。
2. 选择文件的种类。
3. 选择基板，点击 [ 选择 ] 按钮。
基板程序被读入之后，显示在编辑器画面中。
选择基板
确认路径
选择文件的种类
66347-N7-00
编辑器画面
66348-N7-00
3-76
3
3
打开正式点胶参数。
点击树形视图中的“正式点胶”图标或主画面的“正式点胶”选项卡。
4
进行点胶扩展。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“贴片胶扩展 (B)”或“焊锡膏扩展 (S)”。
自动进行点胶扩展之后，按贴装数据生成点胶坐标。
c
注意
进行点胶扩展后，扩展之前的正式点胶数据会被履盖。
点胶扩展
选择其中一项
扩展后的数据
66349-N7-00
5
对点胶坐标进行排序。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“排序 (O)”或“按 Head 排序 (H)”。
如果使用校正量确认，则选择按 Head 排序。
6
进行干扰检查。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“干扰检查 (I)”。
检查点胶嘴的挡柱是否会触碰到点胶后的胶点。如果可能会触碰，会显示该数据，必须进行修改。
