3-76
3
3

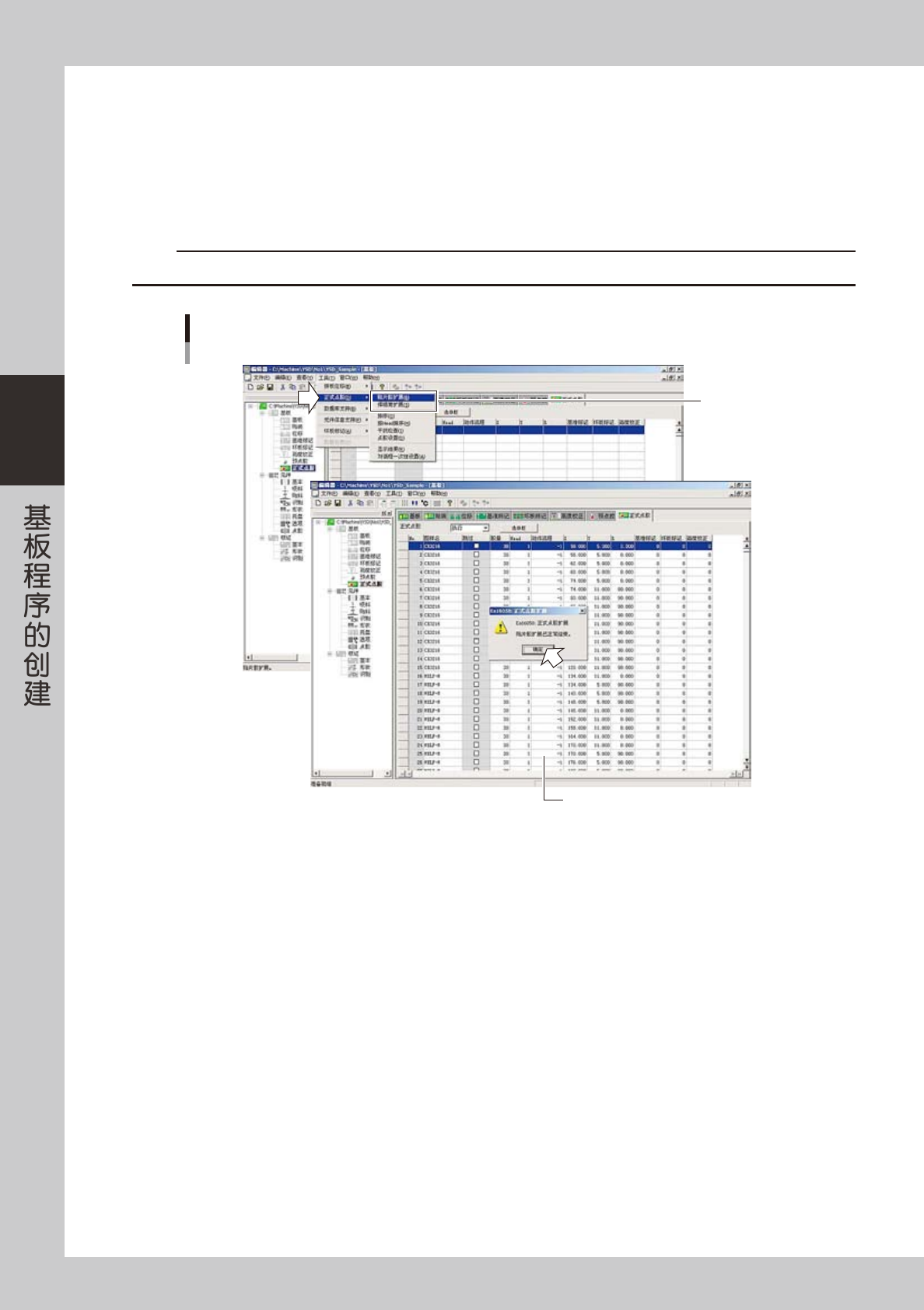

打开正式点胶参数。
点击树形视图中的“正式点胶”图标或主画面的“正式点胶”选项卡。
4
进行点胶扩展。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“贴片胶扩展 (B)”或“焊锡膏扩展 (S)”。
自动进行点胶扩展之后，按贴装数据生成点胶坐标。
c
注意
进行点胶扩展后，扩展之前的正式点胶数据会被履盖。
点胶扩展
选择其中一项
扩展后的数据
66349-N7-00
5
对点胶坐标进行排序。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“排序 (O)”或“按 Head 排序 (H)”。
如果使用校正量确认，则选择按 Head 排序。
6
进行干扰检查。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“干扰检查 (I)”。
检查点胶嘴的挡柱是否会触碰到点胶后的胶点。如果可能会触碰，会显示该数据，必须进行修改。
3-77
3

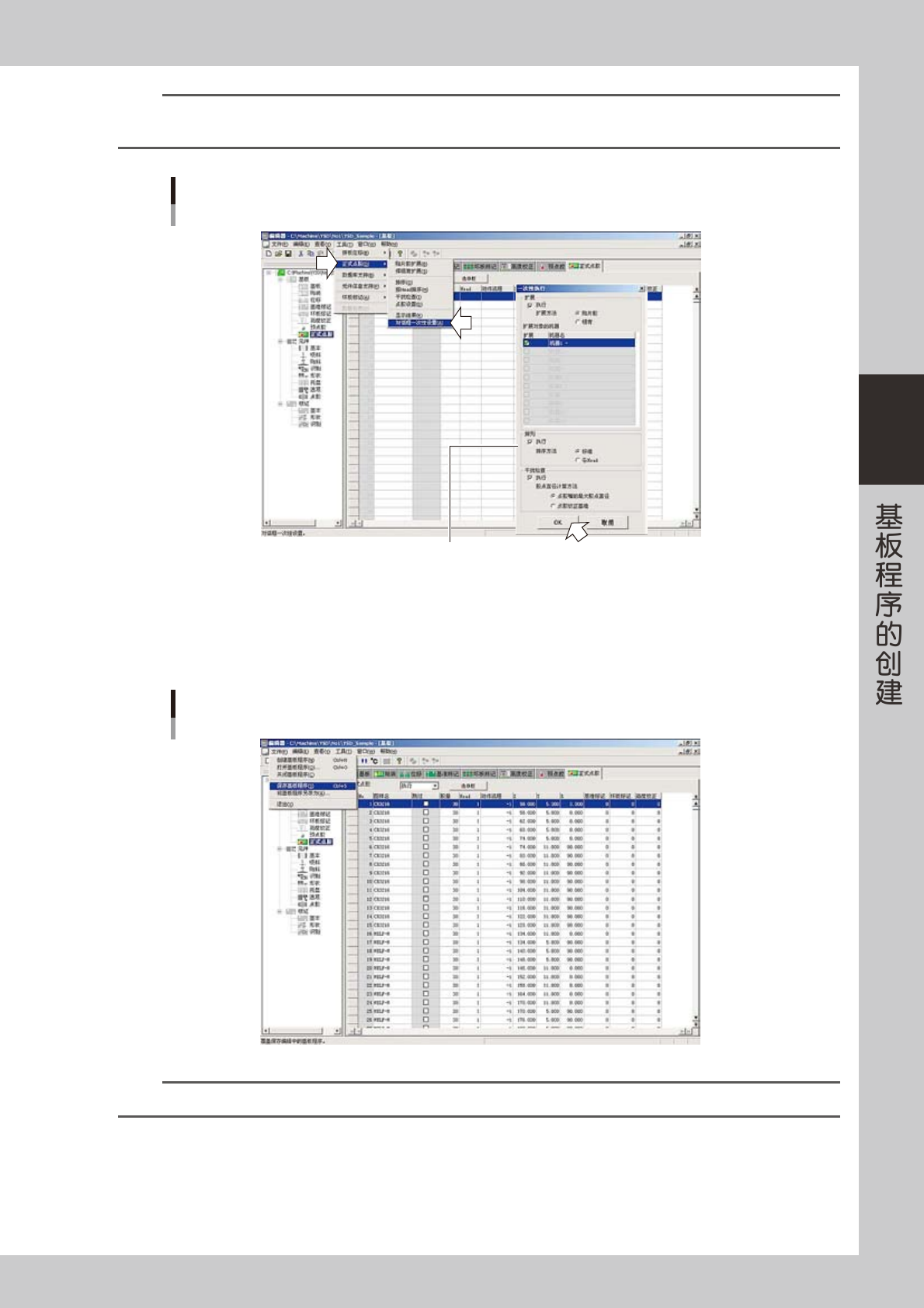

参考
Step4 〜 Step6 的操作可以一次性完成。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“对话框一次性设置 (A)”，设定各个项目后再点击 [OK] 按钮。
点胶扩展
一次性设置
设置各项目
66350-N7-00
7
保存基板程序，关闭编辑器。
1. 从“文件 (F)”菜单中选择“保存基板程序 (S)”命令或点击工具栏的“保存基板程序”按钮。
覆盖保存基板程序。
保存基板程序
66351-N7-00
参考
如果不想覆盖保存基板程序时，从“文件 (F)”菜单中选择“将基板程序另存为 (A)”命令。
3-78
3

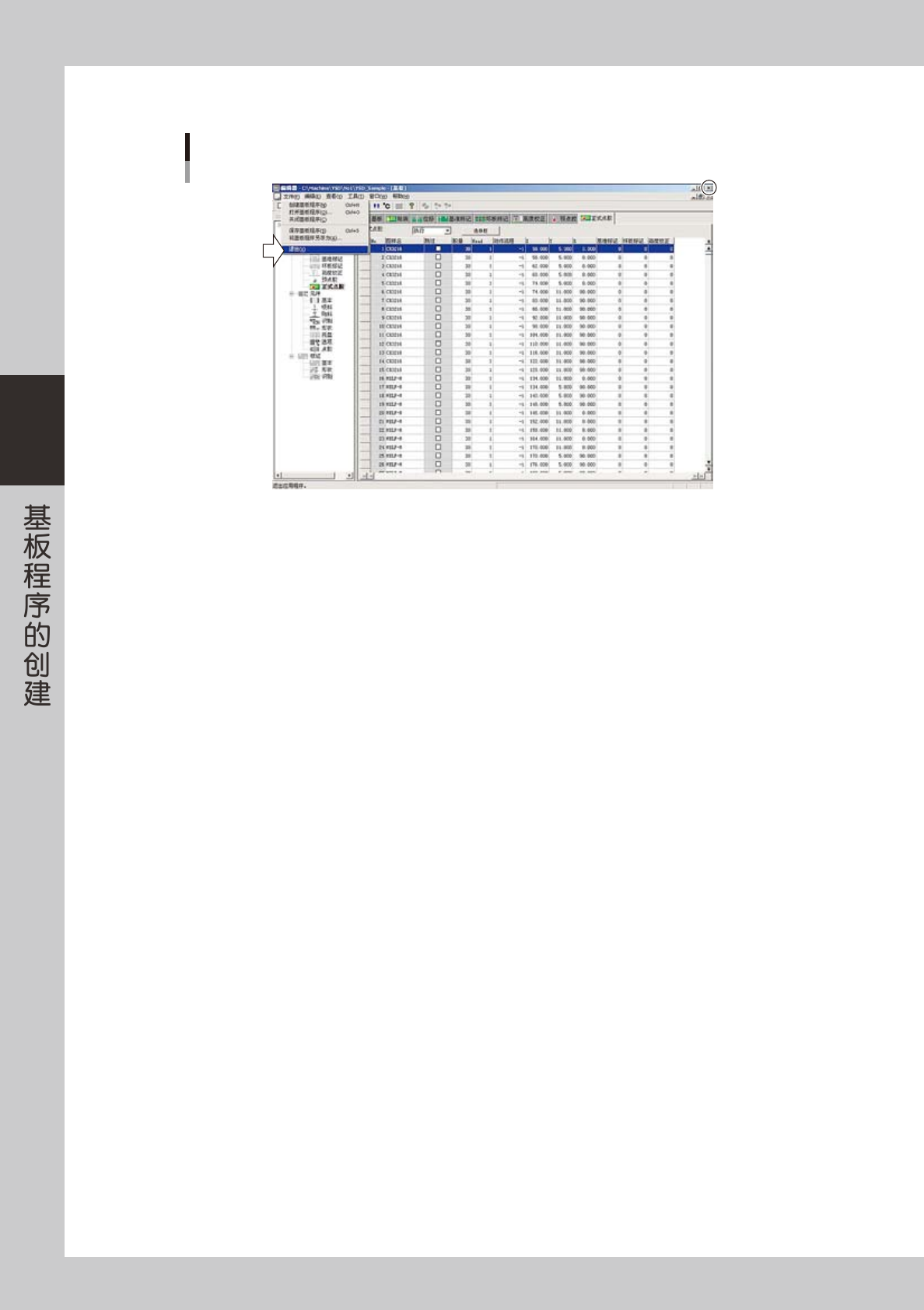

2. 从“文件 (F)”菜单中选择“退出 (X)”命令或点击画面右上角的关闭按钮，关闭编辑器。
关闭编辑器
66352-N7-00
