8.2 使用胶点识别校正功能时
胶点识别校正功能，是对点胶机点的胶点的尺寸随时间所发生的变化进行校正的功能。它是通过利用预点胶中试
点的样本胶点的平均面积，对正式点胶时的挤胶时间进行增减来实现校正的。
利用生产中使用的各个点胶嘴，设置实际生产中用的各个点胶嘴的胶量条件。各种元件所需胶量的参考值如下所示。
1608 芯片元件的胶点直径为 ： 0.6mm 左右 ( 面积为 0.28mm
2
)
2012 芯片元件的胶点直径为 ： 0.8mm 左右 ( 面积为 0.50mm
2
)
SOP 胶点直径为 ： 1.0mm 左右 ( 面积为 0.79mm
2
)
参考
从胶点面积可以求得胶点直径，公式为
（胶点的面积）／3.14
×2
。

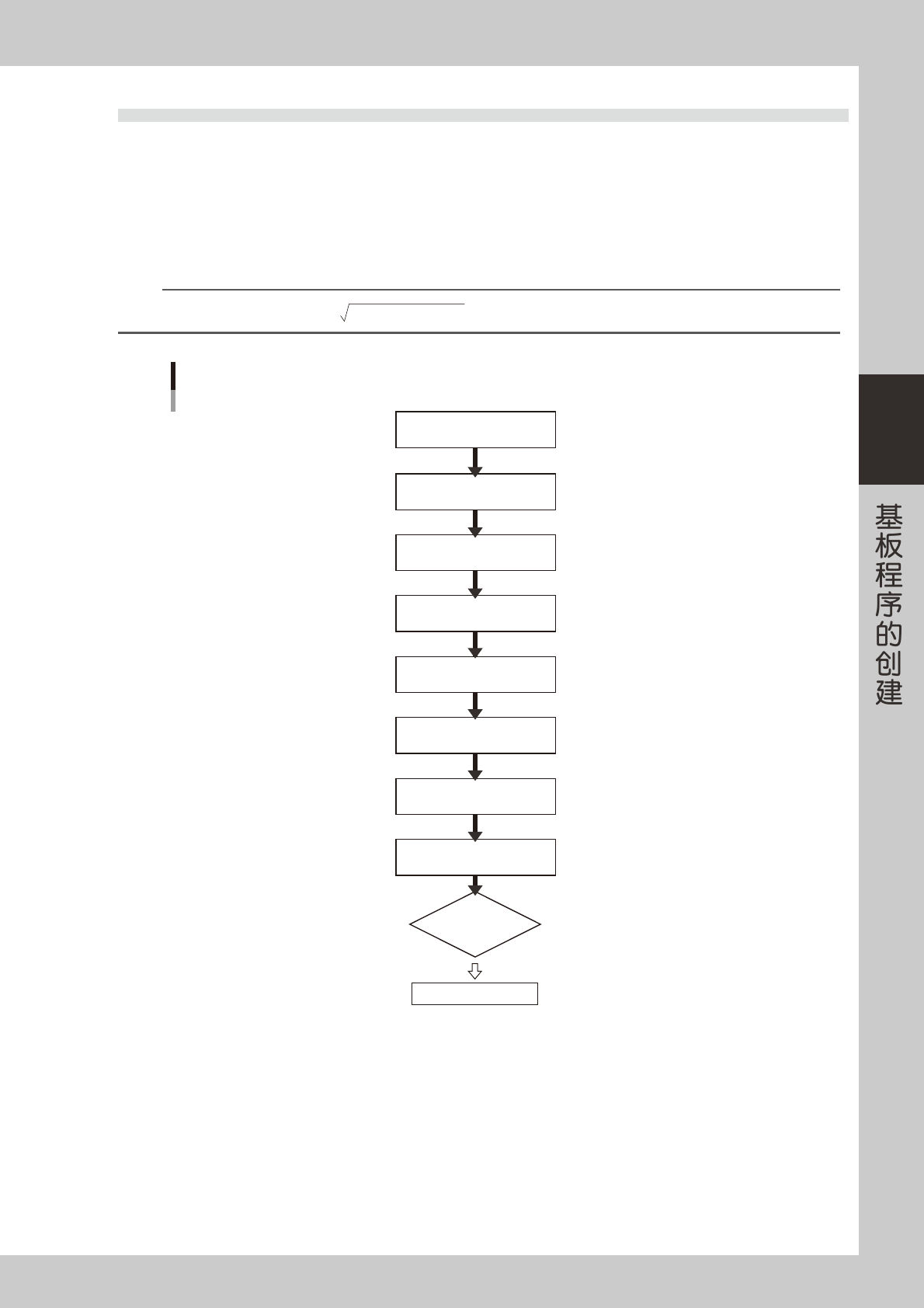

胶点识别校正的作业流程
创建标记数据
(测量面积用)
在打点站上点胶
(按照设置的条件点胶)
设置在基板上点胶的条件
(设置最佳胶量等)
确认面积数据
（通过标记调整或点胶测量确认）
输入校正类型
(时间、各面积)
更改机器数据
(点胶头偏移量、识别校正条件)
创建基板程序
(点胶头偏移量、识别校正条件)
设置预点胶信息
(校正、标记、Check)
在自动运行中确认
(校正的状态)
结 束
65350-N7-00
3-84
3
8.2.1 胶点识别用标记数据的创建
想要使用校正，必须先创建测量各胶点面积用的标记数据。在预点胶数据中指定的标记号码中，设置校正用的
标记数据。
参考
从数据库复制与预点胶的胶点相似的数据，可以高效创建数据。
1
输入标记名。
打开“标记”画面，分别输入各点胶嘴使用的标记名、备注。
2
将标记类型设置为“胶点”。
打开“标记”画面的“基本”选项卡，将“标记类型”设置为“胶点”。
3
设置各项参数。
输入适当液温、吐胶正压、吐胶负压作为备忘。
标记类型
设置为“胶点”
66357-N7-00
4
设置标记形状信息。
打开“标记”画面的“形状”选项卡，设置标记形状信息。
标记形状信息
66358-N7-00
A: 形状检查方式
一般使用“真圆度”。
为检测是否有拉丝拖尾现象，根据框住胶点的外接圆与内切圆检测胶点的形状。
想要检测用真圆框住胶点时的误差量时，设置为“近似圆”。想要提取特定的形状时，使用“面积 / 周长”。
B: 基准面积
输入实际使用点胶嘴在打点站上点胶时最常用的胶量的胶点面积。
C: 形状常数
形状检查方式的设置为“面积 / 周长”时，需设置形状常数。
提取的对象为圆时，设置为 3.545 ；为正方形时，设置为 4.000。
3-85
3
D: 面积公差
点胶识别时使用的公差。越接近 100%，检查越不严格。
n
要点
用本章后述“8.2.2 胶点面积数据的确认”中所介绍的方法取得面积数据时，为便于取得数据，可以将面积公差、形状公差的值设
置为 100%。取得面积数据之后，再改回原来的设置。
E: 形状公差
点胶识别时使用的公差。越接近 100%，检查越不严格，即使拉丝拖尾很严重的胶点也会被判定为 OK。
F: 面积公差 ( 确认用 )
使用校正量确认时，进行第 2 次点胶识别时使用的公差。越接近 100%，检查越不严格。
G: 形状公差 ( 确认用 )
使用校正量确认时，进行第 2 次点胶识别时使用的公差。
越接近 100%，检查越不严格，即使拉丝拖尾很严重的胶点也会被判定为 OK。
H: 最低抽样数
设置可以正常进行识别的胶点数，作为判断是否继续进行生产的条件。设置为 0 时，无论识别的结果如何都继续生产。
建议各点胶头分别进行两次预点胶和识别。可以正常识别的胶点数没有达到此处所设置的最低抽样数时，会显示错误提示。
按 [ 清除错误 ] 按钮之后，会显示 [ 继续 ]、[ 重试 ]、[ 复位 ] 按钮 ( 参阅本章后述“8.2.6在自动运行中确认校正动作”)。
· 继续
继续自动运行。
如果在所有的胶点识别都失败之后，按 [ 继续 ] 按钮，则以上次的校正量为基础，在基板上进行点胶。
· 重试
如果在所有的胶点识别都失败之后，按 [ 重试 ] 按钮，则重新进行预点胶。
· 复位
停止自动运行，解除基板的固定状态。
参考
识别第 2 次预点胶的胶点时，单孔点胶嘴识别 2 个胶点，双孔点胶嘴识别 4 个胶点。
使用双孔点胶嘴时，如果将最低抽样数设置为 3，只要正常识别到的胶点不满 2 点时，就会停止生产。
想要在预点胶的点胶质量出现不稳定时停止生产，可以将样品胶点中可见的胶点的最大个数作为最低抽样数设置。。
I: 照明切换
识别胶点时，使用点胶头上的移动相机，必须设置为“反射照明”；使用打点站 ( 选配 ) 上的照明，必须设置为“透射照明”。
5
设置识别信息。
打开标记画面的“识别”选项卡，设置标记识别信息。
标记识别信息
66359-N7-00
A: 表面类型
一般，表面类型设置为“非反光体”。
B: 标记界限值
将标记界限值设置为可以正确再现胶点形状的 2 值化界限值，详细内容，请参阅本章“5.5进行标记调整”。
背景颜色均匀时，如果设置为 0，软件将自动查找最佳界限值。
C、D: 标记检测范围 (X、Y)
尽量缩小检测范围 (XY)，使设置的范围只能检出想要检测的胶点。
