3
方法 2 通过点胶测试确认胶点面积
c
注意
点胶测试，如果使用生产用基板将无法确认胶点的面积。
想要在基板上进行时，必须使用本机附带的测试用白板 (KV6-M3801-10X)。
1
打开基板程序。
按生产设计画面的 [ 选择基板 ] 按钮，选择基板程序。
2
按[调整]按钮。
[调整]按钮
[调整]按钮
66361-N7-00
3
启动点胶机的调整实用程序。
将 User 设置为 Operator 后，按 [OK] 按钮。
调整用实用程序
登录
66362-N7-00
3-88
3
4
显示主画面。
按 Measurement 选项卡中的 [Dispense Test ( 点胶测试 )] 按钮。
调整用实用程序
主画面
按[点胶测试]按钮
66363-N7-00
5
设置进行点胶测试的项目。
点胶测试画面
点胶头
角度
66364-N7-00
‧
点胶头
选择想要进行点胶测试的点胶头。也可以同时选择 3 个点胶头。
‧
角度
选择想要测试的角度。也可以同时选择 4 种角度。
‧
Point
设置 1 个点胶头以 1 种角度进行点胶的点数。
‧
Timer
设置点胶用的胶量。
‧
Sequence
如果设置为 -1，则根据点胶头中所设置的点胶嘴号码与胶量自动指定动作流程。
3-89
3
‧
Camera
指基准标记识别相机，不可以更改。
‧
Mark No.
选择将胶点作为标记进行识别时的标记号码。
从基板程序中所登录的标记中选择想要使用的标记号码。
‧
Speed
设置点胶的速度。

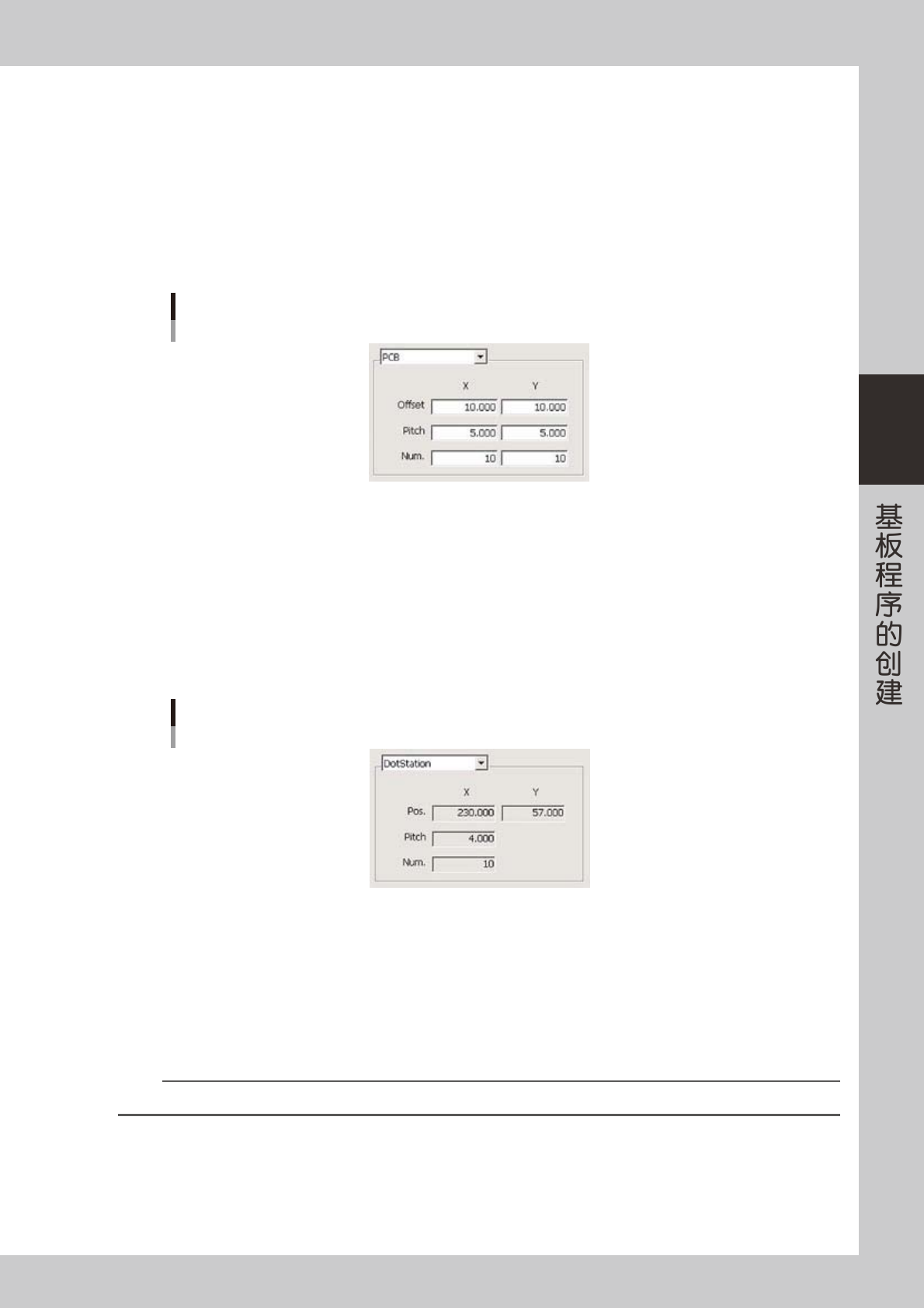

■ 在基板上点胶
在基板上点胶
66365-N7-00
‧
Offset
设置以基板外形为基准的偏移量。
‧
Pitch
设置点胶的间隔。
‧
Num.
设置想要在 X、Y 方向点的最多胶点个数。
■ 在打点站上点胶
在打点站上点胶
66366-N7-00
‧
Pos.
显示胶点的基准位置。在打点站上点胶时的第 1 个点胶的坐标。
‧
Pitch
显示胶点之间的间距，是胶点阵列的间距。
‧
Num.
显示胶点阵列的胶点个数，是在打点站上点 1 列胶点的个数。
n
要点
在打点站上点胶时，上述项目无需设置。
