3-89
3
‧
Camera
指基准标记识别相机，不可以更改。
‧
Mark No.
选择将胶点作为标记进行识别时的标记号码。
从基板程序中所登录的标记中选择想要使用的标记号码。
‧
Speed
设置点胶的速度。
■ 在基板上点胶
在基板上点胶
66365-N7-00
‧
Offset
设置以基板外形为基准的偏移量。
‧
Pitch
设置点胶的间隔。
‧
Num.
设置想要在 X、Y 方向点的最多胶点个数。
■ 在打点站上点胶
在打点站上点胶
66366-N7-00
‧
Pos.
显示胶点的基准位置。在打点站上点胶时的第 1 个点胶的坐标。
‧
Pitch
显示胶点之间的间距，是胶点阵列的间距。
‧
Num.
显示胶点阵列的胶点个数，是在打点站上点 1 列胶点的个数。
n
要点
在打点站上点胶时，上述项目无需设置。
3-90
3
6

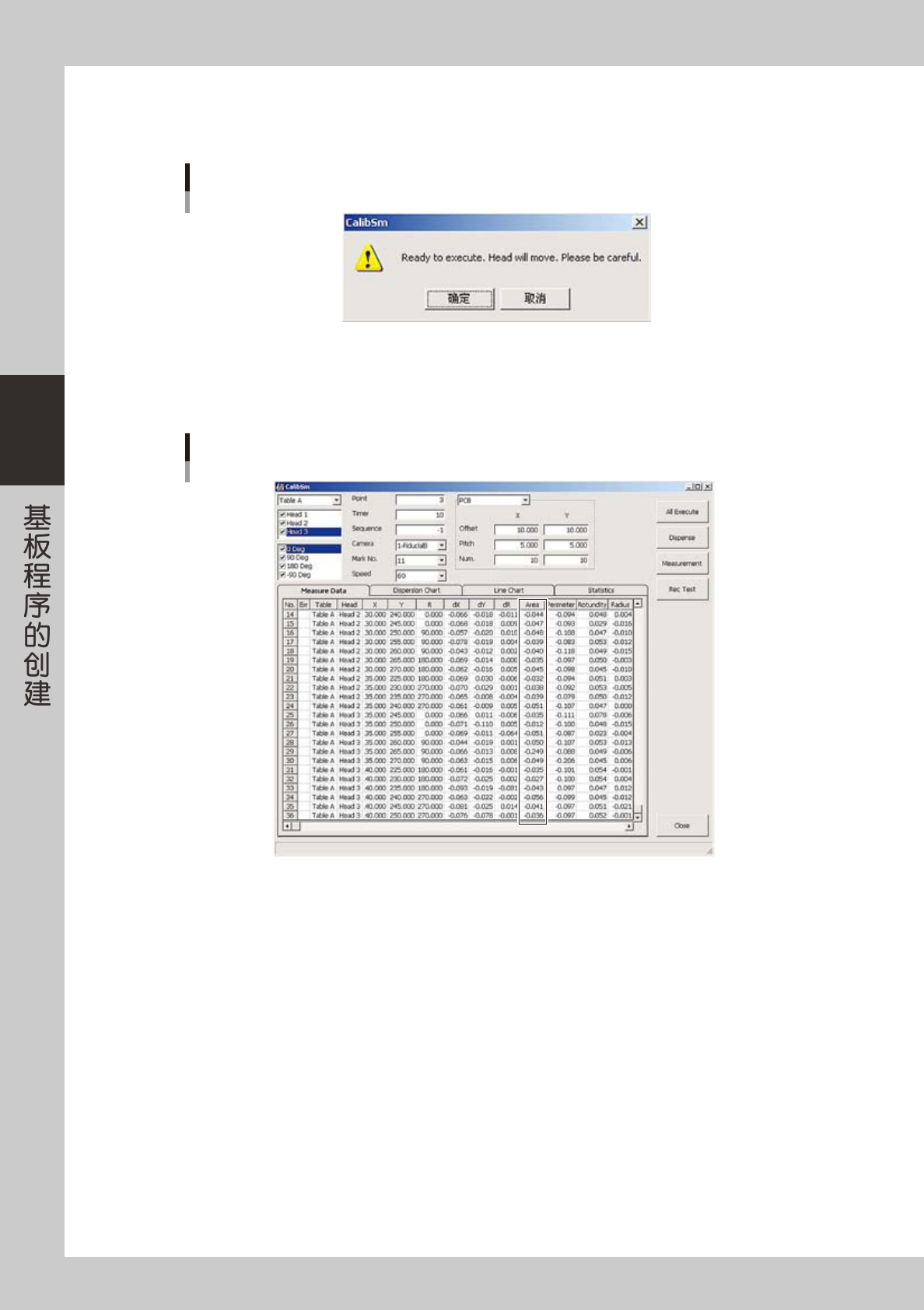

按 [AllExecute( 全执行 )] 按钮。
显示对话框，确认安全之后，按 [ 确定 ] 按钮。
开始点胶测试的确认提示
66367-N7-00
7
确认测试的结果。
确认 Area 栏的值，此值将作为基准面积使用。
测试结果
66368-N7-00
dX、dY ：显示胶点的位置偏移量。
如果是在打点站上进行的点胶，偏移量会比较大。
dR ：显示胶点的倾斜程度。
如果是在打点站上进行的点胶，偏移量会比较大。
Area ：显示胶点的面积。
Perimeter ：显示胶点的周长。
Rotundity ：显示胶点的真圆度。
Radius ：显示胶点的半径。
8
进行调整。
如果测试的结果超出了规格值，可以目视检查所点的胶点，并用吐胶压力调节旋钮调节吐胶压力。
反复进行 Step6 〜 Step7 的操作直至测试的结果值进入规格值范围以内。
3-91
3
8.2.3 点胶校正 ( 校正类型 ) 的设置
在校正类型中登录所用点胶头 ( 点胶嘴 ) 进行点胶时频繁使用的胶量与平均面积之间的关系。
1
给点胶头选择想要使用的校正类型。
1. 按生产设计画面的 [ 点胶嘴 ] 按钮，打开“点胶嘴信息”对话框。
2. 选择想要使用的点胶嘴与校正类型。
3. 按 [ 关闭 ] 按钮，关闭“点胶嘴信息”对话框。
点胶嘴信息
66369-N7-00
2
打开“VmSpec”画面。
按 [ 机器设置 ] 按钮，打开“VmSpec”画面。
3
选择“点胶校正”。
显示“点胶校正”画面。
4
选择编辑对象。
从校正类型下拉框中选择想要编辑的校正类型。
5
选择计算类型。
· 比例型
通过比例计算，进行胶量校正 ( 计算公式 ：校正量 = 基准面积 / 实测面积 )。
· 加法型
通过加法计算，进行胶量校正 ( 计算公式 ：校正量 = 由基准面积算出的吐胶时间 - 由实测面积算出的吐
胶时间 )。
机器设置
点胶校正画面
选择“点胶校正”
选择想要编辑的校正类型
选择计算类型
66370-N7-00
