3-91
3
8.2.3 点胶校正 ( 校正类型 ) 的设置
在校正类型中登录所用点胶头 ( 点胶嘴 ) 进行点胶时频繁使用的胶量与平均面积之间的关系。
1
给点胶头选择想要使用的校正类型。

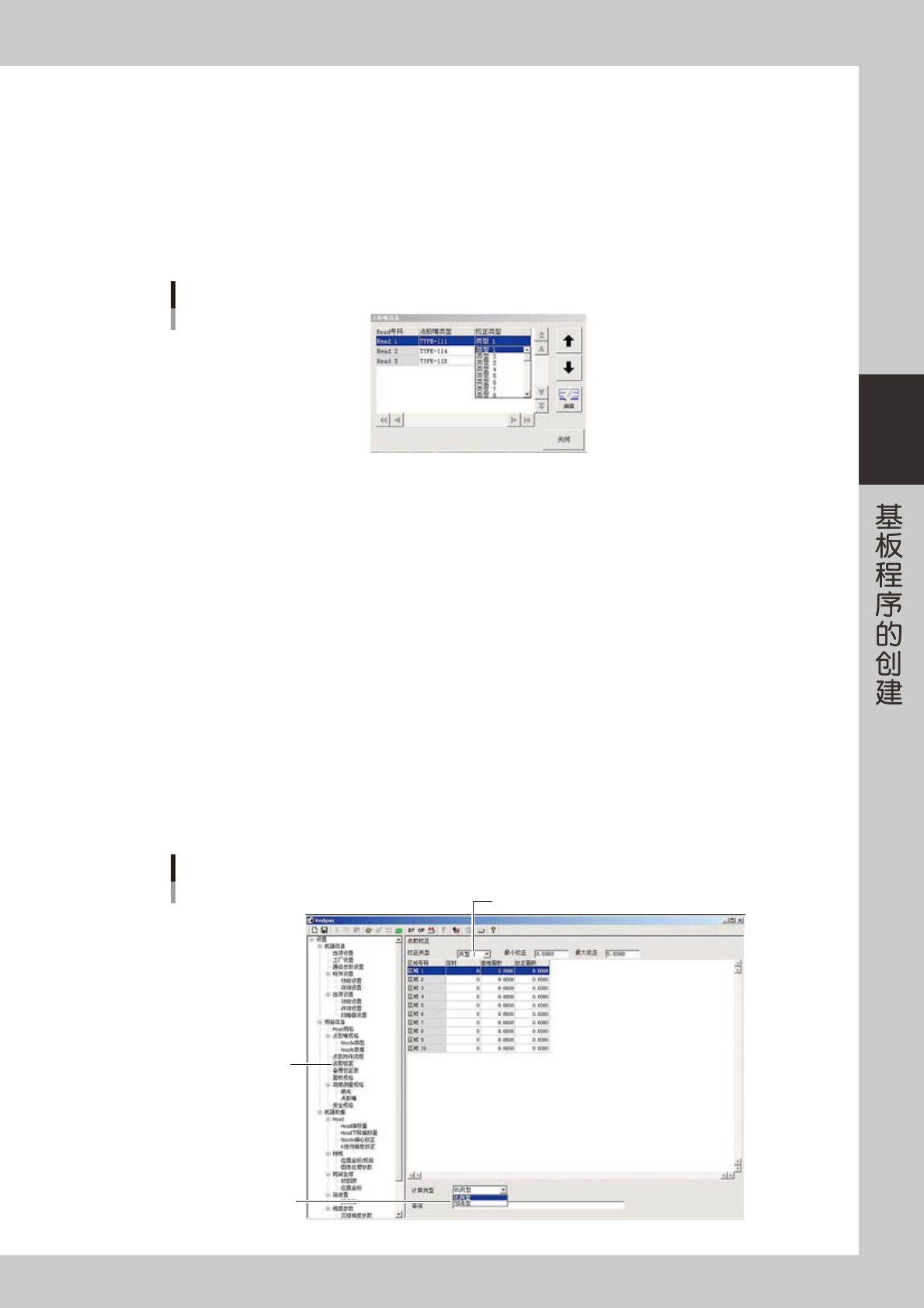

1. 按生产设计画面的 [ 点胶嘴 ] 按钮，打开“点胶嘴信息”对话框。
2. 选择想要使用的点胶嘴与校正类型。
3. 按 [ 关闭 ] 按钮，关闭“点胶嘴信息”对话框。
点胶嘴信息
66369-N7-00
2
打开“VmSpec”画面。
按 [ 机器设置 ] 按钮，打开“VmSpec”画面。
3
选择“点胶校正”。
显示“点胶校正”画面。
4
选择编辑对象。
从校正类型下拉框中选择想要编辑的校正类型。
5
选择计算类型。
· 比例型
通过比例计算，进行胶量校正 ( 计算公式 ：校正量 = 基准面积 / 实测面积 )。
· 加法型
通过加法计算，进行胶量校正 ( 计算公式 ：校正量 = 由基准面积算出的吐胶时间 - 由实测面积算出的吐
胶时间 )。
机器设置
点胶校正画面
选择“点胶校正”
选择想要编辑的校正类型
选择计算类型
66370-N7-00
3-92
3
6
输入定时值
将所用点胶嘴频繁使用的胶量作为定时值输入在第 2 行中。
此时，如果点胶嘴规格中的 Nozzle 数据的系数不是 1 时，定时值必须输入胶量与系数的乘积。
7
输入面积。
在基准面积中，输入在前述“8.2.2 胶点面积数据的确认”中测得的数值。新建校正类型时，校正面积与
基准面积输入相同的值。如果还测有不同值的胶量和面积时，输入在下一行中。
c
注意
将各校正类型的最上行的定时值、基准面积、校正面积都设置为 0。
在输入的行与行之间，不要插入定时值为 0 的行。
定时值必须按从小到大的顺序输入 ( 升序 )。
8.2.4 机器数据的更改
想要进行点胶校正，必须更改机器数据中的设置。
1

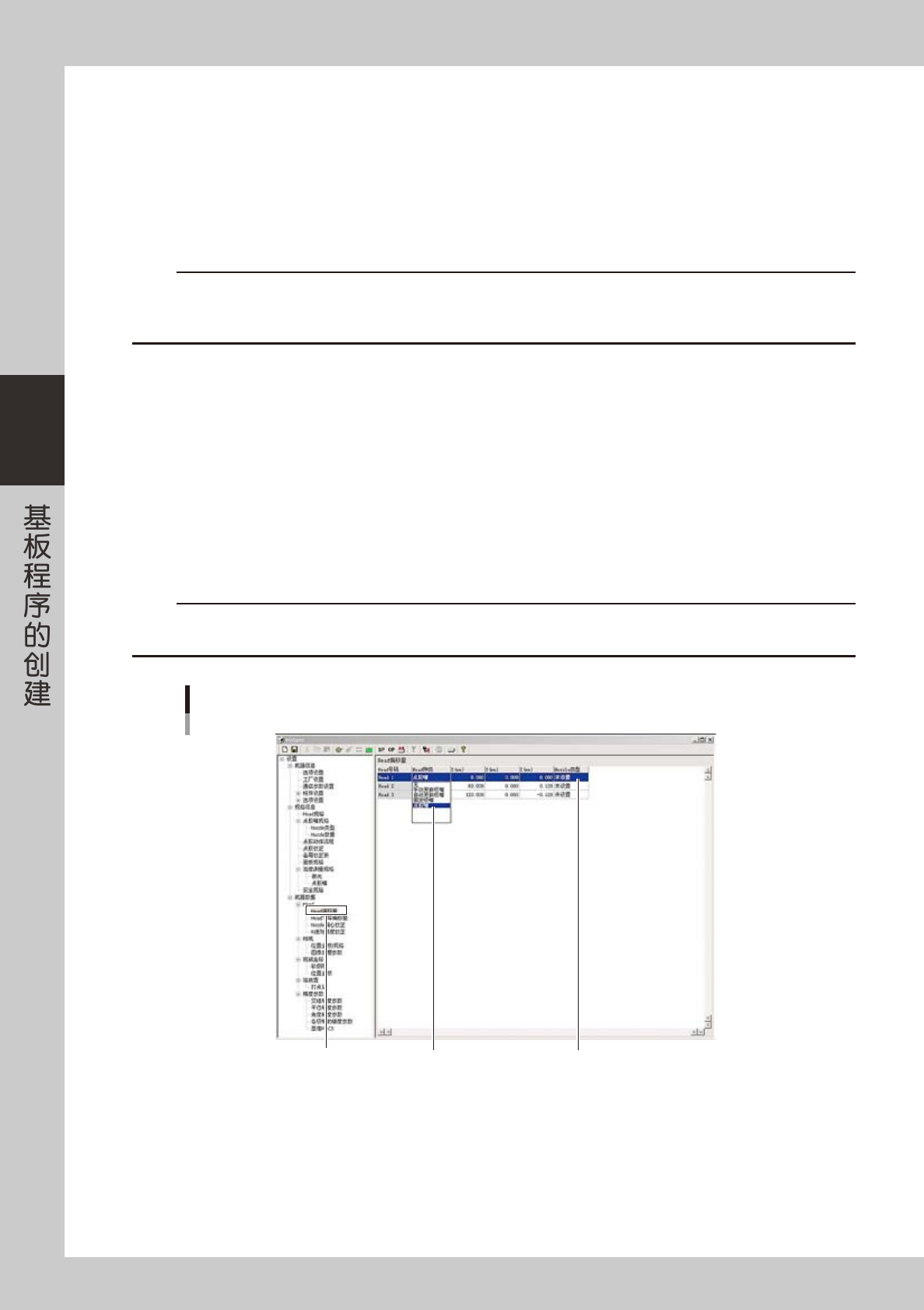

设置 Head 偏移量。
1. 按 [ 机器设置 ] 按钮，打开 VmSpec 画面。
2. 从“设置”-“机器数据”-“Head”中选择“Head 偏移量”，打开 Head 偏移量画面。
3. 将各点胶头的 Head 种类设置为“点胶嘴”。
4. 将各点胶头的“Nozzle 类型”设置为“未设置”。
c
注意
“Head 偏移量”中的“Nozzle 类型”的设置优先于基板信息的设置。因此，如果在 Head 偏移量中指定了 Nozzle 类型，则优先执行
Head 偏移量的设置。如果设置为“未设置”，就可以对各基板信息分别选择点胶头。
Head偏移量画面
选择“Head偏移量” 选择“点胶嘴” 选择“未设置”
66371-N7-00
3-93
3
2

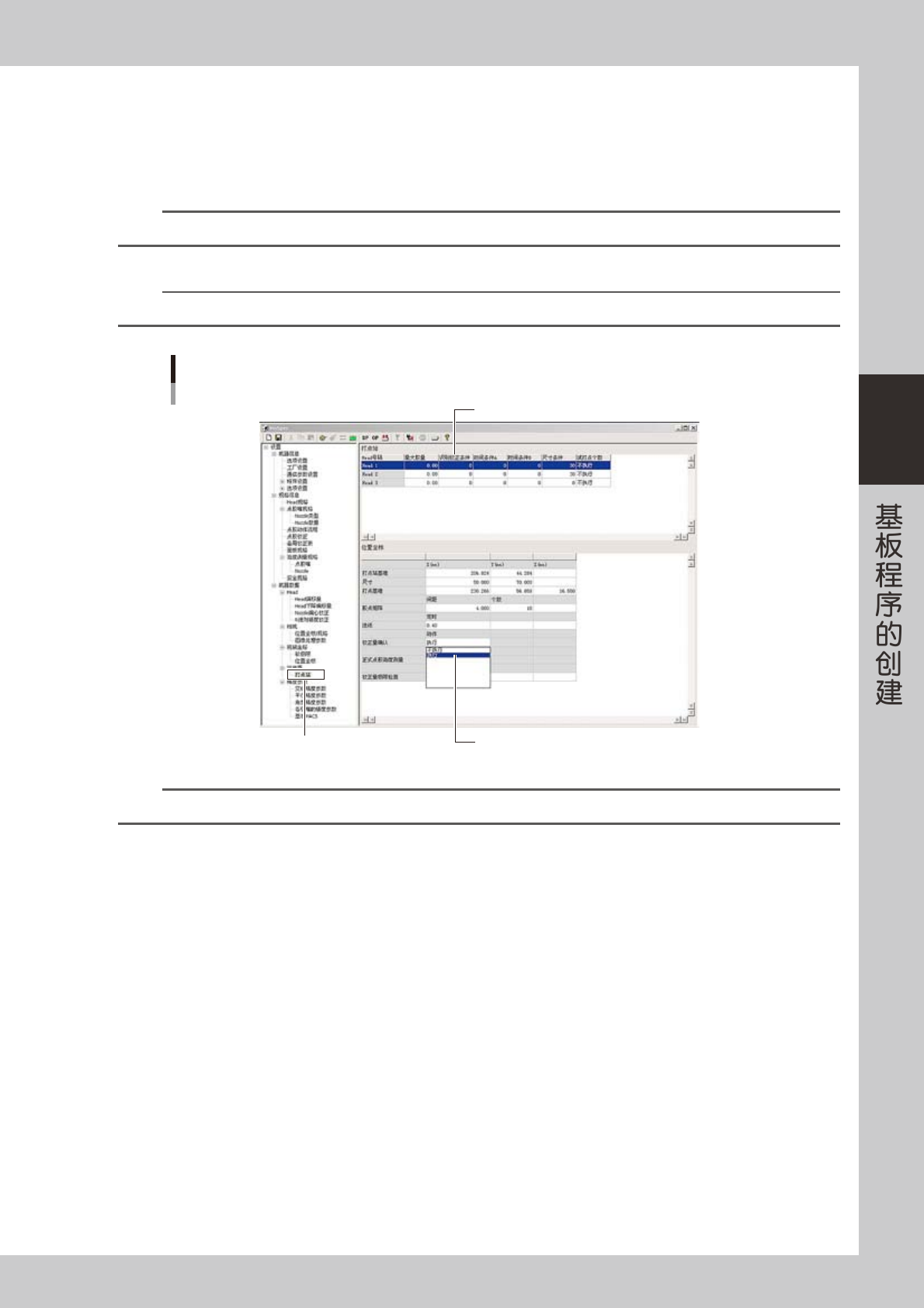

设置识别校正的条件。
1. 从“设置”-“机器数据”-“站装置”中选择“打点站”，打开打点站画面。
2. 在“识别校正条件”中输入基板张数。完成此处所设置的基板张数的点胶之后，在接下来的基板中，
按照预点胶数据进行胶点识别校正。
n
要点
如果想对各基板分别勾选是否进行校正时，输入 0 或 1。
3. 在位置坐标中的“校正量确认”栏选择“执行”或“不执行”。
参考
根据是否执行校正量确认，预点胶信息的创建方法不同。详细内容，请参阅“8.2.5 基板程序的设置”。
打点站画面
选择“打点站”
选择“执行”或“不执行”
输入基板张数
66372-N7-00
参考
执行校正量确认时，因会增加预点胶与胶点识别的次数，生产节拍会降慢。
