4-13 4 3. 按 [ 右下移动 ] 按钮。 按此按钮，视觉显示屏中的红框右侧和下侧变粗，可以左上角为基点拉动变粗的边框。按箭头按钮， 拉动边框。此外，将光标对准变粗的边框时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以 拉动边框。 示教窗口显示 ー 右下移动 示教窗口 基点 图样 示教窗口 基点 焊盘 66413-N7-00 4. 按 [ 整体移动 ] 按钮。 按此按钮，视觉显示屏中的红框上下左右都变粗。按箭头按钮，移动红框。…
4-12
4
7
调节示教窗口的大小。
按“光标”选项卡，打开光标示教画面。
按下述步骤，调节示教窗口的大小使示教窗口正好能框住焊盘或标记。

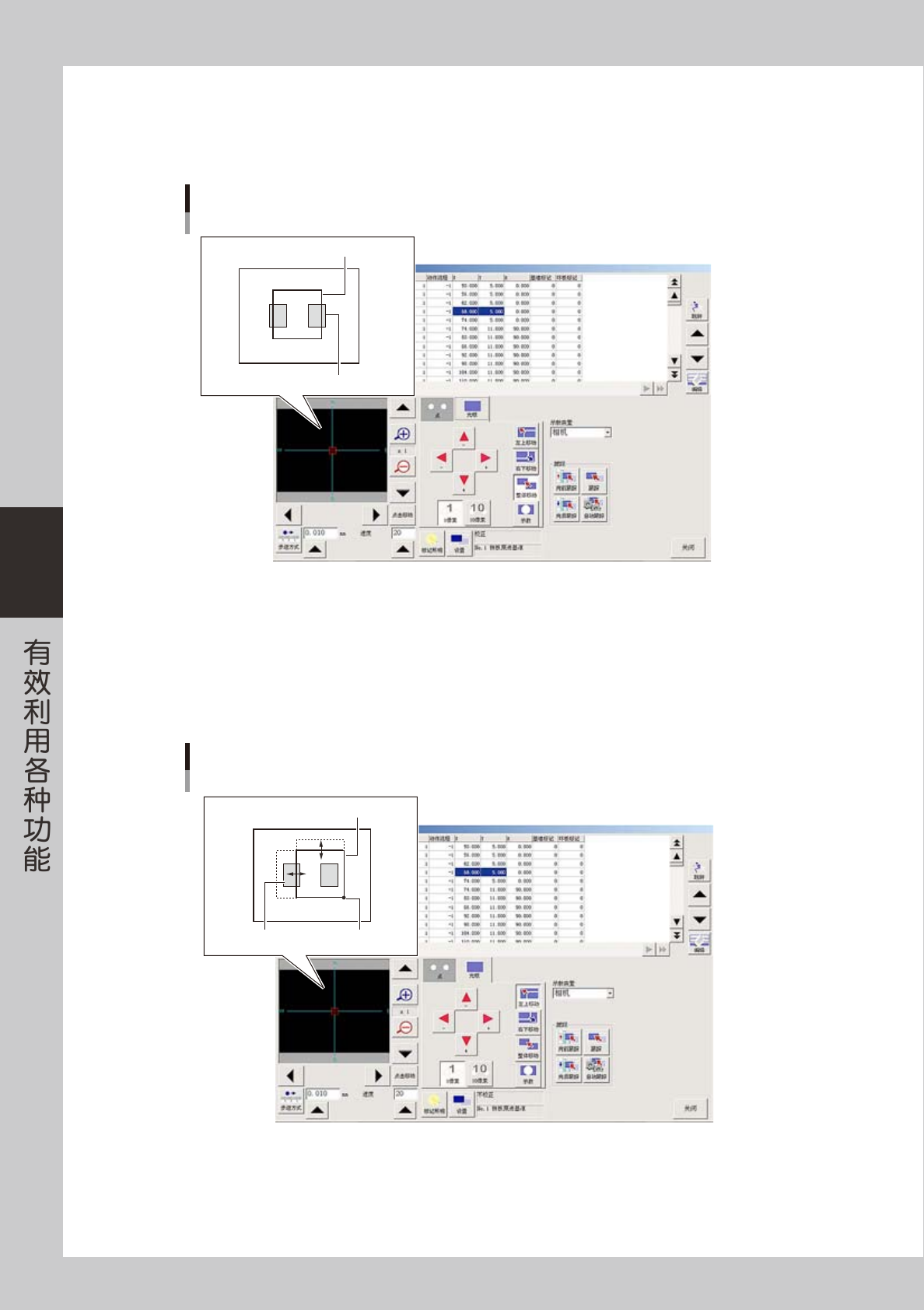

示教窗口显示画面
示教窗口
图样
示教窗口
焊盘
66411-N7-00
1. 视觉显示屏有十字导线。红框为示教窗口。使用 [ 左上移动 ]、[ 右下移动 ]、[ 整体移动 ] 按钮，调节
示教窗口的大小。
2. 按 [ 左上移动 ] 按钮。
按此按钮，视觉显示屏中的红框上侧和左侧变粗，可以右下角为基点拉动变粗的边框。按箭头按钮，
拉动边框。此外，将光标对准变粗的边框时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以
拉动边框。
示教窗口显示ー左上移动
示教窗口
基点图样
示教窗口
基点焊盘
66412-N7-00
4-13
4

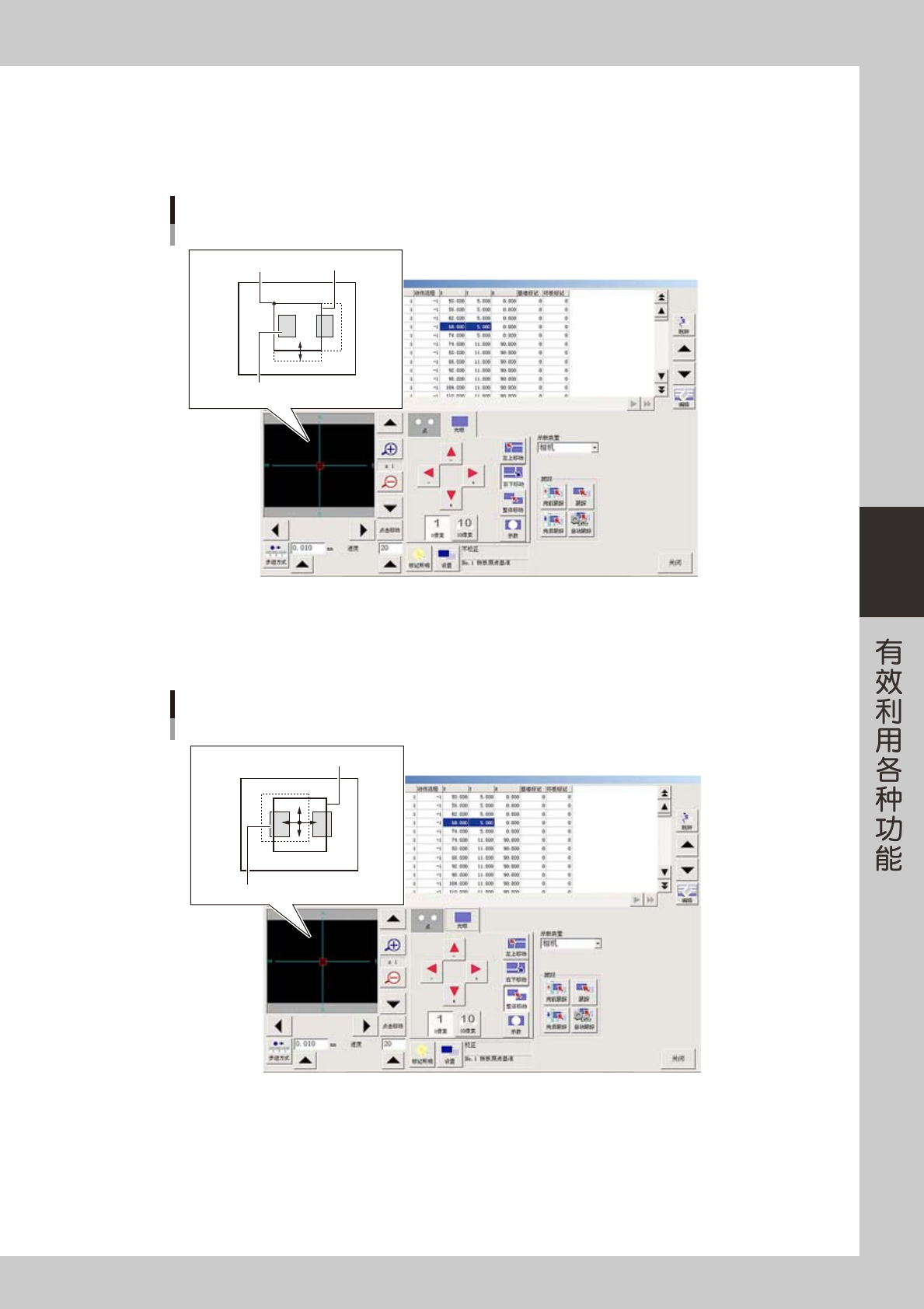

3. 按 [ 右下移动 ] 按钮。
按此按钮，视觉显示屏中的红框右侧和下侧变粗，可以左上角为基点拉动变粗的边框。按箭头按钮，
拉动边框。此外，将光标对准变粗的边框时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以
拉动边框。
示教窗口显示ー右下移动
示教窗口基点
图样
示教窗口基点
焊盘
66413-N7-00
4. 按 [ 整体移动 ] 按钮。
按此按钮，视觉显示屏中的红框上下左右都变粗。按箭头按钮，移动红框。此外，将光标对准粗红框
的中心时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以移动红框。
示教窗口显示ー整体移动
示教窗口
图样
示教窗口
焊盘
66414-N7-00
4-14
4

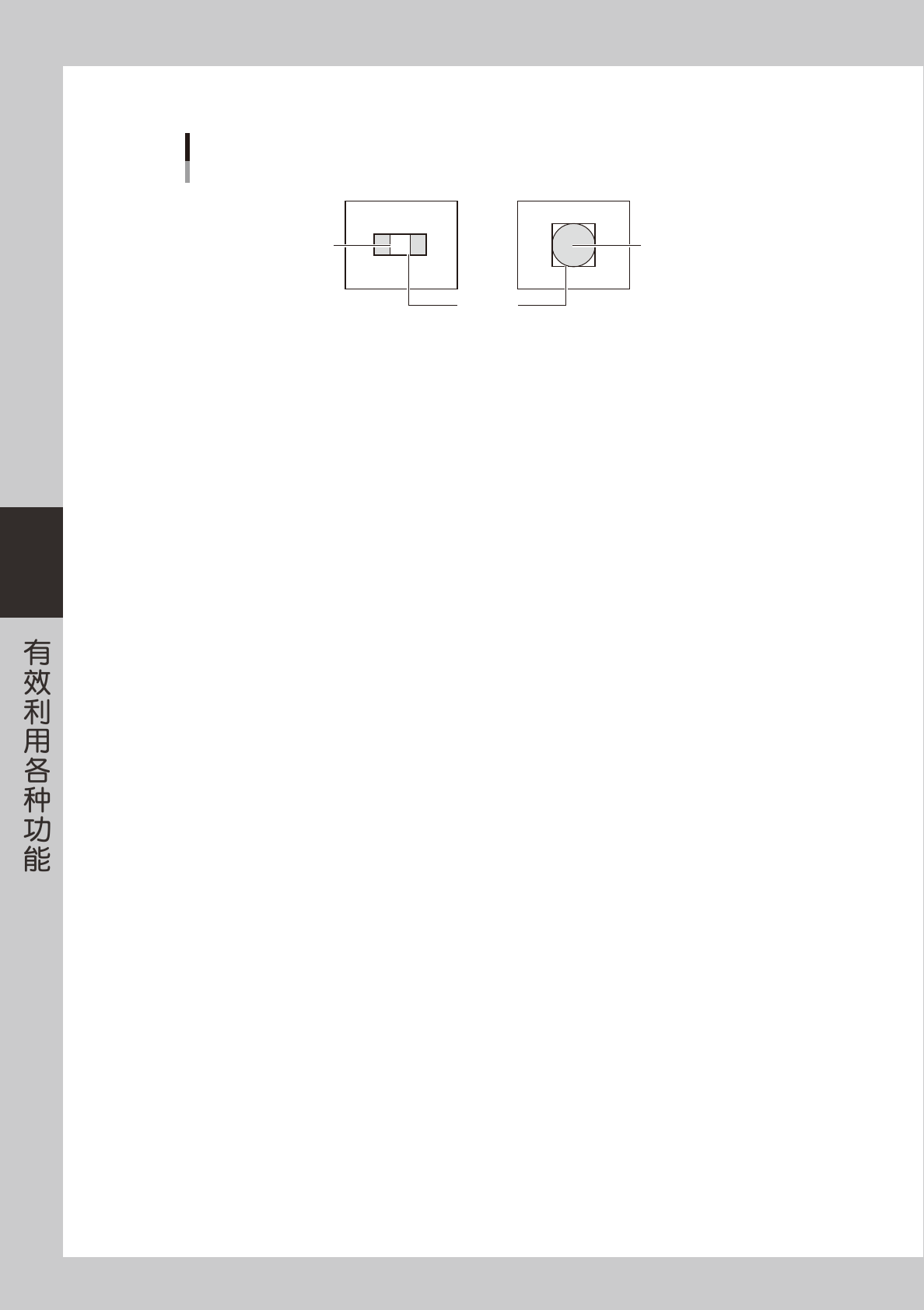

5. 用上述方法使用示教窗口框住焊盘或标记。
示教窗口尺寸
焊盘时
示教窗口
标记时
焊盘 标记
65404-N7-00
8
按[示教]按钮。
按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
