4-23 4 4.1.2 试打点位置坐标的设置 输入在打点站进行试打点时的 X、Y 坐标。 1 设置打点基准。 在打点站上开始试打点时的坐标，称为打点基准。 1. 打开“机器设置”的“打点站”画面。 2. 设置“打点基准”的 X、Y 坐标。 试打点位置设置在距专用纸的 X 方向右端 3mm，Y 方向距专用纸边端 5mm 的内侧。 3. 将 Z 坐标设置为 1 号点胶头的挡柱正好与打点站接触的高度 +0.1 〜 0.3 左右的数值。确认打…
4-22
4

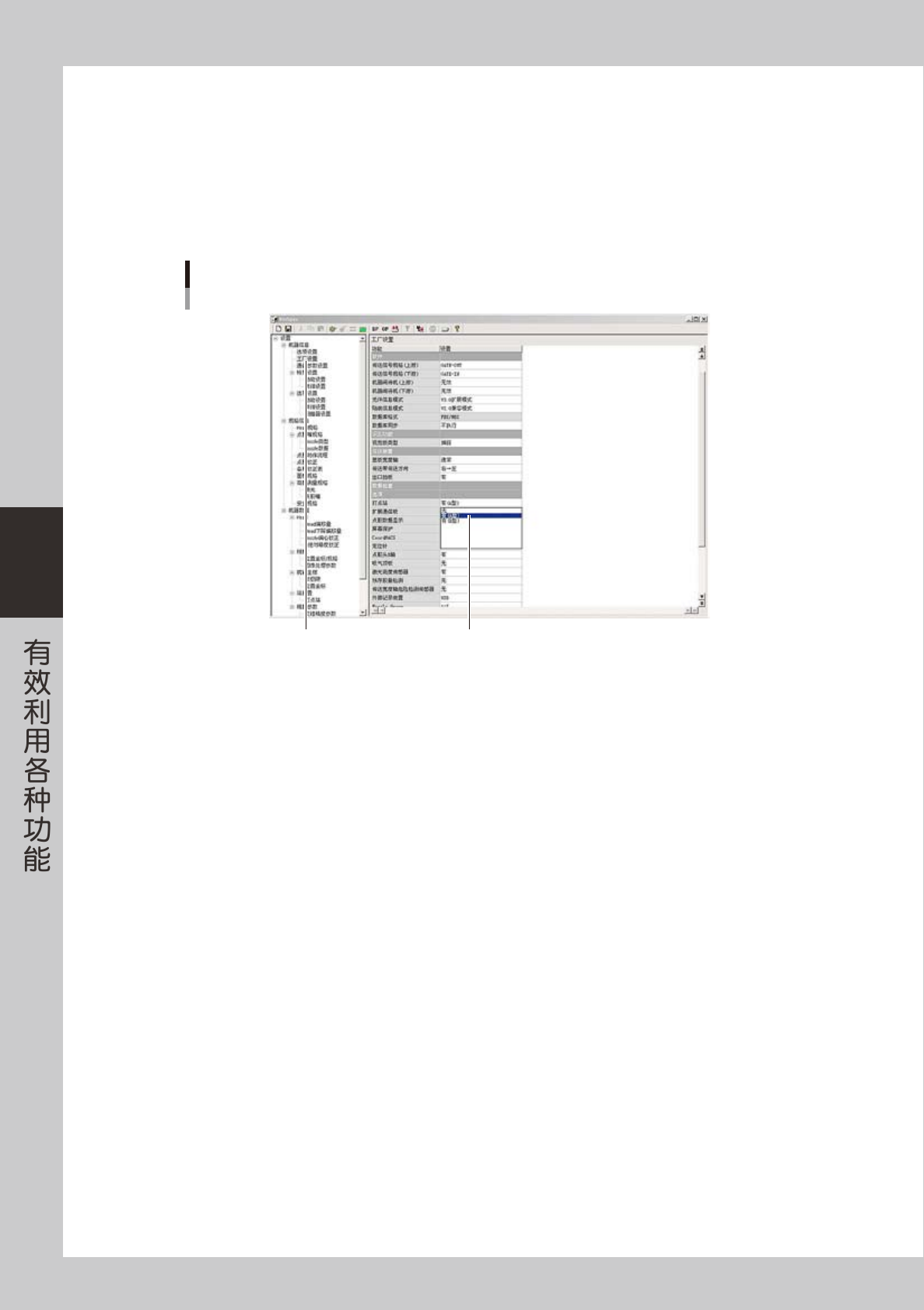

4.1.1 自动试打点功能的设置
1
添加打点站功能。
1. 按 [ 机器设置 ] 按钮，打开机器设置画面。
2. 选择“工厂设置”，打开工厂设置信息。
3. 将打点站设置为“有 (A 型 )”。
工厂设置
自动试打点功能的设置
工厂设置 将打点站设置为“有(A型)”
66422-N7-00
4-23
4

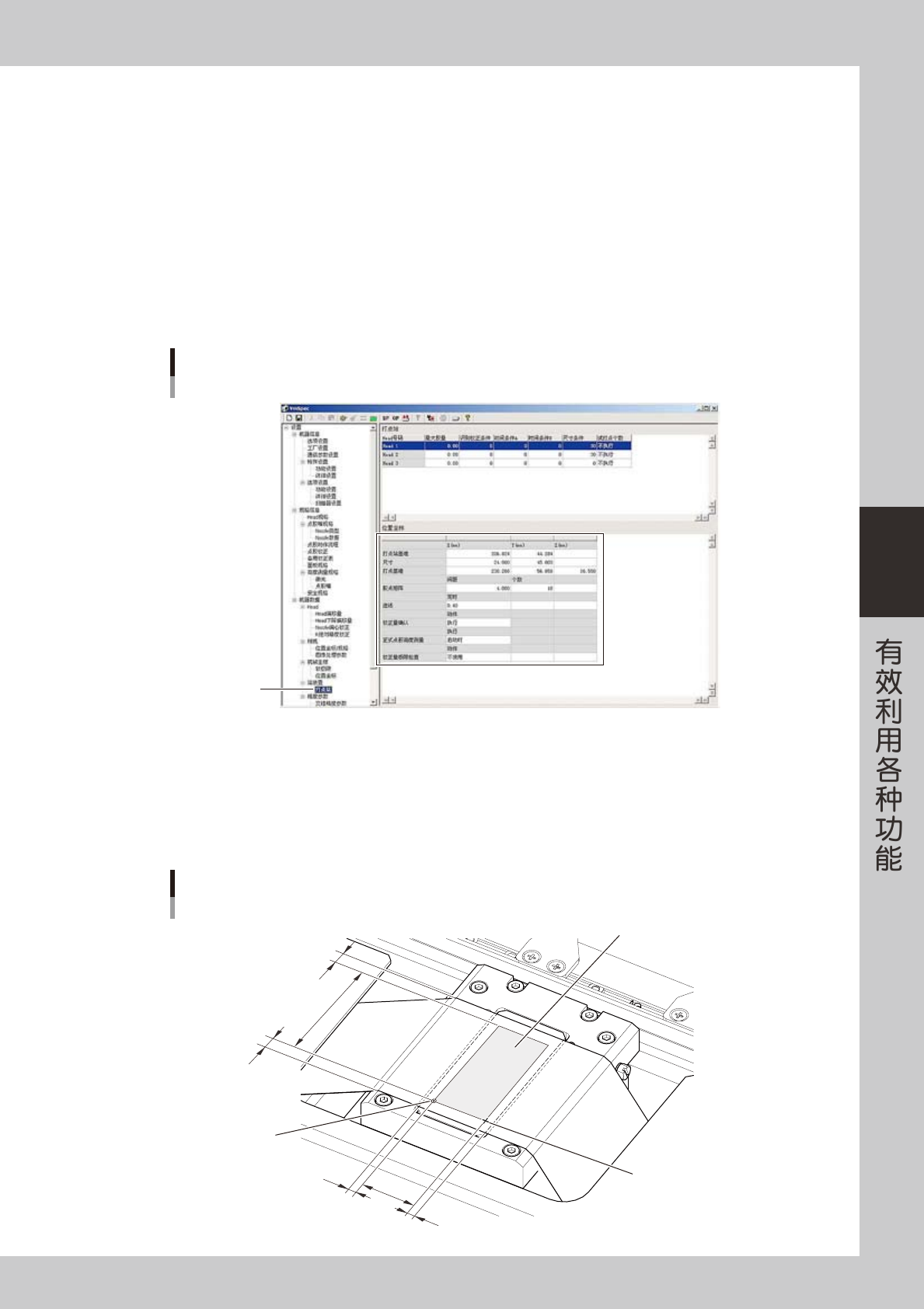

4.1.2 试打点位置坐标的设置
输入在打点站进行试打点时的 X、Y 坐标。
1
设置打点基准。
在打点站上开始试打点时的坐标，称为打点基准。
1. 打开“机器设置”的“打点站”画面。
2. 设置“打点基准”的 X、Y 坐标。
试打点位置设置在距专用纸的 X 方向右端 3mm，Y 方向距专用纸边端 5mm 的内侧。
3. 将 Z 坐标设置为 1 号点胶头的挡柱正好与打点站接触的高度 +0.1 〜 0.3 左右的数值。确认打点站的点
胶状态，使之与在基板上点胶时相同。
打点站
试打点位置坐标的设置
打点站
66423-F7-00
2
设置胶点矩阵。
在胶点矩阵中设置试打点的间隔、个数。
1. 以 mm 为单位，在“间距”单元格中输入打点站上自动试打点的间隔。
2. 在“个数”单元格中输入 Y 方向的试打点个数。
打点站
试打点的位置
打点站基准
打点基准
点胶范围
24mm
45mm
5mm
5mm
3mm
3mm
65406-N7-00
4-24
4
3
设置打点站基准。
将打点站的树脂板左端的位置坐标设置为打点站基准。
4
在尺寸的 X、Y 中设置试打点区域的尺寸。
X 设置为 24mm，Y 设置为 45mm。
此设置请勿更改。
5
设置进纸定时。
在进纸的定时单元格中输入接通打点站卷纸进给电机电源的时间，即进纸量，可以 0.05 秒为单位设置。

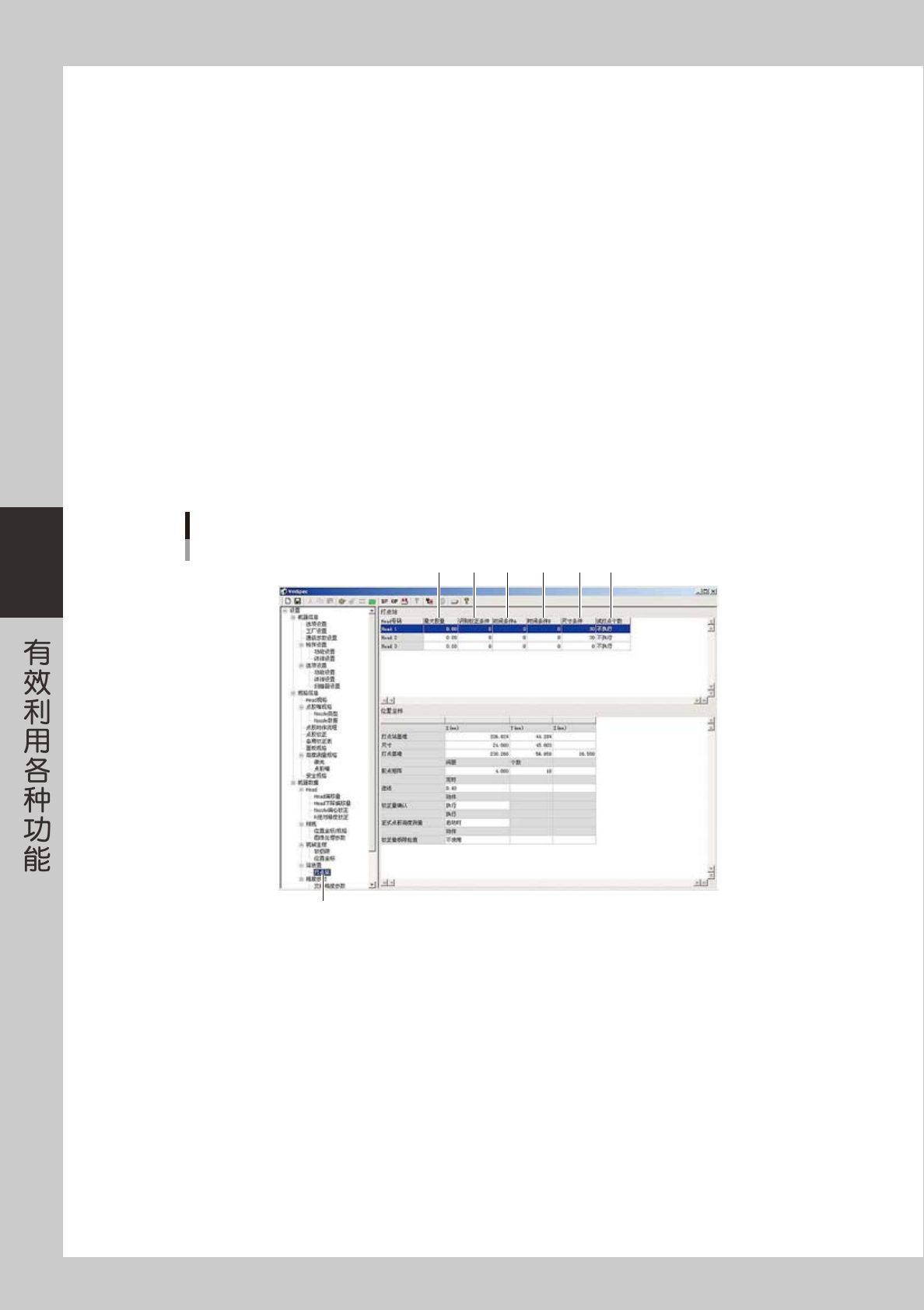

4.1.3 打点站信息的设置
1
打开打点站信息。
打开“机器设置”的“打点站”信息画面。
2
设置打点站的信息。
打点站信息的设定
打点站
1 2 3 54 6
66424-N7-00
1. 最大胶量
在最大胶量里，输入自动运行中的总耗胶量 (1 胶筒用完时 ) 除以 1000 的值。
点胶机根据此值 ( 最大值为 99999.99) 判断贴片胶已用完后，进行警告。
例如∶ 1357456 时，应输入 1357.46
达到此输入值后，报警蜂鸣器鸣响，同时显示提示画面。如果选配有预告贴片胶将用完的余量检测传感器或不使用此功能时，
输入 0。
2. 识别校正条件
在“识别校正条件”栏中，输入进行识别反馈所需的基板张数。
完成此处所设置的基板张数的生产之后，在接下来的基板中，按照预点胶数据进行胶点识别校正 ( 最大张数为 9999)
3. 时间条件 A
以秒为单位 (0 〜 99999)，在“时间条件 A”栏里设置不点胶的时间超过多长时自动进行试打点。
长时间不点胶时，点胶嘴前端部的贴片胶会逐渐变硬，影响下次点胶。为防止此现象，只要不点胶的时间超过了此处所设置
的时间，点胶头便自动在传送基板或等待传送 ( 时间条件 A) 的过程中进行试打点。
