设置打点站基准。
将打点站的树脂板左端的位置坐标设置为打点站基准。
4
在尺寸的 X、Y 中设置试打点区域的尺寸。
X 设置为 24mm，Y 设置为 45mm。
此设置请勿更改。
5
设置进纸定时。
在进纸的定时单元格中输入接通打点站卷纸进给电机电源的时间，即进纸量，可以 0.05 秒为单位设置。
4.1.3 打点站信息的设置
1
打开打点站信息。
打开“机器设置”的“打点站”信息画面。
2
设置打点站的信息。
打点站信息的设定
打点站
1 2 3 54 6
66424-N7-00
1. 最大胶量
在最大胶量里，输入自动运行中的总耗胶量 (1 胶筒用完时 ) 除以 1000 的值。
点胶机根据此值 ( 最大值为 99999.99) 判断贴片胶已用完后，进行警告。
例如∶ 1357456 时，应输入 1357.46
达到此输入值后，报警蜂鸣器鸣响，同时显示提示画面。如果选配有预告贴片胶将用完的余量检测传感器或不使用此功能时，
输入 0。
2. 识别校正条件
在“识别校正条件”栏中，输入进行识别反馈所需的基板张数。
完成此处所设置的基板张数的生产之后，在接下来的基板中，按照预点胶数据进行胶点识别校正 ( 最大张数为 9999)
3. 时间条件 A
以秒为单位 (0 〜 99999)，在“时间条件 A”栏里设置不点胶的时间超过多长时自动进行试打点。
长时间不点胶时，点胶嘴前端部的贴片胶会逐渐变硬，影响下次点胶。为防止此现象，只要不点胶的时间超过了此处所设置
的时间，点胶头便自动在传送基板或等待传送 ( 时间条件 A) 的过程中进行试打点。
4-25
4
4. 时间条件 B
以秒为单位 (0 〜 99999)，在“时间条件 B”栏里设置不点胶的时间超过多长时自动进行试打点。
在点胶过程中，如果切换了点胶头，所切换的点胶头未点胶的时间只要超过了此处所设置的时间，便自动进行试打点。
5. 尺寸条件
设置胶点的尺寸差达到多大时自动进行试打点。
进行大胶点的点胶之后再进行小胶点的点胶时，小胶点的尺寸可能会不稳定。为防止此现象，在进行了大胶点的点胶之后，
自动进行试打点。设置大小胶点的尺寸差达到多大时必须进行试打点 ( 最大值为 255)。
· 例如∶尺寸差设置为 10，当进行了胶量为 35 的点胶后，再进行胶量为 10 的点胶时，点胶嘴会自动进行试打点。
6. 试打点个数
输入进行试打点的个数。
3
保存设置后，退出机器设置画面。
4-26
4
4.2 基板信息的设置
在各基板信息中设置使用打点站。
1
设置自动试打点。
1. 打开基板程序。
2. 按基板画面的“基板”选项卡。
3. 设置“T. 自动试打点”项目。

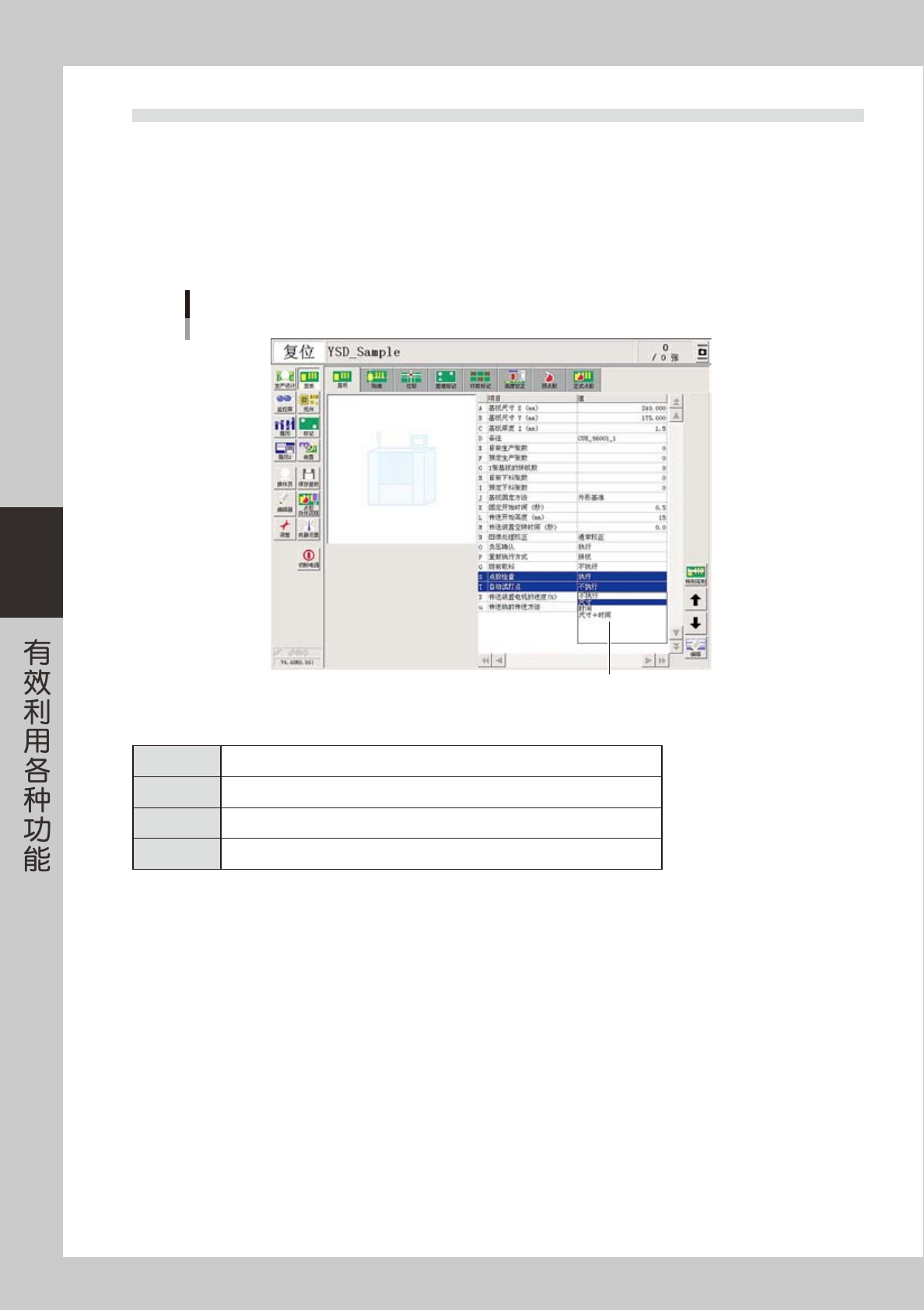

设置基板信息的“自动试打点”
设置自动试打点
66425-N7-00
■ 自动试打点的选项
不执行 不使用自动试打点。
尺寸 要点的胶点尺寸差超过所设置的尺寸时，点胶头自动进行试打点。
时间 点胶头不点胶的时间超过了设置的时间时，自动进行试打点。
尺寸＋时间 达到所设置的尺寸或时间中的任意 1 个条件时，点胶头自动进行试打点。
