4-30 4 3 设置模式。 选择基板画面的“高度校正”选项卡之后，输入备注并设置模式。 ‧ 使用 1 点测量时，设置为“局部主” 。 ‧ 使用 2 点测量再平均时，需创建 2 行数据，第 1 行设置为“局部主” ，第 2 行设置为“局部次” 。 模式 高度校正 Step 6 Step 3 Step4 Step5 66430-N7-00 4 输入标记号码。 输入在 Step1 中设置的标记的号码。 5 输入 X、Y 坐标。 输入想要测量…
4-29
4
5.2 基板程序的创建方法
数据格式与 2 点局部基准标记的格式相同。下面，介绍高度校正数据的创建方法。
1
设置标记类型。
在标记画面选择“基本”选项卡，输入标记名之后，将标记类型设置为“高度校正”。
n
要点
将标记类型设置为高度校正时，[ 标记调整 ] 按钮会变为无效。
Step 1
Step 2
标记
高度校正
66429-N7-00
2
设置上下限有效范围。
指定测得的结果在哪个范围以内为有效。± 极性与点胶头的坐标系相同，向下为 +，向上为 -，以 mm 为
单位输入。
4-30
4
3

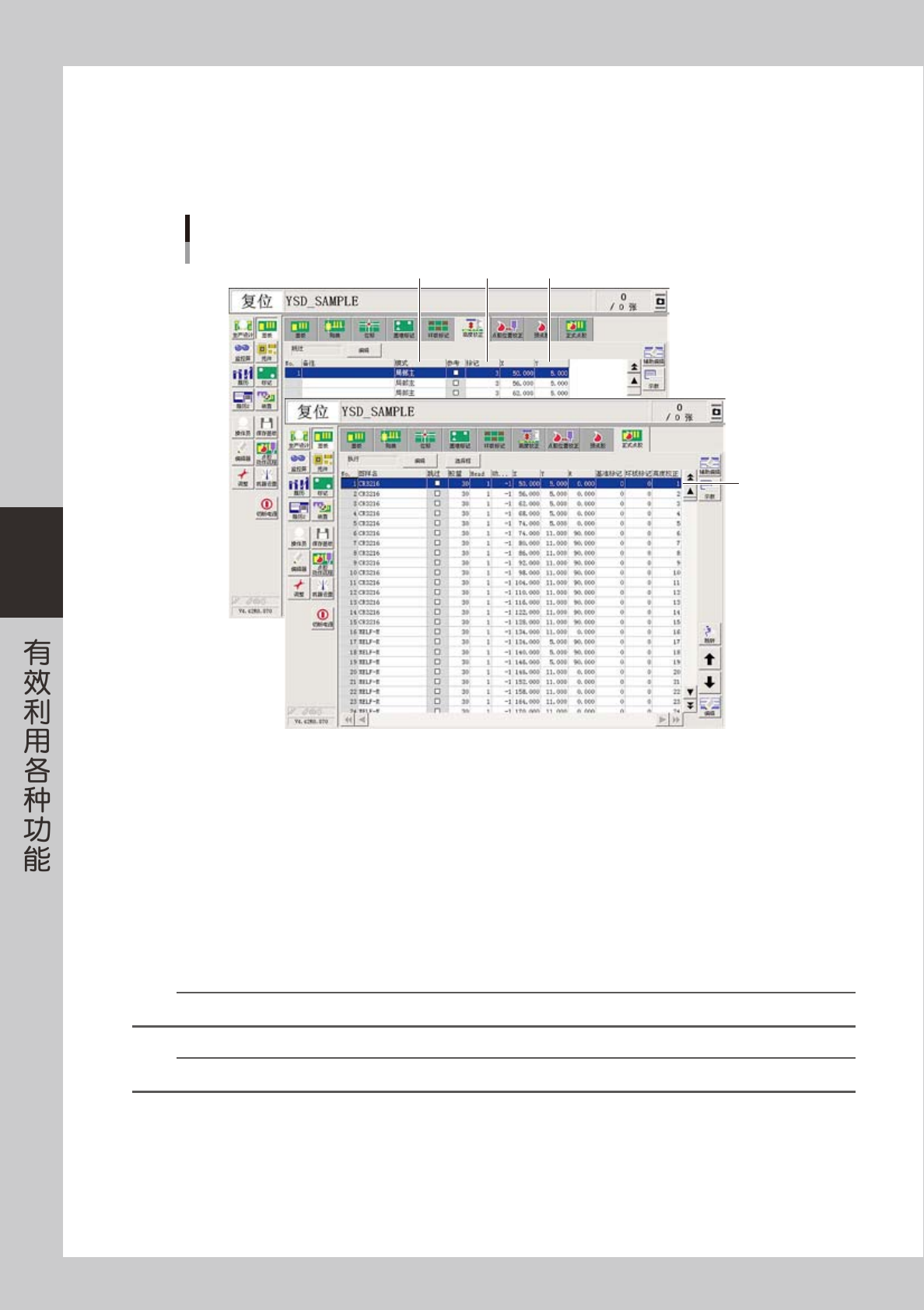

设置模式。
选择基板画面的“高度校正”选项卡之后，输入备注并设置模式。
‧
使用 1 点测量时，设置为“局部主”。
‧
使用 2 点测量再平均时，需创建 2 行数据，第 1 行设置为“局部主”，第 2 行设置为“局部次”。
模式
高度校正
Step 6
Step 3 Step4 Step5
66430-N7-00
4
输入标记号码。
输入在 Step1 中设置的标记的号码。
5
输入 X、Y 坐标。
输入想要测量的 X、Y 坐标。按 [ 示教 ] 按钮，也可以通过示教输入。如果在示教画面进行跟踪，会自动
测量该位置的高度并显示测量的结果。
6
输入高度校正的数据 No.。
选择“正式点胶”选项卡，在“高度校正”列中输入在高度校正选项卡中设置的数据 No.。
n
要点
使用 2 点测量再平均时，输入局部主的数据 No.。
n
要点
与局部基准标记一样，自动运行中机器会对测量过 1 次的数据记住其测量结果。因此，对 1 个数据只进行 1 次测量。
4-31
4
5.3 高度校正扩展
利用基板信息中的正式点胶数据进行高度校正扩展，可以自动创建高度校正数据。
下面，介绍进行高度校正扩展的方法。
c
注意
扩展后的数据无法复原。建议在进行扩展之前先用另存为命令保存基板程序。
n
要点
‧
“高度校正”选项卡内的“标记”号码为默认值 0，扩展之后，需重新输入。
‧
不支持 2 点高度校正。
‧
“高度校正”选项卡内已有信息存在时，从未使用的记录号开始按顺序扩展高度校正信息。

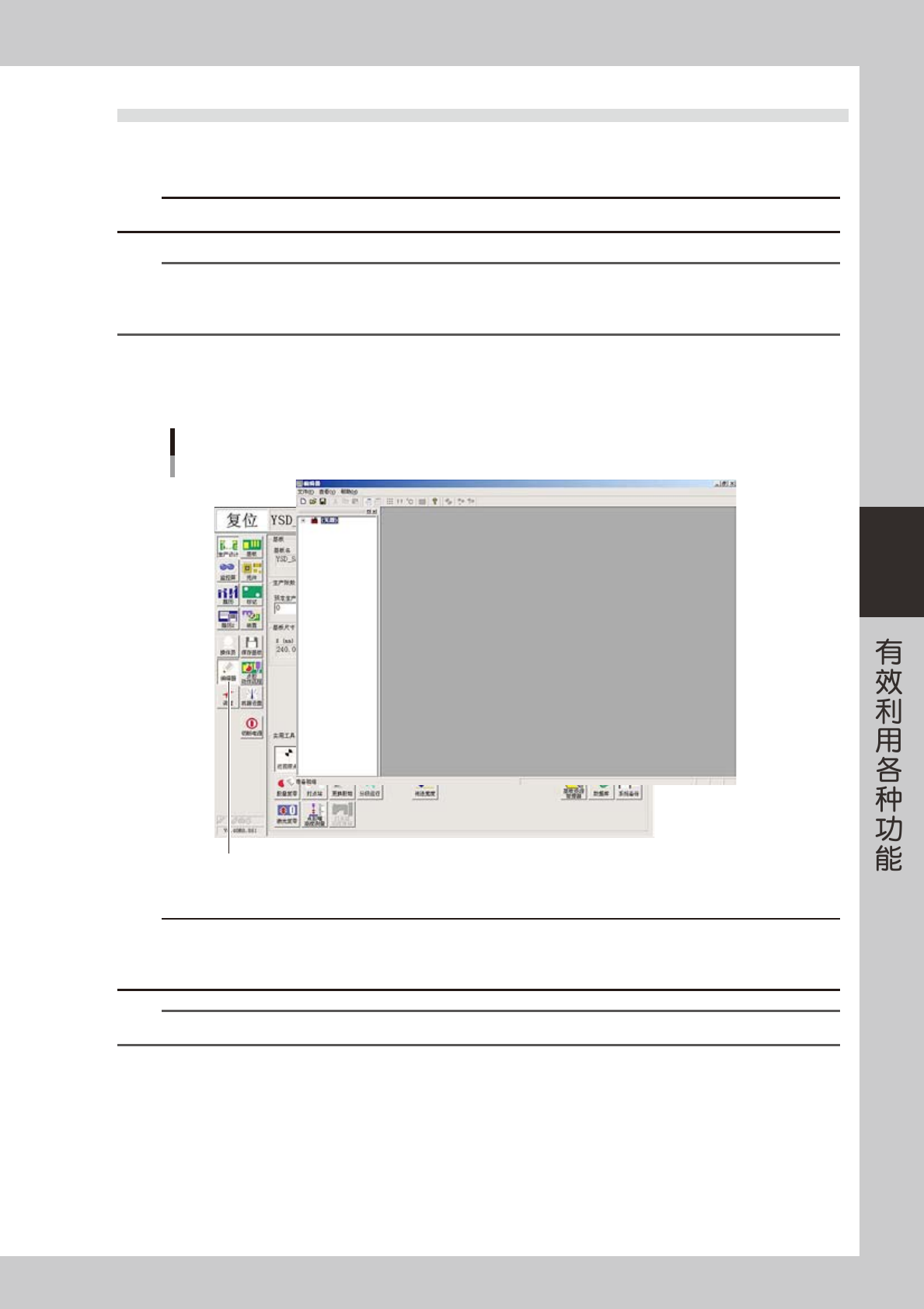

1
启动编辑器。
按生产设计画面的 [ 编辑器 ] 按钮，打开编辑器画面。
启动编辑器
按[编辑器]按钮
66434-N7-00
c
注意
正在编辑的文件无发进行高度校正扩展。
想要进行高度校正扩展的基板程序如果正在编辑，必须先保存基板程序，再进行高度校正扩展。扩展完后，再重新打开基板程序进
行编辑。
参考
关于编辑器画面的构成，请参阅后述第 5 章“1.2 编辑画面的构成”。
