4-31 4 5.3 高度校正扩展 利用基板信息中的正式点胶数据进行高度校正扩展，可以自动创建高度校正数据。 下面，介绍进行高度校正扩展的方法。 c 注意 扩展后的数据无法复原。建议在进行扩展之前先用另存为命令保存基板程序。 n 要点 ‧ “高度校正”选项卡内的“标记”号码为默认值 0，扩展之后，需重新输入。 ‧ 不支持 2 点高度校正。 ‧ “高度校正”选项卡内已有信息存在时，从未使用的记录号开始按顺序扩展高度校正信息。 1 启动编辑…
4-30
4
3
设置模式。
选择基板画面的“高度校正”选项卡之后，输入备注并设置模式。
‧
使用 1 点测量时，设置为“局部主”。
‧
使用 2 点测量再平均时，需创建 2 行数据，第 1 行设置为“局部主”，第 2 行设置为“局部次”。
模式
高度校正
Step 6
Step 3 Step4 Step5
66430-N7-00
4
输入标记号码。
输入在 Step1 中设置的标记的号码。
5
输入 X、Y 坐标。
输入想要测量的 X、Y 坐标。按 [ 示教 ] 按钮，也可以通过示教输入。如果在示教画面进行跟踪，会自动
测量该位置的高度并显示测量的结果。
6
输入高度校正的数据 No.。
选择“正式点胶”选项卡，在“高度校正”列中输入在高度校正选项卡中设置的数据 No.。
n
要点
使用 2 点测量再平均时，输入局部主的数据 No.。
n
要点
与局部基准标记一样，自动运行中机器会对测量过 1 次的数据记住其测量结果。因此，对 1 个数据只进行 1 次测量。
4-31
4
5.3 高度校正扩展
利用基板信息中的正式点胶数据进行高度校正扩展，可以自动创建高度校正数据。
下面，介绍进行高度校正扩展的方法。
c
注意
扩展后的数据无法复原。建议在进行扩展之前先用另存为命令保存基板程序。
n
要点
‧
“高度校正”选项卡内的“标记”号码为默认值 0，扩展之后，需重新输入。
‧
不支持 2 点高度校正。
‧
“高度校正”选项卡内已有信息存在时，从未使用的记录号开始按顺序扩展高度校正信息。
1
启动编辑器。
按生产设计画面的 [ 编辑器 ] 按钮，打开编辑器画面。
启动编辑器
按[编辑器]按钮
66434-N7-00
c
注意
正在编辑的文件无发进行高度校正扩展。
想要进行高度校正扩展的基板程序如果正在编辑，必须先保存基板程序，再进行高度校正扩展。扩展完后，再重新打开基板程序进
行编辑。
参考
关于编辑器画面的构成，请参阅后述第 5 章“1.2 编辑画面的构成”。
4-32
4
2

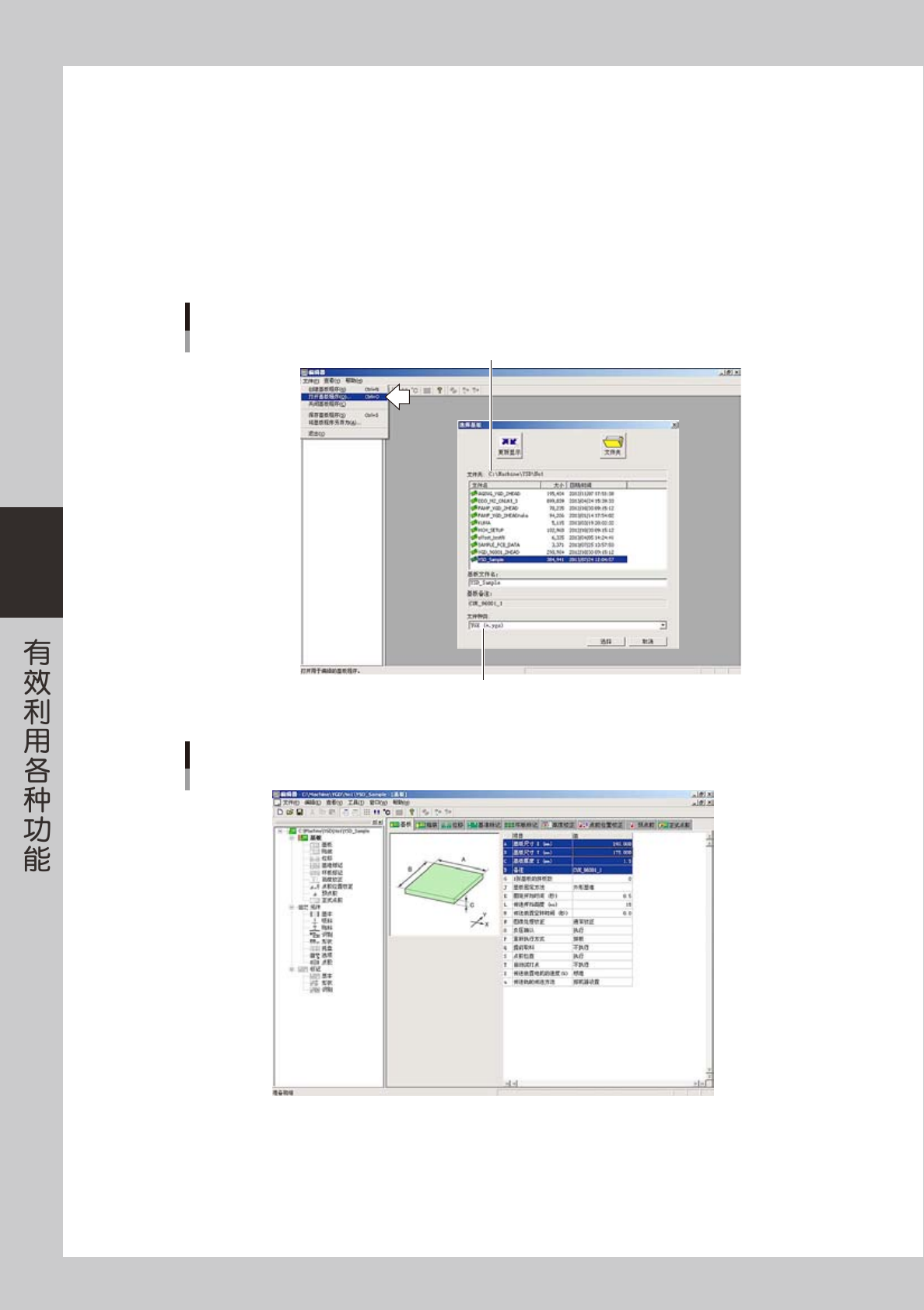

选择想要进行高度校正扩展的基板。
选择“文件 (F)”菜单中的“打开基板程序 (O)”命令，或点击工具栏的 [ 打开基板程序 ] 按钮，
打开选择基板的画面。
1. 确认“文件夹”显示框中显示的文件路径。
如果不是想要进行高度校正扩展的基板所登录的路径，点击 [ 文件夹 ] 按钮，选择路径。
2. 选择文件的种类。
3. 选择基板，点击 [ 选择 ] 按钮。
基板程序被读入之后，显示在编辑器画面中。
选择基板
确认路径
选择文件的种类
66435-N7-00
编辑器画面
66436-N7-00
