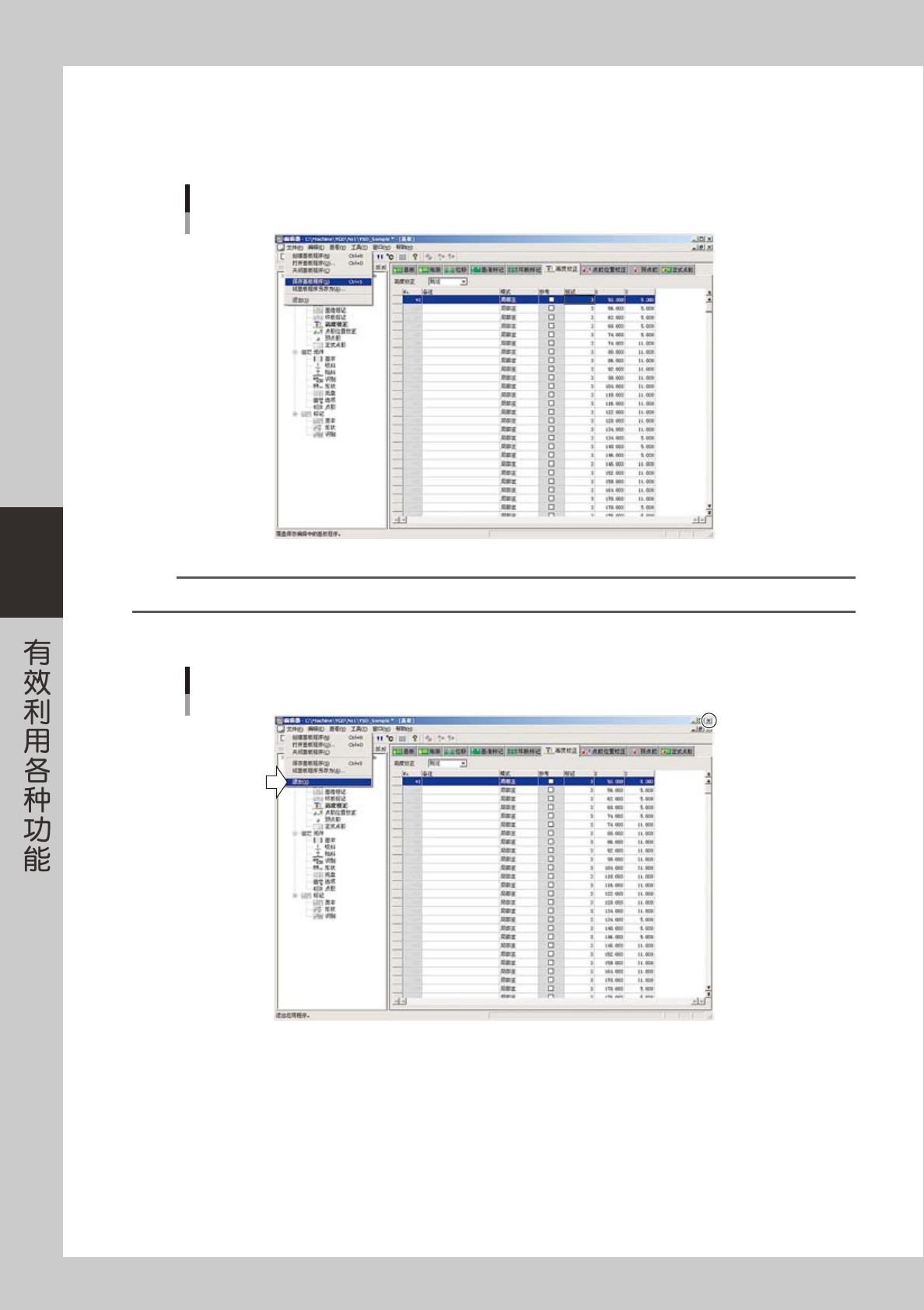

保存基板程序
66439-N7-00
参考
如果不想覆盖保存基板程序时，从“文件 (F)”菜单中选择“将基板程序另存为 (A)”命令。
2. 从“文件 (F)”菜单中选择“退出 (X)”命令或点击画面右上角的关闭按钮，关闭编辑器。
关闭编辑器
66440-N7-00
4-35
4
6.点胶校正的极限检查
本功能，是在通过点胶检查对点胶量进行校正时，对校正量进行极限检查的功能。根据预先在机器设置画面中设
置的最小校正、最大校正值，对根据下述校正量的计算公式算出的校正量进行检查。如果校正量超过了所设置的
最小、最大校正值的范围时，会因出错停机，并提示操作人员进行确认。
6.1 校正量的计算
校正量的计算，根据在机器设置画面中的“点胶校正”-“计算类型”中的设置不同而不同。
· 比例型 ：校正量 = 基准面积 / 实测面积 ( 推荐 )
· 加法型 ：校正量 = 由基准面积算出的吐胶时间 - 由实测面积算出的吐胶时间
通过点胶检查算出的校正量如果没有超过最大、最小校正量，则开始在基板上点胶。但，计算公式选择加法型时，
不会对最小校正量进行极限检查。
n
要点
如果最大校正量不满 0.001 时，本功能无法启用。
■ 错误提示
如果校正量超过了容许范围 ( 最大、最小校正 ) 时，会显示如下图所示的错误提示。
清除错误提示之后，会显示对话框，在对话框中可以选择继续、重试、复位 3 种操作方法。

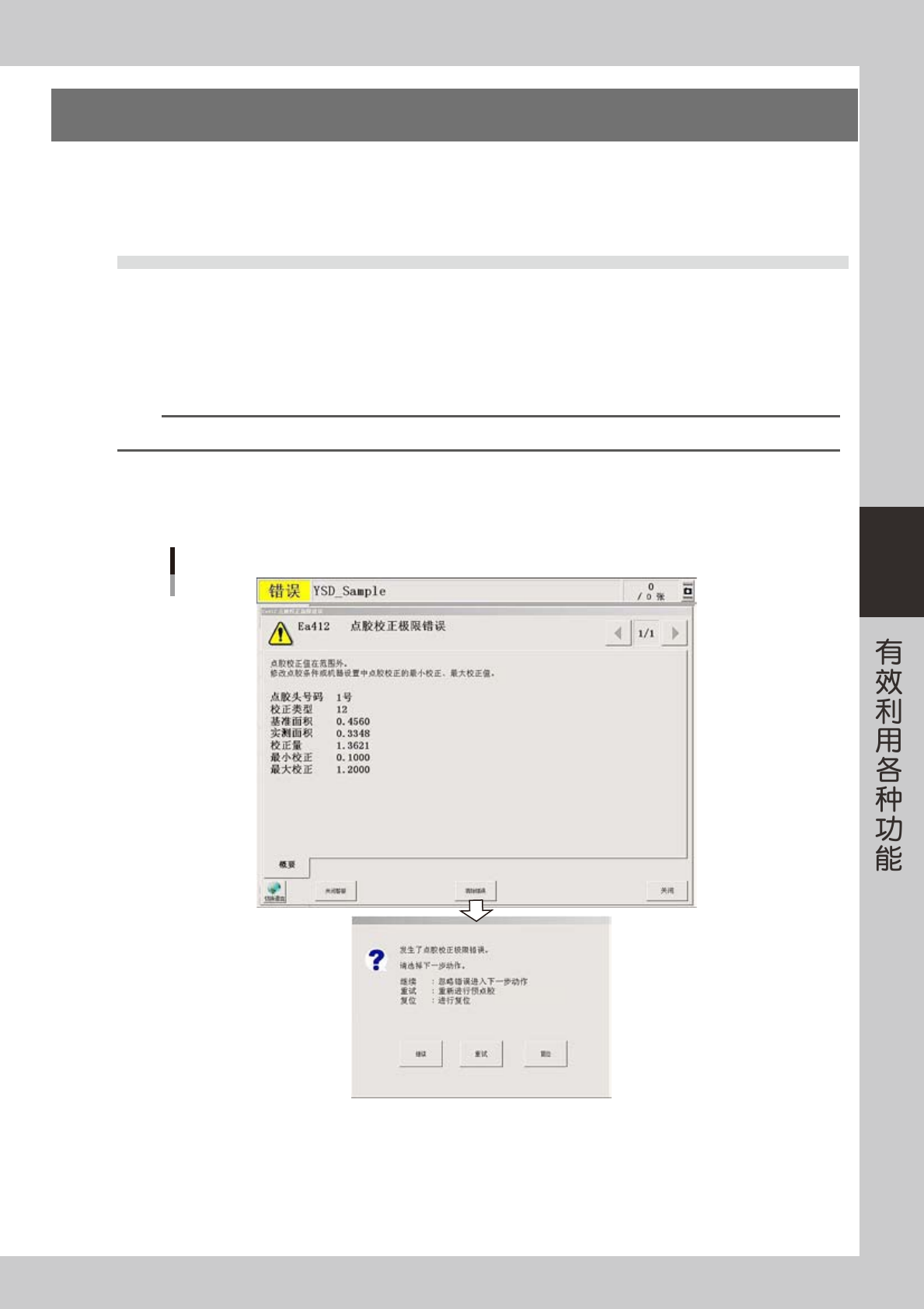

校正极限错误
66431-N7-00
继续
继续自动运行 ( 使用前次的校正量进行点胶校正 )。
重试
重新进行预点胶 ( 如果再次发生校正极限错误，会再次显示上图所示的对话框 )。
复位
使自动运行复位。
4-36
4
6.2 设置方法
为使用本功能，必须在机器设置画面对各项相关项目进行设置。
1
设置打点站的参数。
将机器设置中打点站画面的“校正量极限检查”设置为“使用”。

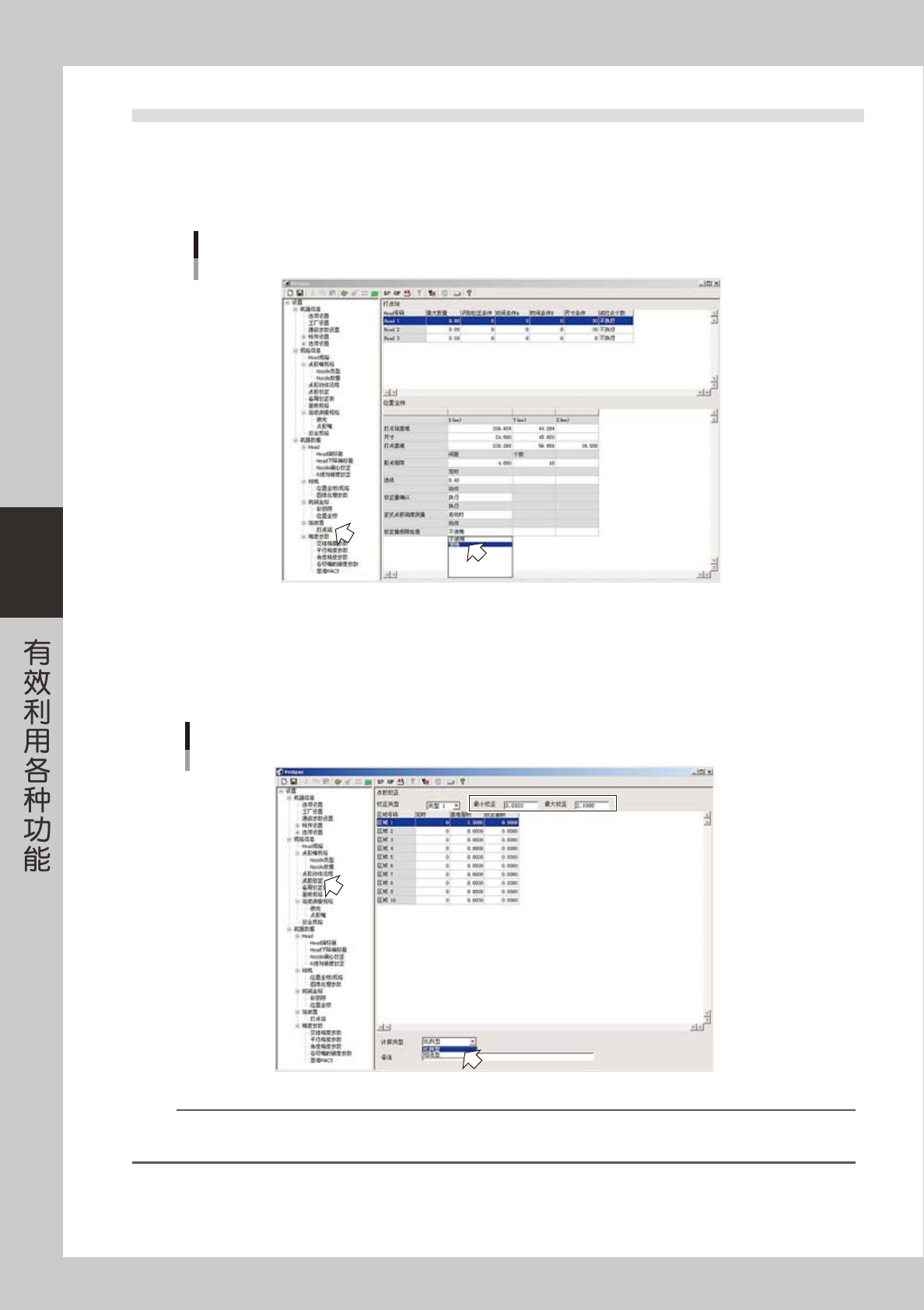

校正量极限检查参数
66432-N7-00
2
设置点胶校正的参数。
在机器设置中点胶校正画面设置“最小校正”、“最大校正”值与计算类型。所设置的最小校正、最大校正
值为所有校正类型共享的范围值。
点胶校正参数
66433-N7-00
参考
最大校正值设置为不满 0.001 的值时，不会对点胶校正的校正量进行极限检查。
此外，设置最小校正、最大校正值时，务必使 1.0000 进入最小、最大校正值范围以内。
