5-1 5  1. 加油前的准备 1.1 润滑油 加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。 c 注意 使用非指定的润滑油，可能会损坏机器。 加油位置 导轨 滚珠丝杆 备注 X 轴 NSL 润滑油 NSL 润滑油 Y 轴 NSL 润滑油 NSL 润滑油 Z 轴 NSL 润滑油 NSL 润滑油 W 轴 NSL 润滑油 NSL 润滑油 6 角花键轴也涂抹 NSL 润滑油 PU 轴 － NSL 润滑油 滚珠导杆也涂抹…

100%1 / 346
第 5 章 加油位置一览
目录
1. 加油前的准备 5-1
1.1 润滑油 5-1
1.2 润滑油枪 5-1
2. 加油位置与加油频率 5-2
2.1 点胶头部 5-2
2.1.1 Z 轴导轨与滚珠丝杆 5-2
2.2 X 轴部 5-3
2.2.1 X 轴导轨与滚珠丝杆 5-3
2.3 Y 轴部 5-4
2.3.1 Y 轴导轨与滚珠丝杆 5-4
2.4 基板传送部 5-5
2.4.1 W 轴导轨与滚珠丝杆 5-5
2.4.2 PU 轴滚珠导杆与滚珠丝杆 5-6
5-1
5
1.加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
加油位置 导轨 滚珠丝杆 备注
X
轴
NSL
润滑油
NSL
润滑油
Y
轴
NSL
润滑油
NSL
润滑油
Z
轴
NSL
润滑油
NSL
润滑油
W
轴
NSL
润滑油
NSL
润滑油
6
角花键轴也涂抹
NSL
润滑油
PU
轴 －
NSL
润滑油 滚珠导杆也涂抹
NSL
润滑油

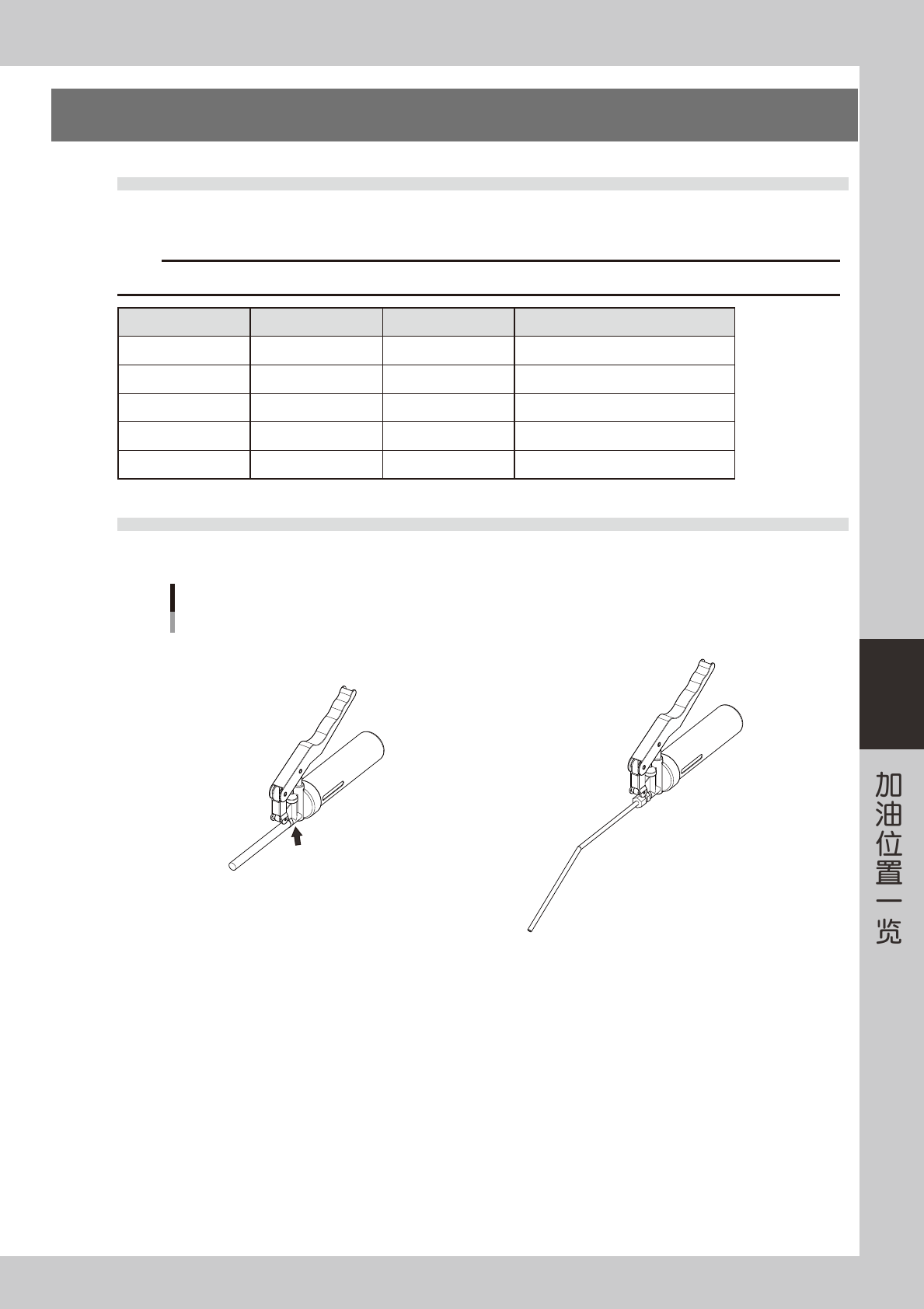

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，选择适用的枪嘴。
润滑油枪
弯折型枪嘴
标准枪嘴
将枪嘴插入此处
55500-N7-00
5-2
5
2.加油位置与加油频率
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。
2.1 点胶头部
2.1.1 Z 轴导轨与滚珠丝杆
Z轴的加油位置
导轨与滚珠丝杆
Z轴导轨
润滑油枪 ：
用手涂抹 ：
Z轴滚珠丝杆
加油部位 加油位置 频率 加油方法
Z 轴导轨
2
或
3
1年 用手涂抹 ( 薄薄一层 )
Z 轴滚珠丝杆
2
或
3
1年 用手涂抹 ( 薄薄一层 )
55501-N7-00
